一、设备简介

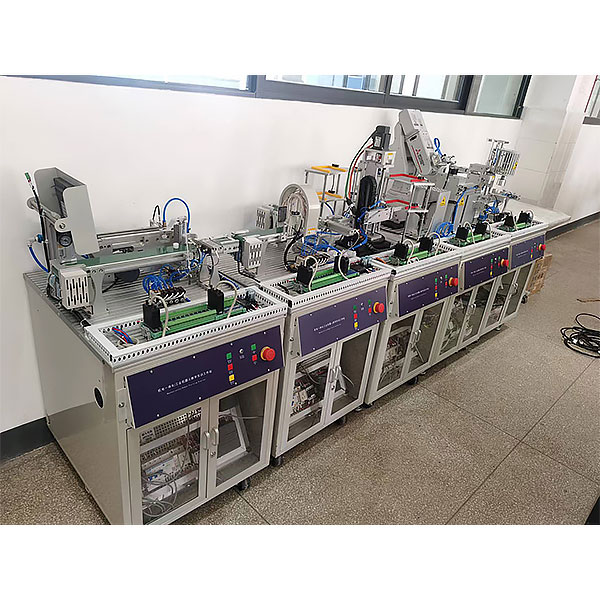

ZRJ-JC03型
光机电一体化智能控制基础实训平台实训台主要采用物料分拣和立体仓库两个单元和电气包括系统以及实训桌包括。装置应用电气统一、机构分离的实训形式,可按照要求分别对物料分拣和立体仓库单元单独实训演练,也可以两者合并联动控制;从而完成从易到难、循序渐进的学习掌控把握过程。
ZRJ-JC03型
光机电一体化智能控制基础实训平台实训台在对其控制时可充分煅炼学员逻辑编程能力,适合各高等院校"机电工程系"自动化课程的教学/实训。开放式教学、在提升趣味性的同时提升学员动手能力是设备的优势;轻便、美观、易学习掌控把握是设备的特色。
ZRJ-JC03型
光机电一体化智能控制基础实训平台实训台控制系统应用立式网孔板形式装配于实训桌上方,全部电器元件全部装配在电气网孔板上,可便利拆卸。装置经过按钮或触摸屏触发自动上料,并驱动传送带电动机实行物料传送(速度可调动) ,对传送的物料实行材料与颜色的分辨,将分辨出来的物料用气缸推入到指定的仓位内。未被分拣的物料则传输到未端(立库夹取位置) ,由存储搬运手将其夹取并按顺序存放在立库仓位中。
二、实训内容内容
1.传感器的装配与调节测试
2.气动线路装配与应用
3.电动机装配与应用
4.PLC可编程序控制器的应用
三、主要技术功能数值
1.供电电源一相AC220V±10%或三相AC380V±10% 50Hz
2.控制电压(V)DC24V 5A
3.整机功率(W)<1KW
4.气源压力0.75Mpa
5.PLC主机S7-1200系列
6.模型块尺寸长600X宽600X高650 (mm)
