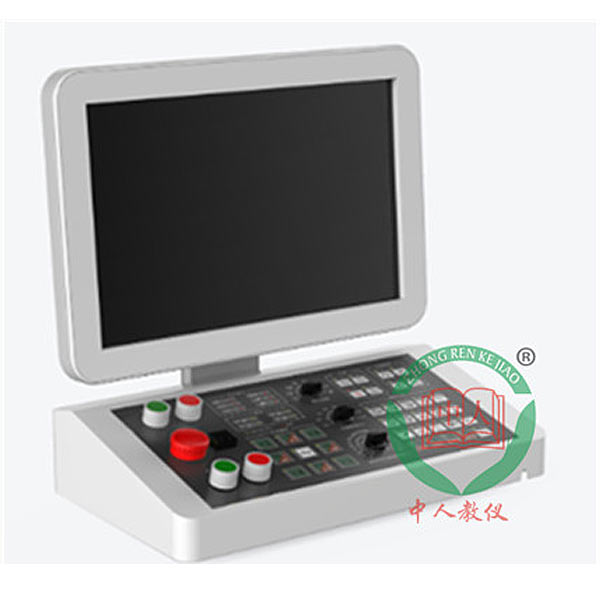

ZR-GXZ03型 线阵CCD原理与应用实验仪

一、设备简介
ZR-GXZ03型线阵CCD原理与应用实训仪是我公司专门针对高校光电信息工程、测控仪表器具等专业精心研制的一款线阵CCD实训仪设备，当然，它也可以作为科研单位研究线阵CCD原理与应用的工量具和平台。它设定有很多同类设备的优点，不仅可以使学员和老师直观的理解线阵CCD的原理和驱动波动线；而而且还能够经过提供的系统和动手搭建实训器件材料使学员更进一步的掌控把握线阵CCD的几种经典型应用，以深入对课本上课程理论知识的理解。本款实训仪的特色在于它的实训设施以及光学系统装配在仪表器具内部，形成微型暗室，抽拉式上盖设计便利学员打开实行查看和实训，使整套光学实训效果更佳并不受外界光源的干扰。

二、教学目的
1.理解并掌控把握线阵CCD的作业原理及应用；
2.经过仪表器具提供的系统SDK，再加上学员的创造力，使CCD的应用领域变得更宽；为我国光电检验测试技术的发展培养人才；
三、主要技术功能数值
1.传感器：线阵CCD传感器，TCD1206D，有效像元数：2160；像元尺寸：14μm×14μm，相邻像元中心距14μm；
2.数值收集系统：8位分辨率，USB2.0方法，收集速度不低于5MHz高速数值收集系统；
3.信号输出电器特性：模仿信号输出5V；数字信号输出，TTL电平；
4.CPLD：最大延迟时间 tpd(1)10.0ns；电压（V）电源：内部3V- 3.6V逻辑元件/逻辑块数目4；宏单元数64；门数1250；写入/输出数34；作业温度（℃）0°C-85°C；
5.实操系统：兼容Microsoft Windows98、Windows2000、WindowsXP、win7；
6.仪表器具功能的显露：计算机数值系统的Windows界面用图形显露；
7.光源：白色LED远心照明光源；白色LED均匀光源；
8.成像物镜：50mm/f2多层镀膜成像镜头，5片4组构造，光圈f2 - f16手动调节；
9.数字信号的输出电平：TTL兼容输出；
10.模仿信号的输出电平：0-5V电压（V）输出；
11.连接口类型：USB2.0总线连接口；
12.实操系统：兼容Microsoft Windows98、Windows2000、WindowsXP；
13.写入电压（V）：交流AC220V，50Hz写入；
14.经典型功耗：不大于25W；
15.主机：
（1）电源：AC220V，50Hz；直线DC功耗：不大于30W；
（2）外观尺寸：450mm(长)×250mm(宽)×150mm(高)；
（3）重量（kg）：5kg；
四、实训内容
1.线阵CCD 作业原理与驱动波动线查看；
2.线阵CCD 模仿输出信号的调节；
3.经过收集卡对线阵CCD的模仿输出信号实行A/D变换和数值收集；
4.经过系统浮动阈值对CCD的输出信号实行二值化处置整理；
5.运用线阵CCD 对物体尺寸实行非接触的就地实时测量；
6.运用线阵CCD 对物体的角度实行测量；
7.用硬件提取边缘信号的二值化；
五、配套文件图纸文档实训指导书
1.实训指导书1本；
2.实训系统1套；
备注：客户自行配备计算机数值及示波器。
