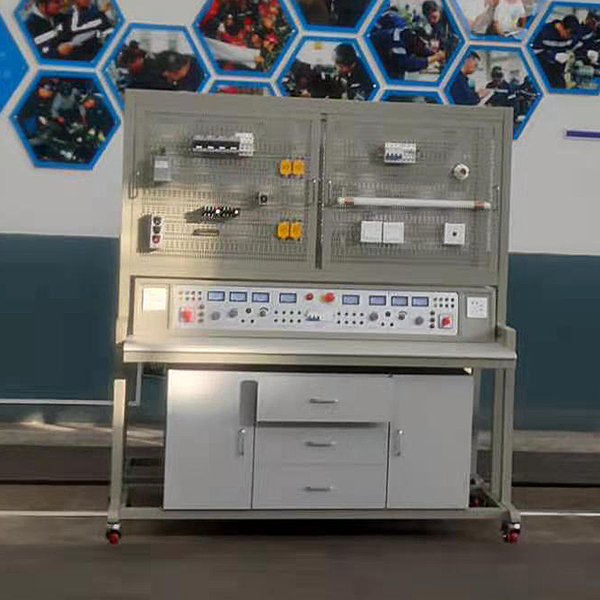

ZR-ZHD06型 LED显示综合实验仪

一、设备基础简介
--社会的不断进步，半导体行业迅猛发展，LED作为其中的一款设备，迅速出现在街头巷尾：家用节能灯，LED电视，小店铺商用广告牌，购物商场大屏显露等等，各种新设备层出不穷。本款仪表器具涉及LED的多种应用：静态显露，动态显露，单色显露，双色显露，三基色原理，LED点阵，LED广告牌，LED灯演示音频解码，经过该设备，学员可以加强动手能力，在理解原理的基础上，由一个单元板设计随意长度的LED点阵屏。为想要从事LED设计行业的学员走向社会打下坚实的基础。

二、教学目的
1. 掌控把握LED静态显露和动态显露原理，对比各自的优缺点，按照实际需要设计电子回路；
2. 掌控把握三基色（RGB）LED显露原理，参照RGB配色表调动出各种颜色（256×256×256）；
3. 掌控把握LED点阵显露原理，使学员能够用单片机控制LED点阵显露汉字和简便图片；
4. 在掌控把握LED显露控制原理的基础上，能够运用单元板拼出随意尺寸的显露屏，并经过单片机实行控制；
5. LED趣味应用：LED灯显露音乐频率的高低；
6. 用专用系统编辑显露内容，经过LED广告显露屏显露；
三、技术功能数值
1. 一位数码管：规格限定电流（A）：30-40mA；
2. 四位一体数码管：0.56英寸红色四位共阳数码管；
3. 8*8LED点阵屏：像素直径：3.75mm；发光颜色：蓝色；外观颜色：黑色表面、透明字节；
规格限定功率（W）：75mW；最大正向电流（A）：30mA；最大脉冲电流（A）：120mA；最大反向电压（V）：5V；
4. 红绿双色（32*64）LED广告屏；规格：304*152；像素构成：1R1G(1红1绿）；亮度（cd/m2)：500；发光二极管直经mm：3.75；像素间距（mm)：4.75；像素密度（dots/m2）：44321；LED封装：点阵模型块1588；单元板分辨率dot：64*32；水平/垂直可视角（℃）：H：110度/V：45度；驱动方法：1/16恒压；连接口定义：HUBOB；模型块拼缝精确度：≥1mm；整屏平整度：≥1mm；盲点率：≤万分之三；
5. 三基色LED：；电压（V）：红光：2.0-2.5V；蓝光：3.2-3.6V；绿光：3.2-3.6V；电流（A）：350mA；
亮度：红光：60-65LM ；蓝光：30-35LM ；绿光：110-120LM；波长：红光：620-625nm；蓝光：460-465nm ；绿光：520-525nm；发光角度：120度；
6. STC89C52
(1)增强型6时钟/机器周期，12时钟/机器周期 8051 CPU；
(2)作业电压（V）：5.5-3.4v(5v单片机)和3.8-2.0v(3v单片机)；
(3)作业频率界限：0-40MHZ；
(4)用户应用程序空间:4K/8K/13K/16K/20K/32K/64K 字节；
(5)片上包括1280字节/512字节 RAM；
(6)通用I/O(32/366个)，复位后为：P1/P2/P3/P4是准双向口/弱上拉（普通8051传统I/O口）P0口是开漏输出，作为总线拓展时，不用加上拉电阻，作为I/O口用时，需加上拉电阻；
(7)ISP（在系统可编程）/IAP(在应用可编程)，无需专用编程器/拟真。可经过串行口（P3.0/P3.1））直接下载用户程序，8K程序3秒即可完成一片；
(8) EEPROMM功能；
(9)共有3个16位定时器/计数器，其中定时器0还可以当成2个8位定时器使用；
(10)外部中断4路，下降沿中断或低电平触发中断，POWER DOWN模式可由外部中断低电平触发中断方法唤醒；
(11)通用异步串行口还可以用定时系统完成多个UART；
(12)作业温度（℃）界限：0-75℃/-40-+85℃；
7. USB转RS232串行口线：三层屏蔽传输速率可达1MBPS；支持RS232串行口界面；
8. 实训系统配备
（1）LED点阵汉字字模点阵数值批量生成工量具；
（2）32*64红绿双色LED广告屏显露内容编辑系统；
9. 使用指导书
（1）LED点阵汉字字模点阵数值批量生成工量具使用说明；
（2）32*64红绿双色LED广告屏显露内容编辑系统使用指导书；
（3）实训指导书及实训影像光盘；
四、实训内容
1. 一位数码管静态显露实训；
2. 四位一体数码管动态扫描实训；
3. RGB三基色LED调色实训；
4. 8*8蓝色LED点阵汉字及图片显露实训；
5. 8*8点阵动态显露音乐频谱实训；
6. 红绿双色（32*64）LED广告屏显露内容编辑实训；
五、实训硬件配备
1. STC89C52单片机及其外围结合套件一套；
2. 一位数码管及其结合套件一个；
3. 四位一体数码管及其结合套件一个；
4. 8*8蓝色点阵LED块2个，尺寸60mm×60mm；
5. 音频解码显露可搭建结合套件一套；
6. 红绿双色（32*64）LED广告屏一块，尺寸300mm×160mm；
六、预期效果
经过本教学仪表器具，学员可以对显露原理，显色原理，单片机C语言编程，下载，调节测试，LED单元板显露原理，有一个更深入入的认知，由感性理解到理性掌控把握。如果学员掌控把握全部知识，完全可以单独设计出一个单色随意长度LED单色显露屏。若想要设计双色或更加进一步设计全彩显露还需要在C语言和控制器方面深入学习掌控把握。
