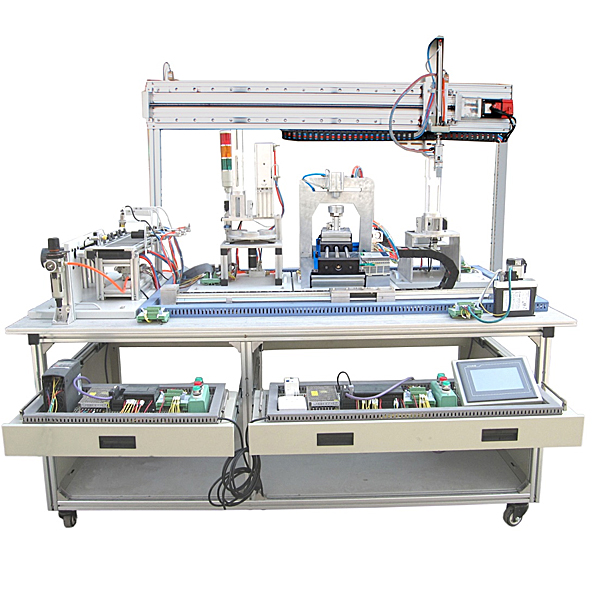

可编程控制器实验台技术指标

可编程控制器实训台集可编程逻辑控制器、STEP7 MicroWIN 编程系统、通信模型块、MCGS工控组态系统、拟真教学系统、模仿控制实训板及实物等于一体。在本装置上，可直观地实行PLC的基础指令练习、多个PLC实际应用的模仿及实物实训，全部实训均有组态棒图实行动态跟踪。装置配备装备的主机应用德国西门子S7-200型CPU224，XP可编程序控制器，配套PC/PPI通信编程电缆，三相鼠笼异步电动机，可编程控制器实训台设定有漏电保护、主机过压保护功能。

一、PLC控制实训台技术功能

1.写入电源：三相四线～380V±10% 50Hz

2.作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量（KV）：＜250VA

4.重 量：100kg

5.外观尺寸：163cm×73cm×130cm

二、PLC技能考核装置实训内容

(一)可编程控制器及应用实训

1、可编程控制器的基础指令编程练习

2、LED数码显露控制

3、天塔之光模仿控制

4、步进电动机动作控制（实物）

5、直线动作控制系统（实物）

6、运料小车控制模仿

7、十字路口交通灯控制

8、三层电梯控制系统的模仿

9、三相鼠笼式异步电动机点动控制和自锁控制（实物）

10、三相鼠笼式异步电动机联锁正反转控制（实物）

11、三相鼠笼式异步电动机带延时正反转控制（实物）

12、三相鼠笼式异步电动机星/三角（Y/△）换接起动控制（实物）

13、水塔水位控制模仿

14、装配流水线的模仿控制

15、液体混合装置控制的模仿

16、机械手动作的模仿

17、四节传送带的模仿

18、自动配料系统控制的模仿

19、轧钢机控制系统模仿

20、邮件分拣系统模仿

21、自动售货机的模仿控制

22、加工中心的模仿控制

(二)MCGS组态棒图实训教学

1、运用已编辑好组态棒图，对以上任何实训实行动态跟踪教学实训

2、针对实训内容的具体要求，学员自行编辑组态棒图，实行教学实训

三、PLC实训台配备要求

1、新一代主机CPU224XP：包括数字量I/O（14路数字量写入/10路数字量输出），包括模仿量 I/O（2路模仿量写入/1路模仿量输出），两个RS-485通信口，2相高速计数器速率*大100kHz TTL～24VDC高速计数

2、PLC模仿量控制实训：温度（℃）PID控制实训、直线DC电动机调节速度实训

3、PLC实物控制实训：温度（℃）PID控制实训、直线DC电动机调节速度实训、步进电动机动作控制实训、直线动作控制实训

4、组态棒图互联网教学：应用MCGS工控组态系统，打开系统编辑环境，任何实训全部可以编辑出形象直观、动感强、教学效果好的组态棒图，并实行实训动态跟踪教学

5、PLC主机工控互联网实训教学：提供PPI互联网通信模式，教师端电脑（主站）跟32台PLC主机（从站）实行直接通信实训（即实行1：N通信）

6、实训室局域网实训教学：每套"PLC实训装置"均配上电脑（用户自配），可包括PLC实训室局域网，实行互联网化教学实训

7、实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板；设定有抽屉（带锁），用来存放工量具及图纸文档实训指导书，电脑桌联体设计，造型美观大方。

8、实训室互联网管理系统（要求提供计算机数值系统著作权登记证书）

可适用学校实训室相关管理需求。基于大型数值库，应用模型块化设计，系统设定有良好的开放性和拓展性。系统分为四大模型块：实训室考勤、实训室互联网预约、实训室互联网管理（教师端）、实训室互联网管理（学员端）。--前三个模型块可脱机使用。

实训室考勤系统系统：本系统用来实行实训考核前考勤情况的统计。学员在实训前只有经过考勤的，才能在学员端上进入考核模式。指导老师可在本系统上查看学员考勤情况。考勤方法分为：IC卡考勤、指纹考勤。用IC卡实行考勤前需要对IC卡注册，指导老师或学员在IC卡注册系统上对IC卡信息实行相关实操。用指纹考勤前也需对经过指纹考勤系统学员的指纹信息实行注册，指导老师可对指纹信息实行查看、重注册等相关实操。

实训室互联网预约系统系统：本系统基于互联网平台，设定有无纸化、互联网化、开放式等特别点。大大减少老师和学员的作业量。管理员经过实训室互联网预约系统系统设定实训的基础信息。学员可以经过互联网对实训实行预约，指导老师经过互联网对实训实行选用预约。

实训室网路管理系统（教师端）系统：本系统可以辅助指导老师对实训相关信息的监控和管理。指导老师可以开设实训课程，实训内容。在实训过程中对学员提供并上交的实训数值实行审核，经过局域网对学员提供并上交的实训报告实行在线查看。实训结束后，对学员本次实训实行评定分数，期末可对全部实训实行综合评定分数，并可对相关成绩数值实行统计解析。

实训室互联网管理系统（学员端）系统：本系统可以辅助学员更好地完成实训，完成对学员在实训过程中所生成的实训数值的管理，辅助指导教师可以更好地指导实训教学。学员可经过局域互联网下载实训模板、填写实训报告及提供并上交实训报告。学员不仅可以做常规实训，还可以做自己设计的（或他人设计的）拓展实训。本系统还提供了很多在实训过程中所要用到的辅助工量具。例如计算器、画图工量具、交互工量具等。

9、PLC环境拟真系统

本系统是针对本公司PLC相关设备的辅助系统，其内容与该实训装置的核心内容及一些基础概念、基础课程理论和基础方法相关联。学员可在动画中选用PLC型号，可以在相应实训内容的动画中实行PLC的端口接线实操后，来查看所实操实训的实训情况。深入了学员对实训实操的理解和印象。本系统须提供西门子、三菱和欧姆龙三大个常用品牌的至少8种PLC型号供选用。而而且提供像机械手动作模仿、四节传送带模仿控制、运料小车控制模仿、电梯控制模仿和交通灯控制模仿等等的20多个模仿实训内容可供学员来选用、实操和学习掌控把握。
