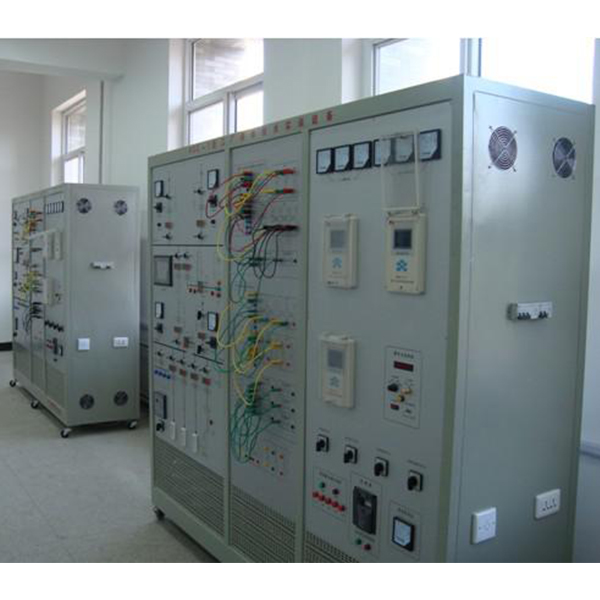

PLC可编程控制器实验台

PLC可编程控制器实训台由控制屏、实训桌、装配在控制屏上的各种交直线DC电源及测量仪表、PLC、电气元件、实物对象模型及三相异步电动机等构成。
一、技术功能数值：
1.写入电源：三相四线(380V士10%/50Hz)三相四线电源写入，经漏电保护开关，经过启停按钮控制设备电源输出。输出三相四线380V交流AC电源，设定有短路保护功能。
2.作业环境：温度（℃）-10℃-+40℃；相对湿度<85%（25℃)；海拔<4000m
3.装置容量（KV）；<350VA；
4.外观尺寸：不小于1600mm×750mm×1500mm；
5.PLC实训台重量（kg）：≤100kg
6.控制模型块应用SIMATIC S7-300，模仿量输出M 332，光电隔离，8 AO，U/I；诊断；分辨率11/12位，40针，远程/插件，带有源背板总线
二、实训内容：
1、基础技能实训
1）能完成基础PLC软硬件构造、系统构成、基础指令练习、接线、编程下载
2）适用经典型电动机控制实训含有：点动、自锁、正反转、星三角换接启动等实训要求
2.模仿控制实训
四节传送带控制、十字路口交通灯控制(声效、自动／手动)、机械手控制控制、音乐喷泉控制、装配流水线控制、自控轧钢机控制、多种液体混合装置控制、LED数码显露控制、舞台灯光电子回路控制、水塔水位控制(自动／手动，自诊断)、邮件分拣机控制、四层电梯控制、五相步进电动机控制、Y/△换接启动、自动配料装车控制、运料小车电子回路控制、继电接触控制箱式模型块1个，3只交流AC接触器，3只按钮开关，1只时间继电器，1只热继电器，1只二极管及能耗电阻、提供ZM14B三相鼠笼异步电动机（380V/△）1只。
三、模型设定有人机交互功能界面，可应用远程控制。
