电力系统监控实验平台

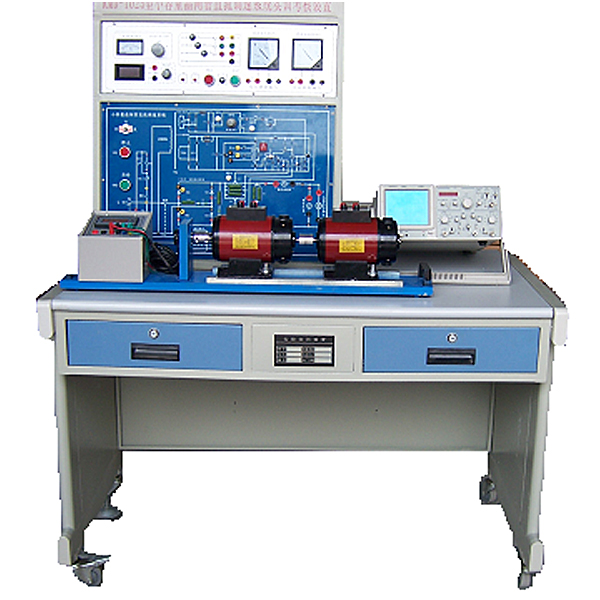

LIGO-EPS1 电力系统监控实训平台

一、技术功能：

1.1监控系统包括：各发电厂、母线及线路电量由各发电厂控制器及三相电量智能监测仪收集并传送至管理服务器（或称主站），完成遥测功能；各开关和断路器状态经过PLC收集后，传送至管理服务器（或称主站），完成遥信功能；PLC接受并执行管理服务器（或称主站）发送的命令，完成对断路器的分合闸实操，完成遥控功能；各发电动机厂控制器（微机调节速度器和微机励磁器）接受并执行管理服务器（或称主站）发送的调度命令，调动发电动机的有功和无功，完成遥调功能。

1.2系统提供的监控系统以力控互联网版组态系统为研发平台，用户可实行二次研发。

1.3学员可共享监控权，客户机20台（学校另配），具体要求如下：

1.3.1同步显露各发电厂的运行状态

1.3.2同步显露各开关站的电量功能数值

1.3.3多机监视各断路器的位置，保护动作出口状态

1.3.4存储和打印电力互联网的电量功能数值

1.3.5同步监视电力互联网的潮流分布

1.3.6实行复杂电力系统的潮流计算

1.3.7存档历史数值，测绘制作历史弯曲线

1.3.8设定有"四遥"功能。

二、系统构成：

2.1电力系统监控实训平台含有概括：电力互联网单元、PLC控制器、电量监测仪、分合闸开关、工控机。监控实训平台能与电力系统综合自动化实训平台构成"2+1"互联网系统。

2.1.1电力互联网单元:应用8段母线，两个电压（V）等级。

2.1.2 PLC控制器:应用S7-200，收集各断路器，开关站的状态。

2.1.3电量监测仪:收集各路母线上的电压（V），电流（A），有功功率（W）和无功功率（W），电压（V），电流（A）测量精确度为0.2级，有功和无功为0.5级。

2.1.4工控机:应用研祥的工控机控制。具体如下：

2.1.4.1机箱: IPC-810B/7270/6113LP4

2.1.4.2主板: FSC-1814V2NA

2.1.4.3 CPU: E5200/2.5G/800M/2M/ZRA775/SLB9T

2.1.4.4 DDR3内部存储: 2G

2.1.4.5 SATA硬盘: 500G

2.1.4.6 光驱: 18X DVO-ROM

2.1.4.7 网卡: D_LINK 8139

2.1.4.8 鼠标, 键盘

2.1.5控制器需应用液晶中文菜单显露，实操便利。

2.1.6人性化界面：待整定功能数值的界限在界面内全部有标注，便运用户设定。

2.1.7纠错保护功能：用户误实操时，装置会启动相应的保护功能，同时以中文字幕形式提醒用户。

三、实训内容：

1.调阅各发电厂的运行状态

2.查看各开关站的电量功能数值

3.监视各断路器的位置，保护动作出口状态

4.存储和打印电力互联网的电量功能数值

5.监视电力互联网的潮流分布

6.实行复杂电力系统的潮流计算

7.存档历史数值，测绘制作历史弯曲线

8.完成遥控、遥测、遥信、遥调等功能。
