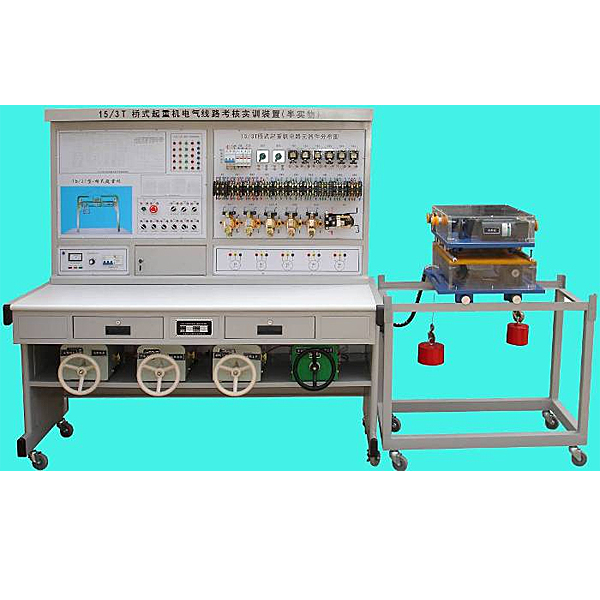

维修电工技能实训考核装置(网孔板、双组型)
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
一、 概 述
ZRWX-084 维修电工技能实训考核装置(网孔板、双组型) 主要采用实训桌和网孔板构成，学员经过实训线路实行元件的布置，装配接线全部由学员自行完成，培养学员的动手能力和实操技能。实训内容可自行确定，选用相应的元件来完成实训内容，也可作为电工考证设备使用。
二、 特 点
1. 电气控制线路元件全部装在网孔板上，实操便利、更换便捷，可拓展功能或研发新实训
2. 实操台只需三相四线的交流AC电源即可投入使用，占地面积小，节约用房、减少基建投资
3. 设定有电压（V）型漏电保护器和电流（A）型漏电保护器，保证实操者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠
4. 实训装置为双人座，即可以两个学员同时实行实训，电源单独互不干扰
5. 网孔板为挂式模块件式，应用1.5mm厚的不锈铁板，网孔板的尺寸为600mm ×700mm,孔大小为5mm×10mm
6. 配套的实训连接实验连接线应用高可靠护套构造手枪插连接线（不存在任何触电的可能），里面应用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，设定有柔软、耐压高、强度大、防硬化、韧性好等优点，插头应用实芯铜质件外套铍青铜弹片，接触优良
三、 技术功能
1. 写入电压（V）：三相四线（或三相五线）～380V±10% 50Hz
2. 作业环境：环境温度（℃）界限为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量（KV）：＜1.5kVA
4. 外观尺寸：1574mm×805mm×1650mm
5. 安全保护：设定有电压（V）型漏电保护器和电流（A）型漏电保护器（漏电保护动作电流（A）IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施
四、 基础配备
实训装置提供两组线电压（V）380V和相电压（V）220V两种电源，控制屏两侧提供有单、三相电源插头座。
1. 设定有450V指针式交流AC电压（V）表1只，经过波段开关变换指示电源写入的三相线电压（V）。
2. 实训装置设定有两组电源经过启、停按钮控制电源的输出，并设定有急停按钮。电源输出设定有短路保护；实训装置提供安全型插孔三相电源输出两组，一相电源输出应用二插三孔式插头座。
3. 可调直线DC稳压电源
每个工位提供一组0～30V/2A连续可调直线DC电源,带有电源开关、三位半数字电压（V）表指示、三位半数字电流（A）表指示，输出有软截止自动恢复保护功能；
4. 实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板、构造坚固，造型美观大方,桌子左右各设定有一个抽屉（带锁）用来存放工量具和元件。
五、 实训内容
1. 电力拖动实训内容
(1) 三相异步电动机直接启动控制
(2) 三相异步电动机接触器点动控制线路
(3) 三相异步电动机接触器自锁控制线路
(4) Y-Δ启动手动/自动控制电子回路
(5) 接触器联锁的三相异步电动机正反转控制线路
(6) 按钮联锁的三相异步电动机正反转控制线路
(7) 双重联锁的三相异步电动机正反转控制线路
(8) 倒顺开关控制的三相异步电动机正反转控制线路
(9) 三相异步电动机能耗限制动作电子回路
(10) 三相异步电动机串电阻降压启动控制线路
(11) 三相异步电动机的多地控制
(12) 作业台自动往返控制线路
(13) 学员自行设计电子回路的装配、接线与调节测试
2. 仪表照明实训内容
(1) 电工常用工量具的使用
(2) 白炽灯照明电子回路的装配
(3) 两个开关控制一盏灯
(4) 两地控制一盏灯
(5) 声控开关控制照明电子回路
(6) 日光灯电子回路
(7) 电度表原理与接线
(8) 一相电度表的直接接线
(9) 一相电度表经电流（A）互感器接线
(10) 住宅照明线路实训
六、 单组器件配备表单（整套装置需配备两组元件）
|
序号 |
名 称 |
型号与规格 |
数量 |
备注 |
|
1 |
一相电度表 |
DD862a |
1台 |
|
|
2 |
螺口灯座 |
3A/250V |
2只 |
|
|
3 |
灯泡 |
220V/40W |
2只 |
|
|
4 |
单联开关 |
|
1只 |
|
|
5 |
双控开关 |
|
1只 |
|
|
6 |
声（光）控延时开关 |
|
1只 |
|
|
7 |
开关盒 |
86×86×40 |
2只 |
|
|
8 |
日光灯管套件（镇流器） |
10W |
1套 |
|
|
9 |
电流（A）互感器 |
LMK3(BH)-0.66 5/5A 5VA |
1只 |
|
|
10 |
空气开关 |
DZ47-63LEP-4P/6A |
1只 |
|
|
11 |
保险丝座 |
RT18-32/3P |
1只 |
|
|
12 |
直插式保险座 |
RT14-20 |
2只 |
|
|
13 |
熔断器 |
RT18-20/3A |
3只 |
|
|
14 |
熔断器 |
RT14-20/2A |
2只 |
|
|
15 |
交流AC接触器 |
LC1-E0610Q5N |
3只 |
|
|
16 |
接触器辅助触头 |
LAEN11 |
3只 |
|
|
17 |
热继电器 |
JRS1D-25（0.63-1A） |
1只 |
|
|
18 |
热继电器座 |
JRS1D-25/Z |
1只 |
|
|
19 |
通电延时时间继电器 |
ST3PA-B/380V（0-10S） |
1只 |
|
|
20 |
时间继电器座 |
PF-083A |
1只 |
|
|
21 |
平动按钮 |
Φ22-LAY16-AG11 |
2只 |
|
|
22 |
平动按钮 |
Φ22-LAY16-AR11 |
2只 |
|
|
23 |
平动按钮 |
Φ22-LAY16-AB11 |
1只 |
|
|
24 |
按钮开关盒 |
3孔 |
2只 |
|
|
25 |
行程开关 |
LX19-222 |
2只 |
|
|
26 |
行程开关 |
LX19-001 |
2只 |
|
|
27 |
倒顺开关 |
KO3-15 |
1只 |
|
|
28 |
电阻 |
75Ω/75W |
3只 |
WD18-3元件箱 |
|
29 |
电阻 |
10Ω/25W |
1只 |
|
|
30 |
二极管 |
1N5408 |
4只 |
|
|
31 |
塑料装配卡子 |
|
250只 |
|
|
32 |
自攻螺丝 |
|
120只 |
|
|
33 |
走线槽 |
2525 |
2米 |
|
|
34 |
接线端子排 |
JF5-2.5/5 |
5条 |
|
|
35 |
G形导轨 |
0.4米 |
1根 |
|
|
36 |
三相鼠笼式异步电动机 |
WDJ26，AC380V△ |
1台 |
|
