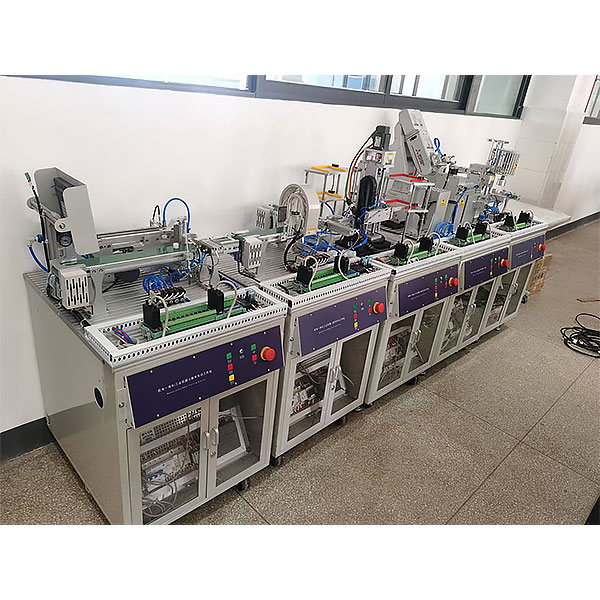

检测与转换（传感器）技术实验台

一、基础简介:

ZRJZ-121A型检验测试与变换（传感器）技术实训台是本公司*新推出为传感器及教学实训而研发的适应不一样类别、不一样层次的专业教学实训设备。可完成"传感器原理与应用"、"自动检验测试技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实训。为各高等院校、中专与职业技术学院等新建或扩建实训室，迅速开设实训课提供了理想的实训室设备。

二、技术功能数值：

1、写入电源：AC220V±5% 50±1Hz

2、规格限定电流（A）：≤5A

3、直线DC电源：±5V ±15V

4、稳压系数：±1%

5、电压（V）纹波：≤10mV

6、非线性误差：≤5%

7、测量精确度：≤1%

8、功 耗：100VA

9、输出电流（A）：1A

10、相对温度（℃）：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实训台外观尺寸：610×500×400mm

三、主控台功能：

1、实训台提供四组直线DC稳压电源：±5V、±15V，设定有短路保护功能。二组加热源。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，*大输出电流（A）0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压（V）界限：0VP~10VP连续可

调，*大输出电流（A）：0.5A（有效值0.4KHz）。

4、差动放大器：通频带0-10KHz，可接成同相、反相、差动构造，增益为1-150倍的直

流放大器。

5、数字式电压（V）表：三位半显露，测量范围±2V、±20V，写入阻抗100KΩ，精确度1%。

6、数字式频率/转动速度表：由四只数码管，2只发光管构成，写入阻抗100KΩ，精确度1%。频率测量界限1-9999 Hz，转动速度测量界限1-9999r/min。

7、高精确度温度（℃）控制PID调动仪，多种写入输出规格，设定有人工智能调动以功能数值自整定功能。

8、机械式压力表：0-40Kpa，精确度2%。

9、手动气压源：0-40Kpa。

四、三源部分：

1、热源：16V交流AC电源加热，温度（℃）控制界限0~150℃。

2、转动源：0-12V直线DC电源驱动，转动速度可调界限0~2400转/分。

3、振动源：振动频率1-30Hz，共振频率12Hz左右。

五、数值收集卡及处置整理系统：

数值收集作业12位AD变换、RS232、USB连接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选用，即可单次采样亦能连续采样。提供的处置整理系统有良好的计算机数值界面，可以实行实训内容选用与编辑、数值收集、特性弯曲线的解析、对比、文件存取、打印等。

六、传感器特别点：

1、传感器外壳应用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。

2、每种传感器每个单独，传感器上印有原理图与接线口，给学员做实训时快捷便利，而而且老师可以带到课堂上讲课用。

3、传感器变换电子回路板应用模型块式构造，模型块上印有变换原理图与接线口。

4、学校选购可按照要求增减实训内容，实训内容还可以按照新设备的研发不断拓展。

七、传感器实训内容如下： 带*实训为思考实训

实训一 电阻式传感器的单臂电桥功能实训

实训二 电阻式传感器的半桥功能实训

实训三 电阻式传感器的全桥功能实训

实训四 电阻式传感器的单臂、半桥和全桥的对比实训

实训五 电阻式传感器的振动实训*

实训六 电阻式传感器的电子秤实训*

实训七 变面积式电容传感器特性实训

实训八 差动式电容传感器特性实训

实训九 电容传感器的振动实训*

实训十 电容传感器的电子秤实训*

实训十一 差动变压器的特性实训

实训十二 自感式差动变压器的特性实训

实训十三 差动变压器的功能实训

实训十四 激励频率对差动变压器特性的影响

实训十五 差动变压器的振动实训*

实训十六 差动变压器的电子秤实训*

实训十七 光电式传感器的转动速度测量实训

实训十八 光电式传感器的旋转方向测量实训

实训十九 接近式霍尔传感器实训

实训二十 霍尔传感器的转动速度测量实训

实训二十一 霍尔传感器的振动测量实训

实训二十二 涡流传感器的位移特性实训

实训二十三 被测体材料对涡流传感器特性的影响实训

实训二十四 涡流式传感器的振动实训

实训二十五 涡流式传感器的转动速度测量实训

实训二十六 温度（℃）传感器及温度（℃）控制实训（AD590）

实训二十七 K型热电偶的温度（℃）控制实训

实训二十八 热电偶冷端温度（℃）补偿实训*

实训二十九 E型热电偶的温度（℃）控制实训

实训三十 Pt100铂电阻的温度（℃）控制实训

实训三十一 Cu50铜电阻的温度（℃）控制实训

实训三十二 磁电式传感器的特性实训

实训三十三 磁电式传感器的转动速度测量实训

实训三十四 磁电式传感器的应用实训*

实训三十五 压电加快速度度式传感器的特性实训

实训三十六 光纤传感器的位移特性实训

实训三十七 光纤传感器的振动实训

实训三十八 光纤传感器的转动速度测量实训

实训三十九 压阻式压力传感器的特性实训

实训四十 压阻式压力传感器的差压测量实训*

实训四十一 超声波传感器的位移特性实训

实训四十二 超声波传感器的应用实训

实训四十三 气敏传感器的原理实训

实训四十四 湿度式传感器原理实训

八、传感器：实际按表单配备

九、传感器配备表单：

1、 实训台

2、电阻式霍尔式传感器变换电子回路

3、电容式传感器变换电子回路

4、电感式传感器变换电子回路

5、光电式传感器变换电子回路

6、涡流式传感器变换电子回路

7、温度（℃）式传感器变换电子回路

8、压电加快速度度式传感器变换电子回路

9、光纤式传感器变换电子回路

10、压力传感器变换电子回路

11、超声波传感器变换电子回路

12、湿敏传感器变换电子回路

13、电阻式传感器

14、电容式传感器

15、霍尔式传感器

16、电感式传感器

17、光电式传感器

18、涡流式传感器

19、涡流测速传感器

20、温度（℃）式传感器

21、磁电式传感器

22、磁电测速传感器

23、压电加快速度度式传感器

24、光纤式传感器

25、压力传感器

26、超声波传感器

27、气敏传感器

28、湿敏传感器

29、霍尔式转动速度传感器

30、转动速度传感器

31、K型热电偶传感器

32、E型热电偶传感器

33、Pt100铂电阻传感器

34、Cu50铜电阻传感器

35、热电偶、热电阻实训仪

36、位移台架

37、光纤位移台架

38、测微器

39、压力表

40、橡皮气囊

41、三通管

42、铁片、铜片、铝片各一片

43、温度（℃）计0-100℃

44、Φ8×4磁钢

45、超声波反射挡板

46、传感器实训指导书

47、实训连接实验连接线

48、数值收集连接线

49、数值收集处置整理系统
