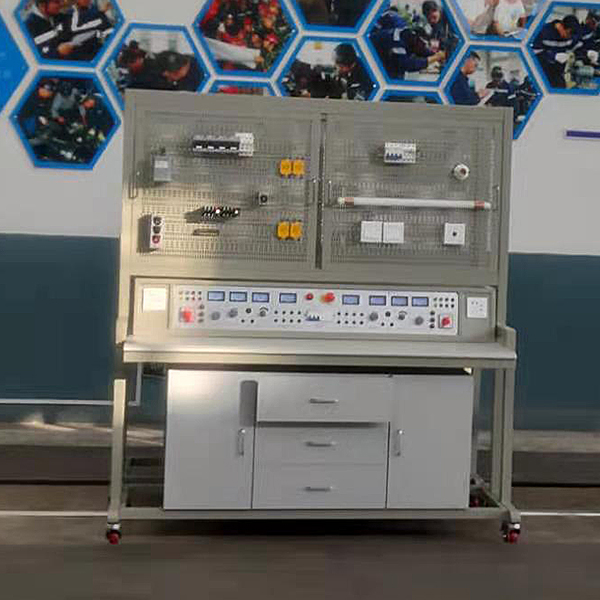

工业自动化通讯网络实训柜

一、设备基础简介

"ZRNW-01型 工业自动化通讯互联网实训储物柜(网孔板)"依据目前工业互联网构造的现状，将现代企业中的"现场控制层"、"过程监控层"、"企业管理层"三个互联网层次展现在学员面前，控制储物柜内部为网孔板构造，培养学员从元件装配、接线到调节测试等全方位实操技能，提升实际动手能力，用户同时还可在原来的基础上按照需要灵活增减模型块，经过上述实训使得学员对互联网层次构造有更深的理解，培养学员结合应用及创新能力。
该实训储物柜还设定有挂接其它外围设备的能力，如工业全数字直线DC调节速度系统实训储物柜、工业全数字交流AC调节速度系统实训储物柜、实物模型对象等，真正完成通讯互联网的功能，设定有构造合理、功能完善、可靠性好、性价比高的优点。

二、系统特别点

设备应用网孔板构造，培养学员从元件装配、接线到调节测试等实操技能，提升实际动手实操能力；

具备拓展功能，作为一个通讯互联网，在其工业以太网和PROFIBUS-DP总线上还可以挂接支持该总线协议的第三方设备。

三、技术功能

写入电源：一相三线～220V±10% 50Hz

作业环境：温度（℃）-10℃～+40℃　相对湿度＜85%(25℃) 海拔＜4000m

装置容量（KV）：＜1kVA

外观尺寸：80cm×60cm×180cm

四、互联网构造图

工业以太网以上的部分属于"企业管理层"，完成的是大量的数值传输和监控作业，上部配两台PC机，一台为工程师站，完成对下层互联网硬件设备的配备和底层设备的编程，另一台为实操员站，完成对整个互联网设备运行情况的总体监控。
工业以太网和现场总线之间为"过程监控层"，完成的是对现场总线上设备的控制以及数值通讯。|
现场总线以下的为"现场控制层"，完成具体的现场实操的功能。

五、实训储物柜配备

1.电源控制储物柜 电源控制储物柜由储物柜体及储物柜门构成，储物柜壁应用钢制双层亚光密纹喷塑构造，双储物柜门设计，前储物柜门应用玻璃，可以随时清楚的查看到内部设备的状态，储物柜内应用网孔板，方便用户装配、接线、调节测试实操及按照授课需要增减模型块，在储物柜体两侧设定有PROFIBUS-DP、以太网通讯口方便外扩，同时还设定有一相三极220V电源插头座，可以给计算机数值提供电源。

2.S7-300PLC 主机(CPU315-2DP)一台：128k的RAM，带现场总线(PROFIBUS-DP)以及MPI通讯连接口；
通讯模型块(CP343-1)一个：用来SIMATIC S7-300连接工业以太网。

3.S7-200PLC 主机(CPU224)一台： 8k的用户程序区，5k的数值储物区，本身包括14个数字量写入/10个数字量写入，可以支持PPI、MPI等通讯协议。
通讯模型块(EM277)一个：用来SIMATIC S7-200连接到现场总线(PROFIBUS-DP)。

4.触摸屏 西门子SIMATIC TP170A一块，显露尺寸为5.7寸，黑白、分辩率（象素）为320×240，256kbyte存储器，支持RS232 、RS485及PROFIBUS-DP通讯方法。

5.分布式I/O 选用门子ET200M系列，含有概括以下模型块：
PROFIBUS-DP 连接口模型块(IM153)一个：用来将ET200M连接到PROFIBUS-DP互联网中；
数字量写入/输出(SM323)一个：16路数字量写入/输出；
模仿量写入(SM331)一个：8路×12位模仿量写入；
模仿量输出(SM332)一个：4路×12位模仿量输出。

6.交流AC变频器 设定有西门子的MICROMASTER 420通用变频器一个，装配PROFIBUS-DP通讯模型块及基础实操操作面板，供总线通讯及功能数值设定使用。

7.电动机：0.37kW的三相鼠笼式异步电动机一台，作为变频器驱动的负载。

8.通讯网卡 西门子CP5611一块：用来工控机连接到PROFIBUS 和SIMATIC S7 的MPI，支持PROFIBUS 主站和从站、PG/OP、S7通讯。

9.豪华型电脑桌 两张

10.计算机数值(须用户自备)
要组建建C/S（客户机/服务器）系统，至少需要2台计算机数值，一台为工程师站，装配STEP 7等系统，主要完成的是对下层互联网硬件设备的配备和底层设备的编程(含有概括PLC等)；另一台PC机称为实操员站，机器上装配WinCC等组态系统，主要完成对整个互联网设备运行情况的总体监控。如果整个互联网只用工程师站来完成编程和监控作业，则需要1台计算机数值即可。
硬件配备：基础配备要求P4 3.0G以上，内部存储至少为512M
实操系统：1.服务器：Windows2000+SP4(服务器版)
2.客户机：Windows2000+SP4(专业版)或Windows XP(专业版)+SP2

六、实训内容

工业通讯互联网系统组装

西门子S7-200可编程控制器编程

西门子S7-300可编程控制器编程

交流AC变频器实操

触摸屏编程

WinCC工控组态系统编程

分布式I/O控制

变频器的控制

主从数值交换
