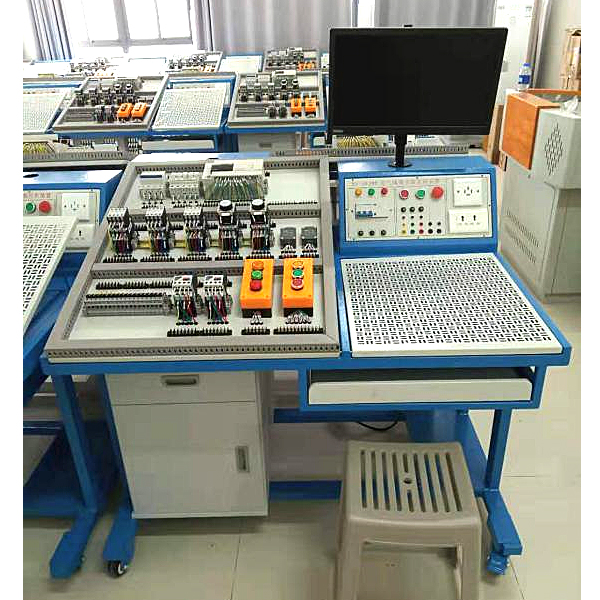

ZR-DCM02A型 工厂供配电技术实验台

一、技术功能数值要求

1.写入电源：三相四线～380V±10% 50Hz±2%

2.整机容量（KV）：≤3kVA

3.台体尺寸不小于1771mm×1804mm×726mm

4.RS-485和以太网两种通讯连接口；标准MODBUS通讯协议

5.微机保护装置：刻度误差：不大于1%；测量电流（A）：0.2级；母线电压（V）：0.2级；输出精确度：0.2级；频率：0.01Hz；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms；除能完成基础的保护功能外，还可完成测量、事件记录和故障录波等功能。

二、系统配备

（一）一次部分

一次部分含有概括一次供配电线路、隔离开关、断路器、变压器、变频器及各种负荷。

1.一次供配电线路：整套装置一次供配电线路由35 kV，10kV两个不一样的电压（V）等级包括，35kV模仿进线应用*常见的两路电源进线方案，两路电源互为备用。10kV进线也应用两路电源进线方案，两路电源互为备用。

2.隔离开关、断路器：装置线路上所应用的断路器和隔离开关均选用现场的实物，或外观接近的开关与交流AC接触器结合包括。

3.3kVA变压器（Y/Y接法）：系统应用一个两卷的变压器，模仿总降变压器，并而且此变压器设定有带载调压功能。

4.变频器：功率（W）为0.75kW。

5.负荷部分：由三相交流AC电动机（150W、1420r/min）、三相交流AC同步发电动机（170W、1500r/min）、电阻、电抗和风扇构成。经过断路器控制电阻、电抗负载的投入/退出, 模仿工厂供配电系统不一样带载状态下电气系统的运行方法的变换。

（二）二次部分

二次部分含有概括微机线路保护测控装置、微机电动机保护测控装置、无功补偿装置、微机备自投装置、测量表计等。

1.微机保护装置应用32位DSP芯片作为主处置整理核心芯片，据有保护、遥控、录波、对时、通讯等功能。

（1）微机线路保护测控装置

微机线路保护测控装置在运行线路故障时能够快速准确的跳开故障线路断路器，有效的阻止事故的进一步扩大。主要的保护功能有电流（A）三段式保护、电流（A）反时限保护、过负荷保护、加快速度保护、三相一次重合闸及过负荷等。

（2）微机电动机保护测控装置

当电动机出现过负荷、出口短路等故障时，微机电动机保护测控装置能快速准确的将电动机切除电网，阻止事故的进一步扩大。主要的保护功能有电流（A）Ⅰ段保护、电流（A）II段保护、电流（A）反时限保护、负序过流保护、零序过流保护、过电压（V）保护、低电压（V）保护及过负荷保护等。

（3）微机变压器保护测控装置

当变压器出现短路、过负荷等故障时，微机变压器保护测控装置能够快速将变压器切除电网或断开变压器负荷，阻止事故的进一步扩大，设定有的保护功能有比率差动保护、差流越限警报、电流（A）保护、零序过流保护、过负荷保护及本体保护等。

2.无功补偿装置

无功补偿装置能自动追踪电网功率（W）因数并控制电容器组的投切，其运行功能数值可灵活设定。

3.微机备自投装置

微机备自投装置设定有进线备投、母联备投及应急备投三种备投方法，可就地实时收集进线电压（V）、电流（A）以及母线电压（V），并设定有就地/远方控制等功能。

4.常规继电器

常规继电器主要完成继电器特性实训、基于一次系统的常规继电保护、二次线路及自动装置等实训内容。主要含有概括电流（A）、电压（V）、时间、中间及信号继电器、重合闸继电器、差动继电器等。

5.模仿测量表计含有4只电压（V）表和6只电流（A）表。

6.数字测量表计

数字测量表计主要测量各种继电器的动作电压（V）、电流（A）等，具体含有概括直线DC数字电压（V）表、直线DC数字电流（A）表、交流AC数字电流（A）表、交流AC数字电压（V）表及数字式电秒表。

7.监控部分

监控部分含有概括监控系统（计算机数值），PLC控制器，微机线路保护测控装置，微机电动机保护测控装置，微机变压器保护测控装置，微机备自投装置，变频器，智能收集模型块，三相电量智能监测仪，既可完成对有载变压器分接头状态的收集和开关控制，也可以对微机保护测控装置实行保护投退，定值的上传和下置及配电线路电量的收集等功能。还能与对变频器实行远程遥控实操及状态的收集。

（1）PLC：实训台配备siemensS7-200的PLC一个，可控制有载变压器的升降压以及状态的收集。

（２）智能收集模型块

智能收集模型块主要收集供电线路的电能电量功能数值，并使用自身配套的通信连接口，经过总线，把每个线路的电量功能数值及时上传。

（３）三相电量智能监测仪

三相电量智能监测仪可测量电流（A）、电压（V）、有功功率（W）、无功功率（W）、功率（W）因数、频率、有功电能、无功电能等电功能数值，并带开关量输出，可通讯。

三、要完成的实训内容

（一）工厂供配电电气接线图的认知

1.实训装置电气主接线模仿图的认知

2.触摸屏的正确实操

3.电气主接线图的认知

（二）工厂变配电室值班技能培训

1.电流（A）互感器与电压（V）互感器的接线方法

2.变压器有载调压

3.线路停送电实操

4.变压器倒闸实操

5.母线倒闸实操

（三）工厂高压线路的微机继电保护

1.模仿系统正常、*大、*小运行方法

2.模仿系统短路

3.电秒表的正确实操

4.微机线路保护装置功能数值整定实操

5.无时限电流（A）速断保护

6.带时限电流（A）速断保护

7.定时限过电流（A）保护

8.反时限过电流（A）保护

9.电流（A）电压（V）连锁保护

（四）高压电动机的继电保护

1.变频器功能数值整定实操

2.变频器的开环调节速度实训

3.三相异步电动机的启动方法

4.微机电动机保护装置功能数值整定实操

5.高压电动机的速断保护

6.高压电动机的反时限过流保护

7.模仿电动机出口短路

8.微机电动机保护装置功能数值整定实操

9.高压电动机的速断保护

10.高压电动机的反时限过流保护

（五）工厂供电系统的自动装置实训

1.备用电源自动投入装置功能数值整定实操

2.备用电源自动投入

3.无功补偿装置功能数值整定实操

4.无功自动补偿功能

5.备投投入条件测量试验

6.进线备投（明备用）及自适应

7.母联备投（暗备用）及自适应

8.无功补偿装置认知

9.无功自动补偿

（六）变压器微机继电保护

1.变压器电流（A）速断保护

2.变压器过电流（A）保护

3.变压器瓦斯保护

4.变压器过负荷保护

5.比例限制动作差动电流（A）保护实训

6.变压器差动速断保护实训

（七）常规继电器特性及保护实训

1.电流（A）继电器特性实训

2.电压（V）继电器特性实训

3.信号继电器特性实训

4.中间继电器特性实训

5.差动继电器特性实训

6.设定有灯光监视的断路器控制线路

7.设定有灯光和音响监视的断路器控制线路

8.重复动作手动复归中央信号装置

9.重复动作自动复归中央信号装置

10.供电线路带时限的过电流（A）保护

11.供电线路低电压（V）启动过电流（A）保护

12.配电变压器过电流（A）保护

13.配电变压器的电流（A）速断保护

14.配电变压器的过负荷保护
