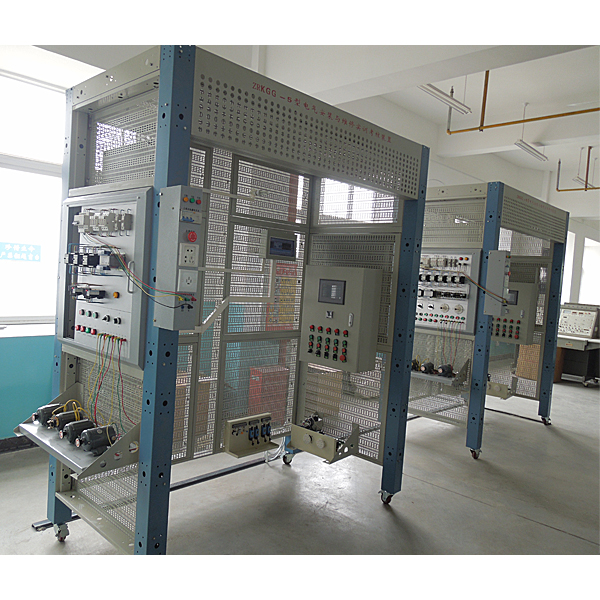

户式中央空调实训考核装置

一、实训台基础要求：

实训台按照职业教育的教学和实训要求研发的设备。能适应高职院校、职业学校的制冷技术、制冷流体机械、家用 制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等专业的实训教学要求。

构造要求：系统应用一拖三机组，系统终端处置整理机多样化：应用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处置整理机组；让学员理解室内机组的多样化的构造形式；每个终端处置整理机配备制冷系统流程板、控制电子回路流程板、温度（℃）表及压力表，可查看到机组的全部控制电子回路。

实训桌设定有四个万能转向轮和四个固定调动机构，方便位移和固定。

故障设定要求：实训台系统设定有模仿故障设定功能，在制冷系统、电气系统中设定故障。经过具体情况提升学员解析能力，有利于学员将课程理论用来实际，并培养其实际动手能力。

安全要求：设定有电流（A）型漏电保护装置，对地漏电电流（A）超过一定值，即跳闸切断电源；并有热保护器件，对压缩机实行过热、过载保护等功能。

二、技术功能要求

写入电源：一相三线～220V±10% 50Hz

作业环境：环境温度（℃）界限为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

装置容量（KV）：＜3.8kVA

制冷剂类型：R410a

安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

★三、可完成的实训内容要求

1、制冷系统主要器件的认知及焊接实训

1) 制冷压缩机

2) 室内热交换器

3) 室外热交换器

4) 四通换向阀

5) 节流装置

6) 视液镜

7) 电磁阀等器件

2、空调的制冷和制热原理的认知和运行实训

1) 空调制冷运行与调节测试

2) 空调制热运行与调节测试

3、制冷系统专用工量具的认知及实操实训

1) 扩管器

2) 双表修理阀

3) 真空泵

4) 割管刀

5) 三合一弯管器

6) 扩孔器

7) 焊炬及其他工量具

4、空调系统的设计装配实训

1) 系统管路设计：含有概括管路距离的确定、各管、弯管、扩光、长官、管路焊接等

2) 系统组装实训：将设计好的管路装配到对应器件的合理位置，对空调实行保压、简捡漏

3) 空调系统接线：空调系统的线路铺设和连接

4) 空调调节测试实训：对空调系统抽真空、加注冷媒、电气调节测试、工况调节

5、电气系统实训

1）通信和电源接法实训

2）电气系统调节测试实训

3）电气排除故障实训
