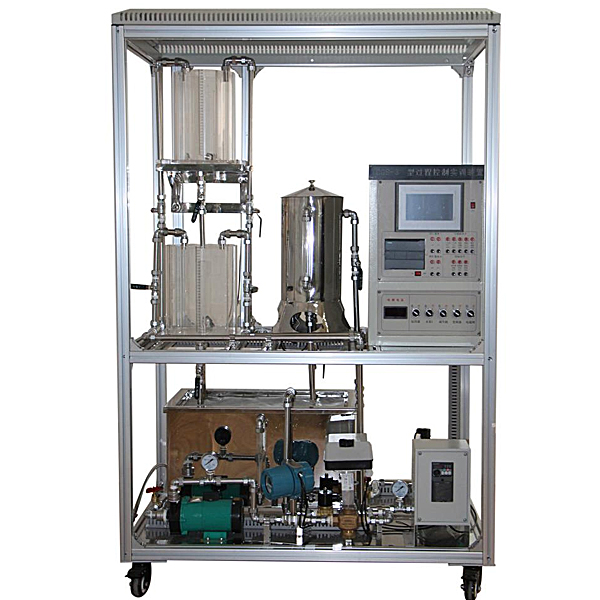

发电系统动模实验台技术参数

一．技术功能：
1、作业电源：三相四线 AC380V ±10% 50Hz;
2、外观尺寸：1660×750×1640mm;
3、原动机（直线DC电动机）
4、规格限定功率（W）:3kW 规格限定电压（V）：200V 规格限定电流（A）：14.2A 规格限定转动速度：1500r/min
5、励磁方法：他激 作业方法：连续励磁电压（V）：180V 励磁电流（A）：2.03A
6、发电动机：规格限定电压（V）：400V，电流（A）：5.4A，功率（W）：3kW ，功率（W）因数： 0.8，极 数: 4，
转 速： 1500r/min
二．基础功能
微机调节速度装置(型号：ZDK-08 )
1、采样频率：1次/周波；脉冲输出：1次/周波
2、自动调压界限：20﹪∽130﹪；
3、手动调压界限10﹪∽120﹪；
4、零起升压：超调量≦10﹪∽15﹪，调动时间3∽5秒；
5、调压精确度≦0.01 ；
6、调压频率整定界限：±10﹪内均匀无级差调节；
7、电压（V）响应时间：上升≦0.08秒，下降≦0.15秒；
8、频率特性：在频率改变±1﹪时，电压（V）改变小于±0.05﹪；
9、采样系统线性度：偏差≯0.1﹪；
微机准同期控制器(型号：DZZB-502)
1、作业电源和整机功：应用系统pt电压（V）、85VAC～130VAC;
2、输出触点容量（KV）：25A,28V DC／240VAC
3、硬件防干扰电子回路（看门狗）响应时间：40ms；
4、合闸相位误差≤2°
5、频率判别误差≤0.02HZ；
6、电压（V）判别误差≤1﹪；
7、频率整定界限：0.2HZ～0.5HZ;
8、压差整定界限：3﹪、5﹪、8﹪；
9、合闸提前时间整定界限：0.1S～0.3S
微机自动励磁装置(型号：DMER-3) （工业级，配7寸彩色触摸屏）
1、移相触发界限：三相半控桥为0～160度；三相全控桥为0～135度；
2、自动调压界限：20％～130％ ；手动调压界限；20％～120％。
3、零起升压：超调量<15%，调动时间3～5秒，振荡次数＜3～5次。
4、10%阶跃响应：超调量小于5%，振荡次数1次，调动时间小于3秒
5、调压精确度：0.1%
6、调差率整定界限±10%内均匀无级差调节。
7、电压（V）响应时间：上升＜0.08秒，下降＜0.15秒。
8、频率特性：在频率改变±1%，电压（V）改变值小于±0.05%。
9、强励顶值倍数：1.8倍
发电动机组由同在一个轴上的三相同步发动机，模仿原动机用的直线DC电动机以及测速装置构成。直线DC电动机、三相同步发动机经弹性连轴器对轴联结后组装在一个活动地盘上包括可位移式机组。构造紧凑、占地少、位移轻便。机组的活动底盘有四个螺旋式支脚和三个橡皮轮。
