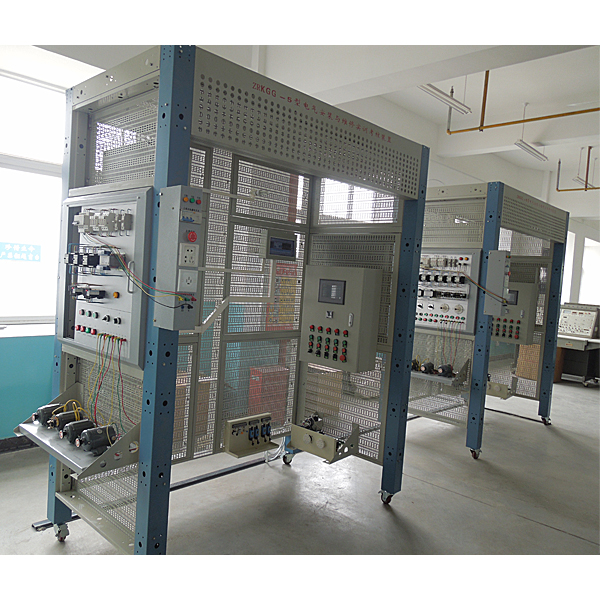

楼宇消防自动化系统综合实训系统

一、系统基础简介
ZR-LXN01型 楼宇消防自动化系统综合实训台是依据[建筑消防设计规范]实行标准设计,该系统设定有消防控制联动中心、消防广播电话中心、消防喷水灭火系统的经典型构造，能够完成火灾探测，早期探测，火灾报警，现场灭火，等演示性实训内容和消防管理中心，同时还能清楚的展示喷淋灭火系统的经典型设备包括和系统作业原理，经过楼宇消防自动化系统综合实训台的实操学习掌控把握，学员可以对楼宇中喷水灭火系统的构造有一个全面的理解，喷淋系统与联动动控制中心系统完成联网控制，探测器与联动中心联接完成手自动控制；实操管理中心的联接，同时与广播电话中心联网，完全完成现智能化大楼设计，掌控把握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的构造和原理，理解消防控制中心的联动实操与设定，广播电话中心的控制与实操设定，理解现代建筑消防联动设备系统原理和调节测试，熟悉消防的控制原理和作业过程。ZR-LXN01型 楼宇消防自动化系统综合实训台适用来学习掌控把握《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的教学实训需求。 二、系统特别点
1、设定有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵；
2、本身自带控制器，可完成本地控制，也可完成消防报警联动控制；
3、模型框体结构和水箱等主要部位件全部使用不锈钢器件，保证不生锈、不易老化；
4、喷淋泵和气压罐等关键设备分别应用知名品牌设备，平稳型强；
5、湿式报警阀、水流指示器、压力开关等设备全部经过国家强制性设备认证；
6、设定有消防联动、广播、电话为一体的自动控制、编程实训等功能；
7、设定有各种类型探测，可探测烟雾，可燃气体、温度（℃）等；
8、设定有拓展实训功能端，可经过拓展端联接喷水设备，探测设备、广播设备等。
三、基础配备及功能数值
1、喷淋灭火系统配备
模型框体结构和水箱等主要部位件全部使用不锈钢器件，保证不生锈、不易老化，模仿两层大楼喷淋灭火系统；模型系统主要采用喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等经典型喷水灭火设备包括，能生动模仿大楼内水灭火系统的经典型构造。
（1）喷淋水泵：数量1台功率（W） 750W 扬程：30米流量:8立方米/小时
（2）高位水泵模仿气压罐：数量1台容积50升，功率（W） 750W扬程：30米，0.3MP
（3）湿式报警阀：数量1台口径：Ф100mm规格限定作业压力1.2MPa
（4）预作用报警阀：数量1台口径：Ф100mm规格限定作业压力1.2MPa
（5）玻璃球喷头：数量6个68℃温级
（6）水流指示器：数量2个感知度15L-37.5L/min
（7）感烟探测器：1个，总线编码型，报警电流（A）小2MA普通烟雾体浓渡等级
（8）感烟探测器：1个，非总线型，报警电流（A）小2MA普通烟雾体浓渡等级
（9）感温探测器：1个非总线型，报警电流（A）小2MA、68℃温级
（10）感温探测器：1个总线编码型，报警电流（A）小2MA、68℃温级
（11）气体探测器：1个，总线型、报警电流（A）小2MA、
2、电源控制屏（全不锈构造）
提供交流AC电源：一相交流AC电220V 50Hz，带有过流保护
3、火灾报警控制器(联动型)
(1)应用192×64点阵液晶显露，可同屏显露4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、装配位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)1个总线线路，可连接254个现场器件
4、火灾显露盘
火灾显露盘经过总线与火灾报警控制器联网，应用192×64点阵液晶就地实时显露本楼层的各种事件信息，使本楼层的作业人员能够及时、准确地理解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器
配备装备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、写入模型块、控制模型块写入模型块
主要用来压力开关等信号检验测试，控制模型块主要用来控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场连接口
(1)三线控制，接线部分简洁便利，轻松完成启停回答功能；
(2)两种输出控制方法可供选用，电平输出和脉冲输出。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与感知度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放，背景音源功放
14、消防电话系统
总线电话通讯盘，电话分机，电话模型块等。
四、技术功能数值
1、写入电源：一相三线～220V±10% 50Hz
2、环境温度（℃）：+4℃～+45℃
3、装置容量（KV）：＜3000kVA
4、外观尺寸：3000mm×680mm×2000mm
5、安全保护：设定有漏电自动保护装置
五、实训内容
1、系统构造与设备认知
2、喷淋灭火系统拟真系统装配与使用
3、喷淋灭火系统伺应状态实操
4、喷淋灭火系统调节测试
5、火灾探测与火灾报警
6、喷淋灭火实操
7、喷淋灭火监控系统装配与使用
8、喷淋系统系统综合实操实训
9、消防喷水手自动控制的实训
10、火灾真实演示实训
11、喷淋灭火系统与消防报警系统联动
12、消防联动动主机的设定
13、消防联动主机的联动编程
14、消防探测器的便用与编码
15、消防系统模型块的作用与联接
16、广播主机的实操，火警状态下紧急广播的变换实操；
17、单点广播，广播话筒的实操，系统功能设定；
18、背景音乐下的火警紧急广播变换
19、无人执勤时应广播的自动变换设定
20、广播分配主机的实操，系统设定错误的判别与纠正
21、与消防报警系统的互联实操，线路故障的判别与处置整理
22、火警通讯主机的实操，系统功能设定
23、主机与电话分机的通讯实操，分机电话的实操
24、系统原理桔构与管网设计
25、系统功能数值的设定功能
26、与消防广播系统的联网编程功能
27、报警点的设定功能
28、消防系统各子系统的互联网平台组建功能
29、平面图的导入和配备的功能
六、系统配备

序号	设备名称	型号	主要功能数值	数量	备注
1	等离子烟感探测器			1个
2	等离子温感探测器			1个
3	光电燃气探测器			1个
4	短路隔离器			1个
5	手动按钮			6个
6	写入模型块			1个
7	写入输出控制模型块			2个
8	智能化控制主机			1台
9	超大铃声警铃			1个
10	声光报警器			1个
11	警灯			1个
12	继电器			6套
13	排风机			1个
14	点型感温探测器			1个
15	智能消防录放主机			1
16	智能功放			1
17	联动变换模型块			1
18	通讯盘			1
19	电话模型块			1
20	电话分机			1
21	吸顶式音箱			2
22	火警对讲电话主机			2部
23	广播录放盘			1台
24	背景音乐功放			1台
25	电话通讯模型块			3个
26	闭式喷头			4只
27	隐蔽喷头			1只
28	水流指示器			1只
29	信号阀			1个
30	报警控制器			1个
31	水箱			1只
32	高位模仿水泵			1只
33	水位浮球阀			1只
34	压力表			3只
35	消防泵			1台
36	不锈钢机架			一台
37	水管套件			1套
38	喷水查看室			2间
39	控制电磁阀			2个
