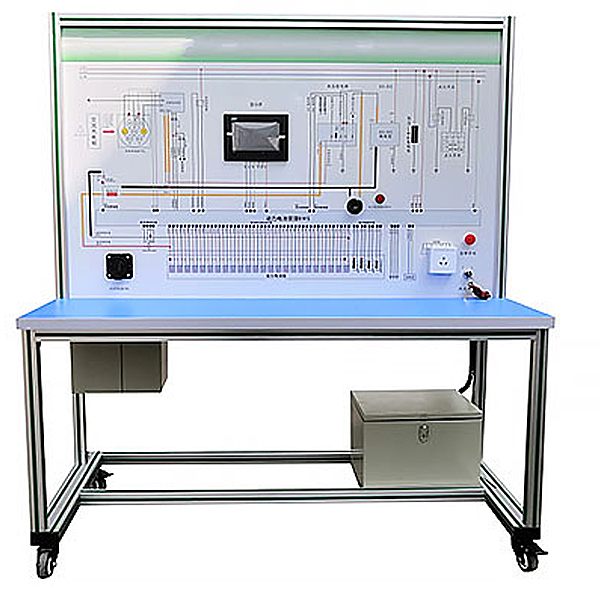

PLC综合实验台

一、技术要求：
PLC综合实训台应用钣金加铝制架构，桌体设备为钢制双层亚光密纹喷塑构造，电源屏操作面板应用金属铝操作面板凹字烂板工序技艺，主要有由控制屏、实训桌、电脑、主机实训结合套件、实训单元（含丰富的工业现场设备实训对象）、触摸屏箱式挂式模块件、电动机、电动机导轨、测速机构等构成。实训装置上部为铝型材框体结构构造，下层部分配备有应用凹字烂板工序技艺金属铝长条操作面板。上部为框体结构式箱式挂式模块件存放区，可以挂接实训挂式模块件。整个装置美观大方。 PLC控制实训台应用西门子S7-1214可编程控制器，应用积木结合式构造，含有概括开关量、模仿量、变频调节速度、触摸彩屏控制、总线通信模型块等，配套组态监控系统、拟真实训系统，完成拟真化、信息化、互联网实训教学，体现实训教学的互联网性和系统性。实训台可以完成对工业生产中模仿对象，实物模型中的逻辑、模仿、过程、动作等的控制实训，完成学员认知、设计、装配、调节测试、检修等多种技能实训。
PLC实训台可以基于现场总线的组态监控实训教学：经过现场总线互联网，将实训台（从站）PLC和主站PLC及上位机实行1：1通信。从站的PLC运行控制对象的程序，运用工控互联网集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学员单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。
上位机拟真实训教学：经过虚拟环境就地实时显露PLC运行状态，也可以完成错误查验、编程实训、程序语言编写测量试验等功能。
二、技术功能数值
1.写入电源：三相四线（或三相五线）～380V±10% 50Hz
2.作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
3.装置容量（KV）：＜2.5KVA
4.安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准
三、基础配备及功能
PLC实训台由上位机、实训桌、主机实训结合套件、实训模型块（含丰富的工业现场设备模仿实训对象）等构成。
1.交流AC电源控制单元
提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护、漏电保护等，同时设定有漏电警报指示及警报复位，交流AC电压（V）显露。
2.直线DC电源、直线DC电压（V）/电流（A）表、逻辑输出及指示等
直线DC电压（V）：0～10V可调输出；直线DC电流（A）：4～20mA可调输出；直线DC数字电压（V）表/电流（A）表；电压（V）表测量范围0～200V、精确度0.5级；电流（A）表测量范围0～200 mA、精确度0.5级；同时设定有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直线DC24V继电器、信号变换座若干。
3.主机实训结合套件
配备西门子S7-1214，SM 1223 DI8×24VDC/DQ 8×RLY输出拓展模型块，模仿量写入/输出模型块SM1234、以态网交换机，配套信号板、实训指导书、实训程序与通信编程电缆。
4.模仿控制实训部位件1
设定有流水灯实训模型块，港口式带式传送带等。全部用开关和指示灯模仿各种状态，操作面板上直接印有实训内容原理图和模仿图
5.模仿控制实训部位件2
设定港口起重机实训模型块，十字路交通灯实训模型块，全部用开关和指示灯模仿各种状态，操作面板上直接印有实训内容原理图和模仿图
6.模仿控制实训部位件3
设定三层电梯等模型块，全部用开关和指示灯模仿各种状态，操作面板上直接印有实训内容原理图和模仿图
7.模仿控制实训部位件4
设定加工中心、数码写入输出、天塔之光实训模型块，操作面板上直接印有实训内容原理图和模仿图
8.变频器实训结合套件
配备西门子V20-0.4K变频器，带有RS485通信连接口及BOP实操操作面板。
9.PLC对象实训箱式挂式模块件（实物）
配备有以下实物模型块：步进电动机驱动控制驱动实训模型块（N2003驱动电子回路、步进电动机、指示盘）、直线DC电动机调节速度控制驱动实训模型块（MOS驱动调压电子回路、直线DC电动机、霍尔转动速度传感器）、温度（℃）PID控制驱动实训模型块（MOS驱动调压电子回路、温度（℃）加热器、PT100测温传感器、PT100变换电子回路）
10.PLC对象实训模型（实物）
配备单容水箱带液位传感器，阀门等
11.触摸屏实训结合套件
配7英寸彩色触摸屏（TPS7062KX），配备有通信下载编程电缆，触摸屏与PLC通信电缆，研发组态系统。
12.电动机导轨、光码盘测速系统及数字显露转动速度表限制动作系统
含有三相鼠笼式异步电动:380V/△、转动速度低于1500RPM、功率（W）小于100W,光码盘测速系统（配备有欧姆龙1024光电编码器）、数字显露转动速度表及固定电动机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与编码盘之间连接的同心度不超过±5丝，电动机运行噪声小；设定有电压（V）反馈信号；同时设定有光电编码信号输出，含有概括A、B两个通道。
