综合布线实训室建设方案
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。

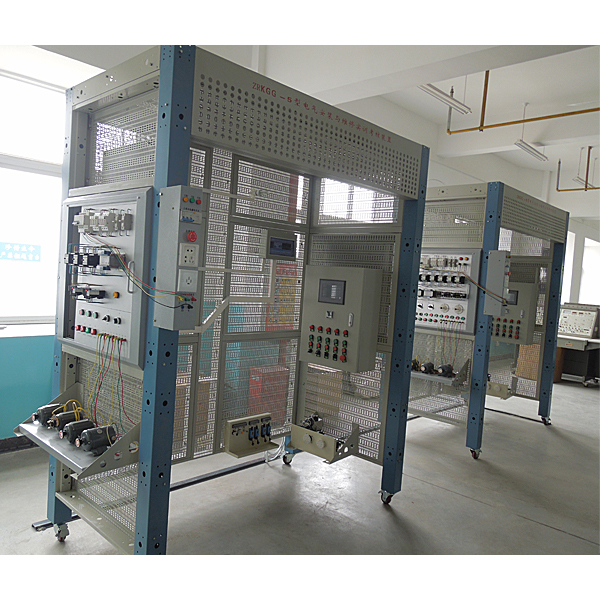

| 序号 | 设备名称 | 规格、技术功能数值、功能要求、型号、简要规格描述 | 数量 | 计量单位 |
| 1 | 互联网综合布线实训台（第二代） |
一、设备规格：长≥5280毫米,宽≥2640毫米，高≥2600毫米（尺寸仅供参考，但是不得低于参考要求） 二、设备构造及配备： 1、为保证设备使用寿命和后期免维护，实训台必须为全钢构造，设备内外无任何木板、凹槽、塑料等轻型材料等辅助材料。 2、实训台共有8面模仿拟真墙体构成，每面墙体长≥1200毫米,宽≥240毫米，高≥2600毫米。8面墙体构成8个L型工位，每个工位3-4人，可适用24-32人同时实训； 3、实训台每面墙体由多块多功能网孔板构成，网孔板规格长≥1200毫米，宽≥600毫米，厚度≥1.5毫米，表面经过喷塑防锈处置整理。墙面预留各种设备装配孔，每个孔保证≥10000次重复实训实操，预留孔规格如下： 3-1、每张网孔板背部焊接有M6螺孔≥72个，螺孔间距≥100毫米。适合用M6螺丝快速装配互联网机储物柜、线槽和线管等设备与器件材料。 3-2、每张网孔板墙面预留Φ25穿线孔≥60个。适合Φ20、Φ16等PVC或波纹管穿越式布线。 4、每个实训工位配备以下配套实训设备： 4-1、每个工位区域装配备有楼层模仿板+支撑架2套； 4-2、每个工位区域装配备有6U实训专用机储物柜2个，长≥300毫米，宽≥530毫米，高≥300毫米，蓝色喷塑处置整理，五面≥16个Φ25进出线孔，亚克力安全门； 4-3、每个工位区域装配备有配套住宅信息箱（RDB）1套，长≥320毫米，宽≥160毫米，高≥240毫米，全钢构造，含有9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。 三、设备功能： （1）适用24-32名学员（共8组，每组3-4人），同时或交叉实行综合布线工程七个子系统实训。 （2）能够同时开展8个作业区、8个设备间子系统、8个垂直子系统、8个水平子系统等项目的实训功能。 （3）住宅信息箱的装配实训，含有概括墙面明装，墙体中嵌入式装配等。 （4）设定有互联网综合布线设计和工程技术实训台功能。 （5）实训一致性好，相同实训内容，实训成果相同，并而且每组实训难易程度相同。 （6）设定有搭建多种互联网永久链路、信道链路平台功能。 （7）可拓展智能建筑、物联网、电子电工相关设备装配实操技能实训。 四、配套的教学资源。 1、为保证课程理论教学与实训教学统一性，投标设备具备所投设备为平台研发的正规出版社公研发行的教学资源。 |
1 | 套 |
| 2 | 互联网配线实训台（第二代） |
一、设备规格：长≥600mm,宽≥530mm，高≥1800mm 二、设备构造及配备 1、实训台平台1套： （1）实训台底座1套：长≥0.6米，宽≥0.5米，高≥0.1米；全钢构造，酸洗喷塑防锈处置整理。 （2）实训装置立柱2套：长≥1.7米，宽≥0.15米，高≥0.075米；全钢构造，内置直径25毫米穿线孔。立柱两侧均匀布置标准U设备装配孔。 （3）实训装置顶帽1套：长≥0.6米，宽≥0.15米，高≥0.09米；全钢构造，酸洗喷塑防锈处置整理。丝网印刷设备标示。 （4）材料托盘两个1套：长≥0.485米，宽≥0.295米；全钢构造，酸洗喷塑防锈处置整理。 2、互联网压接线实训仪1台： （1）设备规格：长≥480毫米、宽≥35毫米、高≥310毫米；实训台作业电压（V）≤12V直线DC电压（V），实操安全。 （2）带有≥100个彩色指示灯显露系统，2行50排设计。不仅适用普通网线跳线及链路测量试验，同时必须屏蔽类线缆制作与测量试验；还可以适用各种规格大对数电缆端接与测量试验实训； 3、互联网跳线测量试验仪1台： （1）设备规格：长≥480mm,宽≥35mm,高≥310mm。电压（V）≤12V直线DC电压（V） （2）实训台操作面板上部设计有不少于72个指示灯，上下对应不少于36组的指示灯，每组指示灯持续循环闪烁。 （3）实训台操作面板中部设计有不少于8个RJ45屏蔽互联网插口，每排上下两个为1组，用来互联网跳线的插接。 （4）每组RJ45屏蔽互联网插口对应1组指示灯，能够直观和持续显露每根互联网跳线的电气连接情况和屏蔽情况，也能显露每根线芯的跨接、反接、短路、断路等各种常见故障。 4、其余配套设备：24口非屏蔽互联网配线架1个，24口模型块式屏蔽互联网配线架1个，110型通信跳线架2个，25口语音配线架1个，互联网理线环2个， PDU电源插头座1个。 三、实训功能： （1）设备能够实行互联网双绞线配线和端接实训，每台设备每次端接6根双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显露端接连接状况和线序，共有96个指示灯分48组，同时显露6根双绞线的全部端接情况，能够直观判别互联网双绞线的跨接、反接、短路、断路等故障。 （2）能够制作和测量4根互联网跳线（屏蔽和非屏蔽），对应指示灯显露两端RJ45接头的压接线端接连接状况和线序，每根跳线对应9组18个指示灯直观和持续显露连接状况和线序，共有72个指示灯分为36组，同时显露4根跳线的全部线序情况，其中每根屏蔽跳线对应2个指示灯显露屏蔽层连接状况，能够直观判别铜缆的跨接、反接、短路、断路等故障。 （3）设备两侧立柱预设18个Φ25穿线孔，顶冒预设5个Φ25穿线孔。能够完成PVC管/钢管暗埋穿线模仿实训功能。 （4）开放式立柱设定有桥架布线实训功能和装配互联网插头座功能。 （5）能与互联网配线架、通信跳线架结合实行多种端接实训，拟真机储物柜内配线端接。 （6）能够实行屏蔽永久链路、非屏蔽永久链路的搭建与测量试验技能实训。 （7）能够实行25对大对数电缆的端接原理和技能实训；能够实行25对大对数电缆永久链路的搭建与测量试验技能实训。 （8）能够模仿配线端接、永久链路常见故障，如：跨接、反接、短路、断路等。 （9）实训设备设定有5000次以上的端接实训功能。 （10）能够搭建多种互联网链路和测量试验链路的平台功能。 四、配套的教学资源。 1、为保证课程理论教学与实训教学统一性，设备具备为平台研发的正规出版社公研发行的教学资源。 |
8 | 台 |
| 3 | 全光网配线端接实训台（第二代） |
一、设备规格：长≥600mm,宽≥530mm，高≥1800mm 二、设备构造及配备 1、实训台平台1套： （1）实训台底座1套：长≥0.6米，宽≥0.5米，高≥0.1米；全钢构造，酸洗喷塑防锈处置整理。 （2）实训装置立柱2套：长≥1.7米，宽≥0.15米，高≥0.075米；全钢构造，内置直径25毫米穿线孔。立柱两侧均匀布置标准U设备装配孔。 （3）实训装置顶帽1套：长≥0.6米，宽≥0.15米，高≥0.09米；全钢构造，酸洗喷塑防锈处置整理。丝网印刷设备标示。 （4）实训装置面1套：长≥0.6米，宽≥0.28米，高≥0.09米；全钢构造，酸洗喷塑防锈处置整理。 （5）材料托盘两个1套：长≥0.485米，宽≥0.295米；全钢构造，酸洗喷塑防锈处置整理。 2、光纤配线端接实训仪1台 （1）设备规格：长≥480mm、宽≥310mm、深≥72mm；19寸标准机架装配。 （2）设备构造：仪表器具正面装配一排光纤指示灯，开关和两排光纤适配器，每排光纤适配器含有概括SC光纤适配器、ST光纤适配器、FC光纤适配器、LC光纤适配器四种。八个光纤指示灯对应四种光纤适配器的八口。两排光纤适配器端口之间插入1根光纤跳线，完成1个光纤链路，经过开关完成光纤指示灯闪烁或者常亮，直观检验测试和判别光纤跳线是否合格。能测量试验常用的SC-SC,SC-ST,SC-FC,SC-LC,ST-ST,ST-FC,ST-LC,FC-FC,FC-LC,LC-LC等10种光纤跳线的通断。能同时测量试验多种多根光纤跳线的通断而无需换连接口，无论单多模，功能强大。能测量试验熔接光纤跳线、冷接光纤跳线的通断，形成综合性实训。仪表器具是全光纤形式，无光电变换设备，功能平稳。 3、8口SC+8口ST结合式光纤配线架2台， （1）19寸、1U，16个光纤适配器，8个ST光纤适配器、8个SC光纤适配器。 （2）设定有光缆固定和保护功能、光缆熔接功能、以及光缆纤芯和尾纤保护功能。 4、48口SC光纤配线箱(ODF)1台， （1）设备规格：长≥480mm、宽≥135mm、深≥300mm；19寸标准机架装配。 （2）能够同时搭建多种多路复杂光纤链路，实行光纤通信工程装配施工技术测量试验与实训。 5、其他备品备件：互联网理线环2个，光纤信息插头座4个，数码播放器1台，PDU电源插头座1个。 三、实训功能： （1）10种不一样连接器光纤跳线的通断测量试验实训。 （2）SC-SC口光纤链路搭建端接与测量试验实训；ST-ST口光纤链路搭建端接与测量试验实训；FC-FC口光纤链路搭建端接与测量试验实训；LC-LC口光纤链路搭建端接与测量试验实训；不一样连接口复杂光纤链路端接与测量试验综合实训。 （3）光纤熔接技能的实训实操。 （4）光纤冷接技能的实训实操。 （5）光纤信息插头座的装配实训。 （6）光缆布线、开缆、理线、盘纤等工程技能实训。 四、配套的教学资源。 1、为保证课程理论教学与实训教学统一性，具备为平台研发的正规出版社公研发行的教学资源。 |
4 | 台 |
| 4 | 全光网综合布线实训台 |
一、设备规格：长≥1.8米，宽≥0.61米，高≥2.5 米。 二、设备构造及配备 1、全钢构造实训实操平台1台： （1）实训台底座1套：长≥1.8米，宽≥0.5米，高≥0.1米；全钢构造，酸洗喷塑防锈处置整理； （2）实训实操台面1套：长≥1.78米，宽≥0.28米，高≥0.09米；全钢构造，酸洗蓝色喷塑防锈处置整理。台面铺放透明防滑垫； （3）实训装置立柱6套：长≥1.7米，宽≥0.3米，高≥0.075米；全钢构造，内置直径25毫米穿线孔。立柱两侧均匀布置标准U设备装配孔； （4）实训装置顶帽1套：长≥1.8米，宽≥0.3米，高≥0.09米；全钢构造，酸洗喷塑防锈处置整理。丝网印刷设备标示； 2、光纤布线CD实训模组1套； （1）模仿CD 核心交换机长≥480mm，宽≥180mm，高≥535mm，拟真核心互联网交换机，96个10/100Mbps RJ45 互联网连接口，18 个 SC 光纤连接口。设备构造、操作面板尺寸、声音与真实的核心交换机相似； （2）ODF 1 台：48 口光纤配线架，共分4 层，每层12 口；设定有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。内部应用抽屉式 构造，实操时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模型块。插入耐久性寿命>1000 次。 3、光纤布线BD实训模组1套； （1）模仿BD 汇聚交换机长≥480mm，宽≥180mm，高≥356mm，拟真汇聚互联网交换机，96个10/100Mbps RJ45 互联网连接口，18个SC 光纤连接口。设备构造、操作面板尺寸、声音与真实的核心交换机相似； （2）结合光纤配线架4台：实训教学专用光纤配线架，应用多功能结合式构造；铁板厚度和强度远远超过工程设备，结实坚固，特别适合数千次的反复装配和拆卸实训实操；光纤配线架装配的耦合器既能适用单模光纤也能适用多模光纤；既能装配室外光缆，也能装配室内光缆；既有ST 圆口，也有SC 方口； 4、光纤布线FTTH实训模组1套； （1）装配多功能孔板1套：孔板预留多个螺丝孔，孔距为100mm。每个螺孔能够保证10000次重复螺丝的上下；实训一致性好，寿命长。上面装配备有光纤入户作业区子系统4 套，有ST口、SC口、FC口等； 5、光纤布线FD实训模组1套 （1）预留开放式机架1套，可装配各种互联网路由交互设备，实行互联网工程综合性实训内容； （2）侧面理线桥架2套：侧面立柱预留Φ25暗管孔21个，可实行暗管穿线和作业区底盒操作面板装配； 6、光纤布线系统配套设备1批 （1）室外光缆支撑架2个；互联网摄像机1台；光纤收发器2个；光交换机1台；手动弯管器1个；互联网配线架1个；理线环4个；光纤接续盒1个；机架式服务器PDU专用电源1套，数码播放器1台。 三、设备功能 1.全光网建筑群光缆架空装配实训；全光网设备间配线端接技术实训； 2.全光网管理间配线端接技术实训；全光网作业区光口插头座装配实训； 3.互联网摄像机装配与系统调节测试实训；光纤冷接、熔接实训；光缆永久链路装配与测量试验实训。 4. 为保证设备互联互通，适用正常教学实训，要求与智能楼宇系统工程技术实训室和智慧社区工程技术实训室主要平台设备为同一品牌。 四、配套的教学资源。 1、为保证课程理论教学与实训教学统一性具备为平台研发的正规出版社公研发行的教学资源 |
4 | 台 |
| 5 | 光纤熔接机 |
一、设备规格：长≥150mm，宽≥150mm，高≥150mm 二、设备技术描述： （1）、适用光纤：SM (单模), MM (多模), DS (色散位移)光纤, NZDS (非零色散位移，即G.655光纤)。 （2）、熔接机类型：单芯熔接机。（3）、包层外径：80 to150μm。（4）、被覆光纤直径：100 to1000μm。 （5）、光纤夹具：多功能夹具，适用来裸光纤、尾纤、跳线、皮线光纤。（6）、光纤切割长度：8-16mm。 （7）、光纤对准：精细对准、纤芯对准、包层对准、 （8）、平均接续损耗：0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS)。（9）、熔接时间：9 秒（标准SM）。 （10）、回波损耗：优于 60dB。（11）、熔接程序：12组工厂预置，188组用户设定。 （12）、估计损耗：可用。（13）、接续损耗存储：10000组*新接续成果，存储100组*新熔接图像。 （14）、光纤放大倍数：X轴和Y轴单独显露，放大倍数380倍；或X/Y轴同时显露，放大倍数200倍。 （15）、显露：高功能5.7英寸彩色LCD显露屏，显露内容可翻转,便利双向实操。 （16）、作业环境：0--5000m(海拨)， 0 -- 95%(湿度)，-10～50℃(温度（℃）)。（17）、张力测量试验：2N。 （18）、电极寿命：3000次。（19）、加热模式：加热时间1～60秒可调(具备快速加热功能)。 （20）、经典型加热时间：30 秒(标准)。（21）、热缩套管：60mm, 40mm 和一系列微缩套管。 （22）、锂电池容量（KV）：约250次接续及加热（经典型）。（23）、电源：交流AC适配器写入电压（V）100-240V，50／60Hz （24）、防风功能：在15m/s的强风下能实行接续。（25）、重量（kg）：2.1kg（不含电池）2.5kg（含电池）。 |
1 | 台 |
| 6 | 光纤冷接与测量试验工量具箱 |
一、设备规格：长≥0.435米，宽≥0.275米，高≥0.125米 二、配备表单及技术描述：1.工量具箱箱体1个，存取工量具用。2.光功率（W）计1个，光缆测量试验用。3.红光笔1个，光源和光缆通断测量试验用。4.皮线剥皮钳1把，皮线光缆剥外皮专用工量具。5.光纤切割刀1把，用来切割光纤。6.多用剪1把，剪断室内光缆、皮线光缆用。7.光纤剥皮钳1把，适用来剪剥光纤的各层保护套。8.酒精泵1个，用来存储与泵出酒精。9.垃圾盒1个，用来收容废弃光纤碎屑。10.无尘纸10张，用来清洁裸纤,专用纸。11.快速连接器10个，皮线专用 ，免装配工量具。12.快速连接器10个，皮线光缆、单模光缆通用，配备导轨。13.皮线光缆冷接子10个，皮线光缆、单模、多模光缆通用，配备导轨。14.光纤冷接子10个，配备冷接子组装工量具。15.室内光缆10米，单模4芯室内光缆。16.皮线光缆20米，2X3mm皮线光缆。 |
1 | 个 |
| 7 | 光纤工量具箱 |
一、设备规格：长≥0.435米，宽≥0.275米，高≥0.125米 二、配备表单及技术描述： 1.束管钳1把，开剥光纤束管。2.8寸多用剪1把，剪断纤维。3.剥皮钳1把，剥除光纤涂覆层。4.美工刀1把，切割。5.6寸尖嘴钳1把，开剥辅助工量具。6.6寸钢丝钳1把，开剥辅助工量具。7.6寸斜口钳1把，开剥辅助工量具。8.光纤剥线钳1把，切割。9.6寸活动扳手1把，紧固螺丝。10.横向开缆刀1把，横向开剥光缆外护套。11.清洁球1把，吹浮灰。12.背带1条，背工量具箱用。13、酒精泵1个，存储与泵出酒精。14、2米钢卷尺1把，测量长度。15、结合螺丝批1套，紧固螺丝用。16、微型螺丝批1套，紧固微型螺丝用。17、镊子1把，夹持小件物品。18、记号笔1个，编号标记。19、红光笔1个，发射红光。20、酒精棉球1包，清洁用。 |
1 | 个 |
| 8 | 综合布线工量具箱 |
一、设备规格：长≥0.52米，宽≥0.315米，高≥0.16米 二、配备表单及技术描述： 1.互联网压线钳1把，压接水晶头用。2.互联网打线钳2把，模型块打线用。3.2米钢卷尺1把，长度和位置测量用。4.活扳手，150mm（6寸）2把，螺丝固定用。5.Φ6X150螺丝刀2把，螺丝固定用。6.锯弓1把，切割用。7.钢锯条5根，切割用。8.美工刀2把，切割用。9.线管剪1把，PVC管裁断用。10.8寸老虎钳1把，夹持物件。11.6寸尖嘴钳1把，夹持物件。12.镊子1把，夹持物件。13.不锈钢角尺1把，90度角测量用。14.条形水平尺1把，测量水平和垂直用。15.Φ20弯管器1个，Φ20PVC冷弯管成型用。16.计算器1个，计算用。17.Φ10麻花钻头2个，开孔用。18.Φ8麻花钻头2个，开孔用。19.Φ6麻花钻头2个，开孔用。20.M6丝锥2个，攻丝用。21.十字批头2个，电动起子配套用。22.RJ45水晶头10个，维修备用。23、.6X15螺丝10个，维修备用。24.线槽剪1个，切断PVC线槽用。25.弯头模具1把，线槽成型用。26.剥线钳2个，剥线用。27.丝锥架1个，夹持丝锥用。 |
8 | 个 |
| 9 | 配套实训工量具 |
1.不锈钢实操台：8张，高0.75米,宽0.6米,长1.2米。不锈钢操作面板1套,方钢支撑架2个，棚板1张。 2.登高梯子：8个，四阶，高1.5米，登高固定设备 3.器件材料存放架：2台，长1.8米，宽0.4米，高1.8米。全钢构造,4层棚板,存放线槽和线管。 4.电动起子：8把，充电式，600转/分钟，开孔固定螺丝。 |
1 | 批 |
| 10 | 配套实训设备 |
1.互联网配线架（机架式）：8个，19"24口。 2.底盒+操作面板：120套，RJ45/RJ11口,86系列，透明。 3.光纤插头座：24个，长86毫米，宽45毫米，高86毫米。 4.TV插头座：8个，长86毫米，宽45毫米，高86毫米。 5.互联网模型块：240个，超五类RJ45。 |
1 | 批 |
| 11 | 辅材 |
1.铜缆：4箱，超五类网线，300米/箱。 2.CATV缆：40米，闭路电视线，75-5。 3.TV接头：20个，75-5线配套。 4.波纹管：100米，外径Φ21.2毫米，内径Φ17毫米塑料波纹管。 5.波纹管接头：80个，外径Φ21.2毫米，内径17毫米。 6.十字螺丝：1000个，M6，可重复拆卸10000次。 7.RJ45水晶头：7盒，超五类，100个/盒。 8.L型支撑架：40个，厚度3毫米。 9.塑料线扎：8包，3X100毫米，1000个/包。 10.热缩管：20包，光纤保护套，50个/包。 11.20毫米 PVC冷弯管：长1.75米80根，Ф20弯头40个，Ф20直接头80个，Ф20三通40个，Ф20/Ф6孔管卡200个。 12.宽度20毫米 PVC线槽：长1.75米40根，宽度20弯头80个，宽度20堵头20个，宽度20三通20个。 13.宽度40毫米 PVC线槽：长1.75米40根，宽度40弯头40个，宽度40堵头20个，宽度40三通20个。 14.光缆：室内多模4芯40米，室内单模4芯40米。 15.光纤跳线：ST-ST多模40根，ST-ST单模40根，SC-SC多模40根，SC-SC单模40根，ST-SC多模40根，ST-SC单模40根。 |
1 | 批 |
| 12 | 环境改造 | 美化处置整理、电源、实训规程、实操流程等挂图。 | 1 | 项 |
| 13 | 商品储物柜 | 六斗移门储物柜，优质冷轧铁板，静电环保喷塑，分体储物柜，中六抽，上节880mm玻璃位移门，内一块可调节隔板，每抽屉均配备锁具，灰白色，尺寸约为1180mm*400mm*1800mm。 | 4 | 个 |
