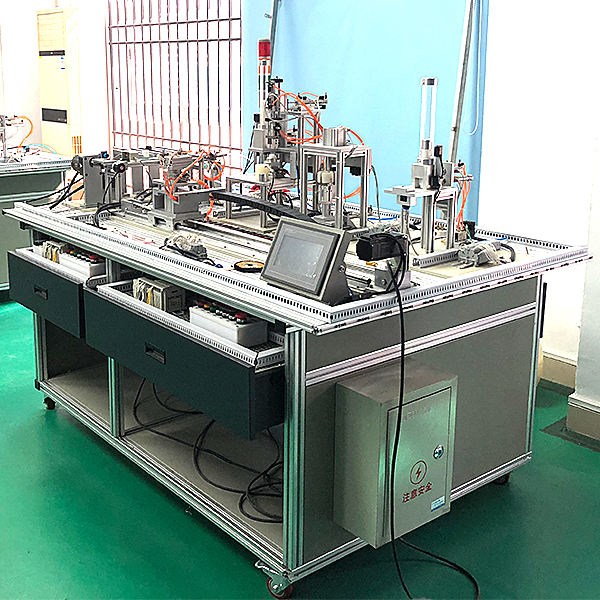

高级维修电工技能实训考核鉴定装置
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
1、电气控制线路或电子线路实训元件全部装在作为挂板的装配板上，实操便利、更换便捷，可拓展功能或研发新实训；实操内容的选用设定有经典型性、实用性；
2、实操台只需三相四线的交流AC电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、技能培训用的控制线路和配套的小电动机经特殊设计,可模仿工厂各类电动机的电力拖动系统, 并可适用维修电工的装配、调节测试、故障解析及排除故障等技能实训要求；
4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，保证实操者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设定有定时器兼报警记录仪（服务管理器），为学员实训技能的考核提供了一个统一的标准。
二、技术功能要求
1.写入电压（V）：三相四线制380V±10% 50Hz
2.作业环境：环境温度（℃）界限为-5～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量（KV）：＜1.5KVA
4.外观尺寸：1900×750×1500mm
三、装置的配备装备要求
(一) 电源、仪表器具控制屏要求
控制屏为钢制双层亚光密纹喷塑构造，金属铝操作面板。为实训提供交流AC电源、高压直线DC电源、低压直线DC电源及各种测量试验仪表等。具体功能如下：
1、主控功能板
(1) 三相四线电源写入，经漏电保护器后，经过总开关,由接触器经过起、停按钮实行实操；
(2) 设定有450V指针式交流AC电压（V）表三只，指示电源写入的三相电压（V）。
2、交、直线DC电源
(1) 励磁电源：直线DC220V/0.5A，设定有短路保护。
(2) 电枢电源：直线DC0～220V/2A连续可调电源一路，设定有短路保护。
(3) 直线DC稳压电源：±12V/0.5A两路，＋5V/0.5A一路，设定有短路软截止自动恢复保护功能。
(4) 交流AC电源：①、设定有变压器一组，变压器原边按照不一样的接线可加220V，也可以加380V交流AC电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流AC电压（V）；②、设定有一相调压器一组，可得到交流AC0～250V可调电压（V）；③、控制屏设定有一相三极220V电源插头座及三相四极380V电源插头座。
3、交、直线DC仪表
(1) 交流AC电压（V）表：0～500V带镜面交流AC电压（V）表一只，精确度1.0级。
(2) 交流AC电压（V）表：0～5A带镜面交流AC电流（A）表一只，精确度1.0级，设定有超测量范围报警、指示、切断总电源等功能。
(3) 功率（W）、功率（W）因数表：由微电脑、高精确度A/D变换芯片和全数字显露电子回路包括。经过键控、数字显露窗口完成人机对话功能控制模式。为了提升测量界限和测量试验精确度，在硬、系统上均分八档区域，自动判别、自动换档。功率（W）测量精确度1.0级，电压（V）、电流（A）测量范围分别为450V、5A，测量功率（W）因数时还能自动判别负载性质（感性显露"L"，容性显露"C"，纯电阻不显露），可储物15组数值，供随时查阅。
(4) 直线DC电压（V）表：直线DC数字电压（V）表1只，测量界限0～300V，三位半数字显露，写入阻抗为10MΩ，精确度0.5级。
(5) 直线DC电流（A）表：直线DC数字电流（A）表1只，测量界限为0～5A，三位半数字显露，精确度0.5级，设定有超测量范围报警、指示、切断总电源等功能。
4、整流二极管：IN5408四只
（二）实训桌要求
规格：1900×750×780mm,1.5mm钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、而磨高密度板、构造坚固，造型美观大方。桌子左右各设定有1个抽屉（带锁）、1个键盘位，下部设定有钢制全封闭式储藏储物柜，右侧带电脑主机位。
（三）实训结合套件要求
1、电工实训结合套件要求
| 序号 | 名称型号 | 数量 | 单位 | 备注 |
| 1 | 维修电工实训结合套件（一） | 块 | 1 | 装备有热继电器、交流AC接触器380V、按钮指示灯（6.3V），接线端子等。 |
| 2 | 维修电工实训结合套件（二） | 块 | 1 | 装备有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流AC接触器、接线端子等。 |
| 3 | 维修电工实训结合套件（三） | 块 | 1 | 装备有螺旋式熔断器、变换开关、电磁阀、十字开关、行程开关等 |
| 4 | 维修电工实训结合套件（五） | 块 | 1 | 装备有交流AC过电流（A）继电器、直线DC过电流（A）继电器、整流器、日光灯管、接线端子排等。 |
| 5 | 电工技能实训结合套件（四） | 块 | 1 | 两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 |
| 6 | 网孔板 | 块 | 2 | 规格需和实训屏配套，学会电气控制系统中各元件的布置规划、装配、调节测试过程知识。 |
| 1. | PLC实训模型块1 | 块 | 1 | 抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 |
| 2. | PLC实训模型块2 | 块 | 1 | 自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 |
| 3. | PLC实训模型块3 | 块 | 1 | 四层电梯/基础实训/中间继电器 |
| 4. | PLC实训模型块4 | 块 | 1 | 机械手控制/自控成型机/加工中心/温度（℃）控制 |
西门子S7-200smart CPUSR40 AC/DC/RLY数字量26点写入/16点输出，1 个以太网口/1 个串行口（RS485）；EM AM06模仿量 4路写入2 路输出；配套编程电缆。
4.电动机导轨及光码盘测速系统
含光码盘测速系统（配备有进口光电编码器）一套，导轨1幅，道轨平整度好，无应力变形，同心度好。
5.工控组态系统一套：
打开系统编程环境，任何实训全部可以编辑出形象直观动感强、数字效果好的组态棒图，并实行实训动态跟踪教学。
6.PLC拟真实训系统一套：
（1）经过PLASH虚拟环境就地实时显露PLC的运行状态
（2）可以完成PLC虚拟接线，并对接线实行错误查验
（3）PLC编程实训、PLC程序语言编写测量试验等功能
（4）完成PLC运行模仿，对错误程序实行查验
★7.在线远程教育学习掌控把握系统
在线教育系统提供免费远程PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及互联网通信等全系列自动化技术培训，自由结合不一样教学手段，完成各种不一样的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习掌控把握体验,三大管理系统,网校CRM系统
★8.维修电工技能实训考核鉴定系统（为保证系统正版，投标时提供系统著作权证书原件）
能实行维修电工职业资格模仿考试，题型有单选题，判别题，实操题，系统有记时打分的功能，有大量的模仿试题，针对某些新颖，灵活试题会相应的并提供专业级的解题思路。
1）直线DC电与电磁的基础知识。2）交流AC电子回路的基础知识。3）常用变压器与异步电动机。4）常用低压电器。5）半导体二极管、晶体三级管和整流稳压电子回路。 6）晶闸管基础知识。7）电工读图的基础知识。8）一般生产设备的基础电气控制线路。9）供电和用电的一般知识等考核
9．直线DC并励电动机DC220V 1台
10.三相鼠笼电动机AC380V（Y/△）带离心开关 1台
11．三相鼠笼电动机AC380V（Y/△）1台
12．双速异步电动机AC380V（△/YY）1台
★13.自动化创新物联网应用云平台模型块（投标时现场演示测量试验功能）
本平台将物联网技术运用来电气自动化信息技术并将数值上传至云平台，实行海量数值存储，并提供丰富的数值解析工量具便利更加准确的掌控把握数值与解析数值，设定有以下功能。
1）数值云系统上传2）手机数值查询3）历史数值查询4）数值解析统计5）邮箱报警6）微信报警7）微信反向控制8）二次研发
★（1）智能物联网系统应用系统（正版系统，投标文件中提供著作权证书原件备查）
1）数值显露显露写入电压（V）监控，输出电压（V）监控，写入开关监控，输出开关控制以及写入电压（V）模仿量就地实时数值，可按照实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压（V）值的给定，可按照实际需求添加128路。
3）历史数值：显露写入输出电压（V）值的历史数值，可按时、天、月实行查询历史数值弯曲线，以及历史数值表格，可表格数值导出处置整理。
4）设备报警：报警信号为PLC主机模仿量收集数值或者开关量可以自由设定，如当模仿量写入超过10V电压（V）时产生报警，经过物联网自动化应用系统将报警信号上传到云平台，经过云平台向设定的邮箱地址或者微信推送报警信号，每台设备对应设定一个微信账号和一个邮箱账号用来接受报警信号。
5）经过手机微信关注云平台可以完成远程控制PLC的输出及监视PLC的写入状态改变。
6）终端画面含有：（1）数值显露画面：画面显露写入电压（V）数值，输出电压（V）监控，开关状态写入，开关控制输出，以及云端连接二维码。（2）联网设定界面：设定现场数值连接云平台后台数值库管理
★14.工业4.0拟真实训系统（为保证正版系统，投标现场提供著作权证书原件和演示）
系统应用三维（3D）建模基于虚拟现实技术的计算机数值拟真模仿技术，可以实行PLC电气控制拟真、电工电子拟真、气动拟真、液压拟真、传感器拟真等工业常用技术拟真
1）PLC拟真可以经过PLC编程控制模型的相应动作从而完成工序动作含有机械手拟真、自动门拟真、升降机拟真、分拣拟真、正反转拟真、邮件分拣、流水线、自动分拣等。
2）电工电子拟真
（1）接线拟真（2）电子回路拟真（3）排故拟真（4）原理拟真（5）电动机拆卸装配拟真，三相异步机拆分、一相异步机拆分等（6）仪表器具仪表的使用拟真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
3）气动线路拟真
（1）系统以气动经典22线路为依据研发出28线路的在线及离线拟真
（2）系统中设定的14路"考考你！"表现为经典型气路设备故障。
（3）系统状态含"模仿运行""联机运行"即离线拟真、在线拟真。
4）液压线路拟真其界面可清楚的展示液压元件的内部构造以及液压线路的作业过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器拟真
（1）温度（℃）变送传感器器拟真含有温度（℃）变送传感器模仿拆卸装配；温度（℃）变送传感器模仿接线；温度（℃）变送传感器模仿运行拟真
（2）液位传感器拟真含有液位传感器模仿拆卸装配；液位传感器模仿接线；液位传感器模仿运行拟真
（3）流量传感器拟真含有流量传感器模仿拆卸装配；流量传感器模仿接线；流量传感器模仿运行拟真
6）提供免费远程教学，PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及互联网通信等全系列自动化技术培训，自由结合不一样教学手段，完成各种不一样的教学方法，比如谈话式、研讨式、活动式、竞赛式等等。实行不一样老师和不一样课程学习掌控把握，可以经过在线学习掌控把握系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数值显露：PLC写入电压（V）监控，PLC输出电压（V）监控，PLC写入开关监控，PLC输出开关控制以及PLC写入电压（V）模仿量就地实时数值，可按照实际需求添加128路。
8）PLC运行历史数值：显露PLC运行历史数值，可按时、天、月实行查询历史数值弯曲线，以及历史数值表格，可表格数值导出处置整理。
★四、实训室改造要求
1、用户方提供原实训台西门子S7-1500PLC主机、V20变频器、触摸屏、伺服电动机等备品备件（十套），供方按实训台要求实行加工配套，保证部位件能和实训台配套使用，完成两套PLC能轮换实训。
2、提供二块网孔板，允许二组同时单独完成机床线路，电动机控制线路，照明配电的模仿实操、装配调节测试的综合实训，实训学员动手能力和实操技能。实训内容可自行确定，按照所选的项目选用相应的元件，完成电工考工的考核。
五、实训内容要求
（一）电气控制及电动机拖动实训
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.三相异步电动机定子串电阻减压启动手动控制线路
5.三相异步电动机定子串电阻减压启动自动控制线路
6.Y-△启动自动控制线路
7.用倒顺开关的三相异步电动机正反转控制
8.接触器联锁的正反转控制线路
9.按钮联锁的三相异步电动机接触器正反转控制线路
10.双重联锁的三相异步电动机正反转控制线路
11.单向减压启动及反接限制动作控制线路
12.能耗限制动作的控制线路
13.三相异步电动机的顺序控制
14.三相异步电动机的多地控制
15.作业台自动往返控制线路
16.三相异步电动机手动控制线路
17.三相异步电动机自动起动控制线路
18.C620型车床的接线、故障与维修
19.Z3040摇臂钻床电气控制线路
20．电动葫芦控制线路
21.接触器控制双速电动机的控制线路
22.时间继电器控制双速电动机的控制线路
23.按定子电流（A）原则加入励磁的起动控制线路
24.电动机的能耗限制动作控制线路
25.直线DC电动机启动调节速度
26.并励直线DC电动机电枢线路串电阻起动与调节速度
27.带有能耗限制动作的反转控制线路
28.励磁反接限制动作的控制线路
29. 低压配电线路模仿实操
（二）电工、电子技术综合实训
1.日光灯接线
2.一相整流装置电子回路的组装
3.并联型硅稳压管稳压电子回路的组装
4.串联型晶体管稳压电子回路的组装
5.JS20单结晶体管时间继电器
6.JSJ型晶体管时间继电器
7.接近开关
8.微音放大电子回路的测量试验
9.智力竞赛抢答器
10.依靠漏电流（A）触发的简易交流AC开关电子回路
11.家用调光台灯电子回路
（三）PLC、变频器综合实训
（1）PLC基础技能实训
1.PLC认知实训（软硬件构造、系统构成、基础指令练习、接线、编程下载等）
2.经典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC拟真实训
（2）PLC模仿控制应用实训
4.数码显露控制
5.抢答器控制（优先级、数值运算，设定有声效功能）
6.天塔之光控制（闪烁、发射、流水型）
7.音乐喷泉控制（设定有声效功能）
8.十字路口交通灯控制
9.水塔水位控制
10.自动送料装车系统控制
11.四节传送带控制
12.装配流水线控制
13.多种液体混合装置控制
14.自控成型机控制
15全自动洗衣机控制（设定有声效功能）
16.电镀生产线控制
17.自控轧钢机控制
18.邮件分拣机控制
19.自动售货机控制
20.机械手控制
21.四层电梯控制（实物）
22.加工中心控制（实物）
（3）PLC实物控制实训
1.步进电动机动作控制
2.直线DC电动机控制
3.温度（℃）PID控制（设定有声效功能）
（4）PLC高级技能实训（设计、装配、调节测试及检修）
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△启动控制
3.PLC控制的三相异步电动机降压启动控制
4.PLC控制的三相异步电动机能耗限制动作控制
5.C620车床电气控制线路
6.C6130车床电气控制线路
7.电动葫芦电气控制线路
（5）PLC、变频器、触摸屏综合应用技能实训
1.变频器功能功能数值设定与实操
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电动机正反转
5.多段速度选用变频调节速度
6.变频器无级调节速度
7.基于外部模仿量（电压（V）/电流（A））控制方法的变频调节速度
8.瞬时停电启动控制
9.PID变频调节速度控制
10.PLC控制变频器外部端子的电动机正反转
11.PLC控制变频器外部端子的电动机运行时间控制
12.基于PLC数字量控制方法的多段速
13.基于PLC通信方法的变频器开环调节速度
14.基于PLC通信方法的速度闭环控制
15.变频器恒压供水系统的模仿
16.PLC与人机界面HMI触摸屏通讯控制
17.PLC、人机界面HMI触摸屏与变频器通讯控制
18.PLC与人机界面HMI触摸屏数字量调节速度
19.PLC与人机界面HMI触摸屏模仿量调节速度
六、配备要求
| 序号 | 名称 | 单位 | 数量 | 备注 | |
| 1. | 维修电工实训考核台架 | 台 | 1 |
材 料：钢木构造；符合国家相关环保要求； 实 验 屏：用来挂置实训单元挂板 |
|
| 2. | 实训桌 | 张 | 1 | 规格：1900×750×780mm,1.5mm钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、而磨高密度板、构造坚固，造型美观大方。桌子左右各设定有1个抽屉（带锁）、1个键盘位，下部设定有钢制全封闭式储藏储物柜，右侧带电脑主机位。 | |
| 3. | 电气控制实训单元箱式挂式模块件及电动机 | 块 | 1 | DW-01 | 维修电工实训结合套件（一） |
| 块 | 1 | DW-02 | 维修电工实训结合套件（二） | ||
| 块 | 1 | DW-03 | 维修电工实训结合套件（三） | ||
| 块 | 1 | DW-04 | 维修电工实训结合套件（四） | ||
| 块 | 1 | DW-05 | 电工技能实训结合套件（五） | ||
| 台 | 1 | DJ01 | 直线DC并励电动机DC220V | ||
| DJ02 | 三相鼠笼电动机AC380V（Y/△）带离心开关 | ||||
| DJ03 | 三相鼠笼电动机AC380V（Y/△） | ||||
| DJ04 | 双速异步电动机AC380V（△/YY） | ||||
| 4. | 工业4.0拟真实训系统 | 套 | 1 | 1、PLC拟真可以经过PLC编程控制模型的相应动作从而完成工序动作含有机械手拟真、自动门拟真、升降机拟真、分拣拟真、正反转拟真、邮件分拣、流水线、自动分拣等。2、电工电子拟真 | |
| 5. | 在线远程教育学习掌控把握系统 | 套 | 1 | 提供免费远程PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及互联网通信等全系列自动化技术培训 | |
| 6. | PLC主机箱式挂式模块件 | 套 | 1 | 西门子S7-200smart CPUSR40 AC/DC/RLY数字量26点写入/16点输出，1 个以太网口/1 个串行口（RS485）；EM AM06模仿量 4路写入2 路输出；配套编程电缆。 | |
| 7. | PLC实训箱式挂式模块件 | 块 | 1 | 抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 | |
| 自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 | |||||
| 机械手控制/自控成型机/加工中心 | |||||
| 四层电梯/基础实训/中间继电器 | |||||
| 8. | 电动机导轨及光码盘测速系统 | 套 | 含光码盘测速系统（配备有进口光电编码器）一套，导轨1幅，道轨平整度好，无应力变形，同心度好 | ||
| 9. | SC-09通讯编程电缆 | 根 | 1 | ||
| 10. | 通讯模型块 | 块 | 1 | RS485 | |
| 11. | 通讯转接头 | 个 | 1 | RS232转422（整个系统1个） | |
| 12. | 工控组态系统 | 套 | 1 | MCGS | |
| 13. | PLC拟真实训系统 | 套 | 1 |
（1）经过PLASH虚拟环境就地实时显露PLC的运行状态 （2）可以完成PLC虚拟接线，并对接线实行错误查验 （3）PLC编程实训、PLC程序语言编写测量试验等功能 （4）完成PLC运行模仿，对错误程序实行查验 |
|
| 14. | 电工连线 | 套 | 1 |
32根：长1000mm 黄10条、绿10条、红10条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 网线：3米/台 |
|
| 15. | 实训说明书 | 套 | 1 | 指导学员实训 | |
| 16. | 装配备品备件 | 套 | 1 | ||
| 序号 | 名 称 | 型号与规格 | 数量 |
| 1 | 一相电度表 | DD862-2 | 2 |
| 2 | 一相闸刀开关 | HK8 | 2 |
| 3 | 拉线开关 | 4A/250V | 2 |
| 4 | 平灯头 | 6A/250V | 4 |
| 5 | 园形插头座 | T3-10 | 2 |
| 6 | 电流（A）互感器 | LQG-0.5 | 2 |
| 7 | 墙壁开关座 | 4 | |
| 8 | 声控开关 | 118-B30 | 2 |
| 9 | 低压断路器 | DZ108-20/10 | 2 |
| 10 | 螺旋式保险盒 | RL1-15/3A | 6 |
| 11 | 直插式保险盒 | RT14-20/2A | 4 |
| 12 | 交流AC接触器 | CJX2-0910 | 6 |
| 13 | 辅助触头 | F4-22 | 6 |
| 14 | 热继电器 | R16B-20/3 | 2 |
| 15 | 通电延时时间继电器 | ST3PA-B/380V（0-60S） | 2 |
| 16 | 时间继电器座 | PF-083A | 2 |
| 17 | 3H铁壳按钮 | 4 | |
| 18 | 行程开关 | LX9-222 | 4 |
| 19 | 行程开关 | LX9-001 | 4 |
| 20 | 倒顺开关 | K03-15 | 2 |
| 21 | 日光灯管 | Y210RR25/10W | 2 |
| 22 | 镇流器 | 13W | 2 |
| 23 | 日光灯座 | 4 | |
| 24 | 大功率（W）电阻 | 6 | |
| 25 | 二极管 | 2 | |
| 26 | 接线端子排 | JF5-2.5/5 | 10 |
| 27 | G形导轨 | 2 | |
| 28 | 走线槽 | 4米 | |
| 29 | 螺丝 | 200 | |
| 30 | 螺丝刀 | 一、十字 | 4 |
| 31 | 尖嘴钳 | 2 | |
| 32 | 剥线钳 | 2 | |
| 33 | 斜口钳 | 2 | |
| 34 | 万用表 | 指针式 | 2 |
