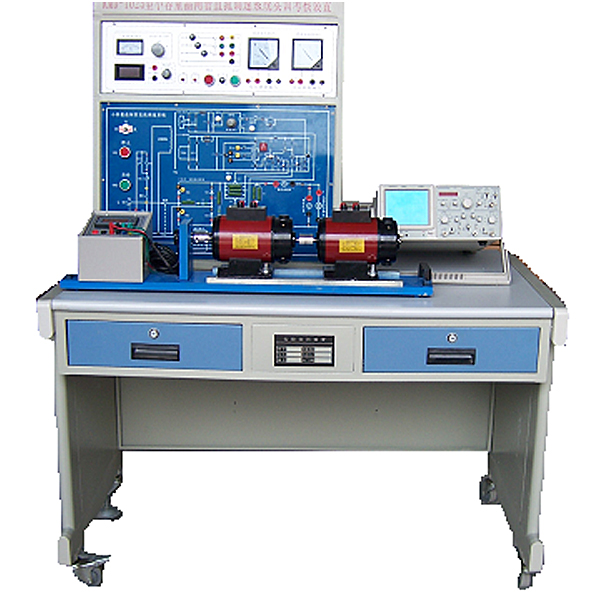

变压器综合试验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
一、设备特别点
●符合GB/T4776，GB/T5169，GB/4285-1993等相关国家标准。
●ZR-BTT02 变压器综合试验台主要是对电力变压器，配电变压器的空载、负载特性实行试验，也可对被试变压器实行倍频感应及工频耐压试验。
●测量部分由高档单片机控制，数字显露，空载，短路等测量试验数值由单片机同步采样，避免了传统试验方法中电压（V），电流（A）表，功率（W）表分别读数并由人工计算造成的误差。
二、测量试验项目
●三相电压（V）有效值
●三相电流（A）有效值
●三相有功损耗
●三相无功损耗
●三相平均值电压（V）
●三相电压（V）平均值
●三相电流（A）平均值
●总功率（W）
●空载电流（A）百分比
●阻抗电压（V）百分比
●频率
●功率（W）因数
●倍频感应试验
●变比组别测量试验
三、主要技术功能数值
|
项目 |
测量界限 |
相对误差 |
|
电压（V） |
0.1～500V |
+（0.2%读数+0.1%测量范围） |
|
电流（A） |
0.1～5A |
+（0.2%读数+0.1%测量范围） |
|
功率（W） |
U*I |
+（0.2%读数+0.1%测量范围） |
|
功率（W）因数 |
0.1~0.9999 |
+ 3个字 |
|
变比 |
1.000～9999.9 |
0.2级 |
|
组别 |
00～11 |
|
|
电源 |
AC220V+10% 50HZ+2% |
|
|
使用环境 |
作业温度（℃）界限0~40℃ 相对湿度30%~90% |
|
