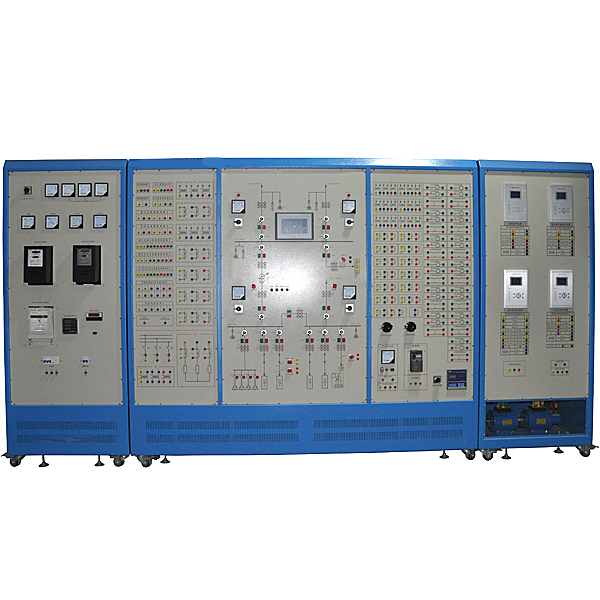

电气装置实训系统设备

一、系统简介：
ZR-FDQ01C型 电气装置实训系统设备是针对电气、自动化、机电等专业技术基础课实训要求，集合商业、家用以及工业用途的不一样线路系统，完成维修电工和电气装配工实训鉴定要求，研发的一种通用实训台。适合职业学校培养行业所需，设定有实际实操技能和工程施工能力的专业人才和初级管理人员。ZR-FDQ01C型 电气装置实训系统项目主要采用模仿房、模型块一和故障考核模型块三大部分构成。整体以铝制型材和钢制网孔板构成基础外框体结构，框体结构内部应用木板构成，较真实的反映施工现场。配备装备有专用电源控制箱式模型块，施工工量具线路与学员实训实操线路安全分离，控制电子回路电源的紧急停止及多路安全保障功能让设备设定有极高的安全可靠性。 ZR-FDQ01C型 电气装置实训系统装置含有照明配电箱、电气控制箱式模型块、电动机及驱动装置、LOGO逻辑控制器、故障考核模型块、线路器件材料、电工工量具、装配桌、电脑桌等。应用开放式、模型块化、多样化、 标准化设计。经过电气系统的设计、装配布置、接线、程序设计、调节测试、运行、故障检修等实操实训，使学员掌控把握电气设备装配、调节测试运行、维护等综合能力。
二、技术功能数值：
1、总电源：三相五线 AC380V±10％ 50Hz
2、安全保护：漏电保护（动作电流（A）≤30mA），过载保护，熔断器保护，急停保护
3、设备容量（KV）：3KW
4、环境温度（℃）：－10℃～40 ℃
5、相对湿度：≤85%
6、外观尺寸:1800mm×1200mm×2400mm
三、设备构造：
1、模仿房：整体以铝制型材、钢制网孔板和木工板构成梯形基础外框体结构，更真实模仿施工现场，更换便利，可实行电器的装配与布线；模仿房正面一侧立柱是电源控制系统，带有总电源控制、急停按钮和多组漏电保护，设定有电源指示运行指示和照明开关，单独提供220V、380作装配实训时使用电动工量具的供电电源。工业防水浸插头座和38V碟插端子提供220V、380电源输出用来实训调节测试运行，模仿房内部应用LED灯照明；
2、排故模型块：故障考核模型块应用铝制型材作为主框体结构，装配板和底座使用铁板制作，4个脚装配备有轮子，模型块位移便利。模型块设定有完整的楼宇中的室内照明电子回路、窗帘和风扇电动机控制电子回路，故障盒有不少于30个线路故障，可自由设定故障点的数量，故障设定变换便利。控制线路是全开放，在控制线路上实行检验测试，实训接近现实，便利实训任务教学和学员在实训中积累方法和经验，可实行室内照明电子回路、窗帘和风扇电动机控制电子回路故障解析排除。
3、实训备品备件（散件）：模型块含有照明控制线路、电气控制箱式模型块（配西门子可编器、基础电力拖动）等所需散件，可自行实行线路设计和装配调节测试，可实行穿线管路敷设、桥架的装配、照明装置的装配、逻辑控制器编程与调节测试、电动机正反转等实训；模型块应用散件模式，可按照元件自行设计电子回路，灵活可变。
4、电气控制箱式模型块门板开好的孔可自由的装配Φ22指示灯或按钮等，西门子可编器可用来楼梯照明、室外照明、门控制统、空调系统、或雨水泵等。模仿房是模拟真实的施工现场，在模仿房内实行装配实训，更贴近现实，使学员更容易学习掌控把握实用技能和经验积累。
5、住宅与楼宇智能控制实训模型块：住宅与楼宇智能控制实训模型块是以KNX楼宇智能控制系统作为控制系统，对区域内各类照明、空调、窗帘等电气设备实行自动化和集中控制管理，完成能源监测，不仅可有效管理楼宇的电气设备，提供灵活多变的使用功能和效果。
6、模型块以智能家居为主体，对照明、空调、窗帘等实行控制，控制系统可拓展性强，可以拓展控制烟雾探测器、入侵传感器和警报器构成的安全系统等。模型块使用开放式的跌插端子插头座，便利实训任务教学。
四、实训内容
1.金属管切割实训
2.电气管路敷设规范及实训
3.管内穿线的实操规范及实训
4.照明线路装配与工序技艺实训
5.照明线路检验测试与调节测试
6.桥架的装配与工序技艺实训
7.控制配电箱装配与工序技艺实训
8.电动机的点动控制线路装配与调节测试
9.电动机延时启停控制线路装配与调节测试
10.按钮联锁三相异步电动机正反转控制电子回路装配与调节测试
11.LOGO!逻辑控制器控制照明线路装配实训
12.LOGO!逻辑控制器水泵控制线路装配实训
13.逻辑控制器编程与调节测试实训
14.风扇和卷帘电动机控制线路故障解析与排除
15.照明线路故障解析与排除
16.智能控制照明线路装配与工序技艺实训
17.窗帘控制器控制线路装配与工序技艺实训
18.KNX系统总体的装配和布线实训
19.KNX系统编程与调节测试实训
