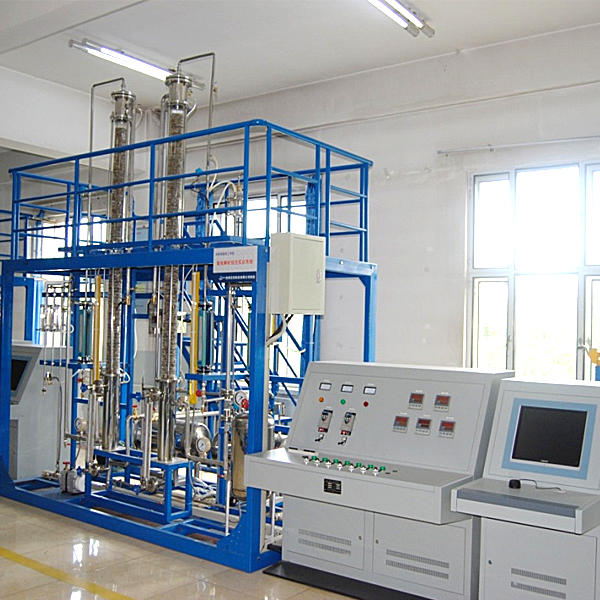

一、实训装置构成及特别点
1、装置运行介质为CO2-水体系。
2、设备框体结构：长×宽×高3700×2000×3700mm整机应用钢质装配框体结构（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。
3、吸收塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段，不锈钢φ120×300 mm；下部入口段，不锈钢φ200×500 mm；填料为φ100高效规整填料，带工业积液环及液体分布器。解吸塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段进口有机玻璃φ120×500 mm；下部入口段不锈钢φ200×500 mm；填料为填料为φ100高效规整填料，带工业积液环及液体分布器。CO2钢瓶。
4、机械设备配备：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，附属管道及阀门。
5、动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。
6、检验测试配备：吸收液流量控制，解析液流量控制，吸收/解析风机空气流量检验测试控制；CO2流量检验测试，吸收及检验测试温度（℃）检验测试。流量检验测试：自动检验测试及就地检验测试冗余设定。
7、就地智能仪表电器控制台：钢制喷塑内装配漏电保护空气开关、电流（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方法就地实行单独测控，完成各实训内容，同时留有DCS信号连接口，也可经过连接DCS控制系统实行控制。
8、解析仪表器具：CO2在线浓度解析仪（自备）
