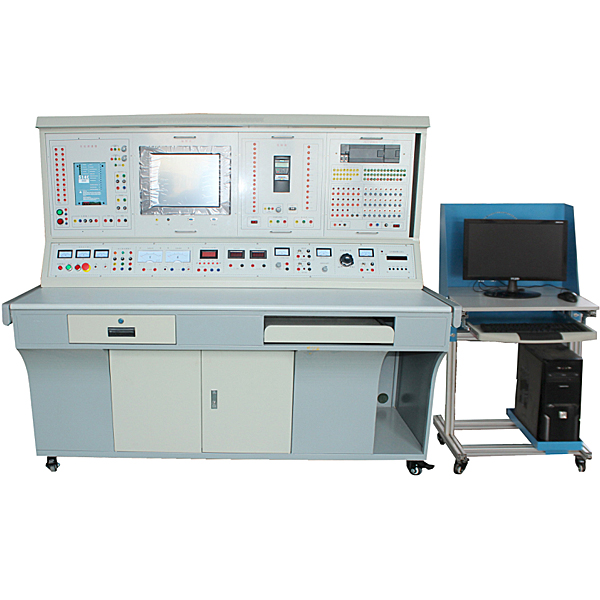

高级电工技术实验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
综合性强：高级电工技术实训台综合了目前国内各类院校电类基础课程的全部实训内容，用户可按照需要选购实训部位件，实训的深度可按照需要作灵活调节，普及与提升可按照教学的进度有机地集合。
整体性、一致性：实训所需的交直线DC仪表、交直线DC电源，信号源（含频率计）及常用的实训器件均密切集合实训的需要，集中在实训台上，方便老师指导实训教学。
科学性强：装置占地面积少，节约实训用房，减少基建投资；实训内容丰富，设计合理，除了能深入课程理论知识外，还可集合实际情况开设设计性、综合性实训。按照实训内容的具体情况，将强电部分和弱电部分的插头座和实验连接线分开，两种实验连接线全部应用高可靠带伸缩弹性手枪插连接线（不存在任何触电的可能），它们只能协作相应内孔的插头座，这样大大提升了实训的安全及合理性。
易布置、视野广：高级电工技术实训台的总高度为1.10米，适合目前实训室的发展需要，学员可以坐着听课或做实训，不会有压抑的感觉，也方便教师实行指导。
二、设备配备
高级电工技术实训台主要采用电源控制屏、实训桌、实训箱等构成。
（一）GE-01电源、仪表控制屏
控制屏为钢制双层亚光密纹喷塑构造，金属铝操作面板（凹字烂板技术），为实训提供交流AC电源、直线DC稳压电源、恒流源、功率（W）型智能函数信号发生器（含频率计）、各种测量试验仪表及实训器件等，具体功能如下：
1、控制及交流AC部分
(1) 三相0～450V及一相0～250V连续可调交流AC电源，配备装备1台三相同轴联动调压器，规格为1.5kVA/0～450V，克服了三只一相调压器应用链条构造或齿轮构造构成的许多缺点。可调交流AC电源输出处设定有过流保护，当相间、线间有过电流（A）及直接短路时均能自动保护，克服了调换保险丝带来的麻烦。配备有三只镜面指针式交流AC电压（V）表，经过变换开关可分别指示三相电网电压（V）和三相调压器的输出电压（V）值。
(2) 设定有定时器兼报警记录仪，平时作为时钟使用，设定有设定实训时间、定时报警、查询报警、切断电源等功能；还可以自动记录漏电警报、过流警报及仪表超测量范围警报的总次数。
(3) 提供电度表一只，规格为220V，3/6A，实训时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实训便利。
(4) 提供铁芯变压器1只，规格为50VA，36V/220V，原、副边设定有电流（A）插头座和保险丝，测量试验便利并能可靠保护变压器不损坏。
(5) 设定实训用220V、30W的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实训使用，可防止灯丝损坏。
--还提供信号插头座一只。
2、仪表操作面板
(1) 真有效值交流AC数字电压（V）表一只
实行真有效值测量，测量界限0～500V，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露。
(2) 真有效值交流AC数字电流（A）表一只
实行真有效值测量，测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，设定有超测量范围报警、指示及切断总电源等功能。
(3) 真有效值交流AC毫伏表一只
能够对各种复杂波动线的有效值实行精确测量，电压（V）测量试验界限0.2mV～600V（有效值），测量试验基础精确度达到±1%，测量范围分200mV、2V、20V、200V、600V五档，直键开关变换，三位半数字显露，每档均有超测量范围警报、指示及切断总电源功能。
(4) 智能交流AC功率（W）表（多功能）
由一套微电脑，高速、高精确度A/D变换芯片和全数字显露电子回路包括。经过键控、数字显露窗口完成人机对话的智能控制模式。为了提升测量界限和测量试验精确度，将被测电压（V）、电流（A）瞬时值的取样信号经A/D变换，应用专用的DSP计算有功功率（W）、无功功率（W）。功率（W）的测量精确度0.5级，电压（V）、电流（A）测量范围分别为450V、5A，可测量负载的有功功率（W）、无功功率（W）、功率（W）因数、电压（V）、电流（A）、频率及负载的性质；--还可贮存、记录15组功率（W）和功率（W）因数的测量试验成果数值，也可逐组查询。
(5) 数模双显直线DC电压（V）表（整体表）
数字显露直线DC电压（V）表：写入阻抗为10MΩ，精确度为0.5级，三位半数字显露；测量界限为0～200V，测量范围为200 mV、2V、20V、200V，直键开关变换，每档均有超测量范围警报、灯光指示功能；
指针式直线DC电压（V）表：精确度为0.5级，电压（V）表测量界限为0～200V，测量范围为200mV、2V、20V、200V，直键开关变换，每档均有超测量范围警报、灯光指示功能。
(6) 数模双显直线DC电流（A）表（整体表）
数字显露直线DC电流（A）表：精确度为0.5级，三位半数字显露，测量界限为0～2A，其测量范围为2mA、20mA、200mA、2A，直键开关变换，每档均有超测量范围警报、灯光指示功能；
指针式直线DC电流（A）表：精确度为0.5级，测量界限为0～2A，其测量范围为2mA、20mA、200mA、2A，直键开关变换；每档均有超测量范围警报、灯光指示功能。
3、直线DC电源
(1) 提供0～500mA连续可调恒流源一组，分三档可调，调动精确度1‰，负载平稳度≤5×10-4，规格限定改变率≤5×10-4，配备有数字显露直线DCmA毫安表指示输出电流（A），而且有输出开路、短路保护功能。
(2) 提供两路0.0～30V/1A可调稳压电源，从0V起调，配备有数字显露直线DC电压（V）表指示输出电压（V）值，而且有截止型短路软保护和自动恢复功能。
(3) 提供四路固定直线DC电源输出：±12V、±5V，每路均设定有短路、过流保护和自动恢复功能。
4、功率（W）函数信号发生器（带频率计）
(1) 频率界限：0.2Hz～2MHz，分七档
(2) 输出波动线：正弦波、三角波、方波、斜波、脉冲波
(3) 占空比调动：20%～80%
(4) 扫频速率：10ms～5s
(5) 输出电压（V）幅度：20VP-P（负载1MΩ）、10VP-P（负载50Ω），带输出衰减
(6) 输出保护：短路保护，抗写入电压（V）±35V（1分钟）
(7) 频率计：六位LED显露，外测频界限：0～50MHz，外测频感知度：100mV
(8) 输出幅度指示：三位LED数码管显露
5、 特别点：
全部端口设定有短路保护和抗写入电压（V）保护功能
设定有频率和输出幅度双显露功能(LED)
设定有功率（W）输出，便利实训教学
内置线性/对数扫频功能和外接调频功能
（二）GE-02实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造形美观大方。桌子左右各设定有两个抽屉(带锁)。桌面下的储物柜箱可用来存放实训箱、工量具及图纸文档实训指导书等。实训桌还设定有四个轮子和四个固定调动机构，方便位移和固定，有利于实训室的布置及调节。
（三）实训结合套件
配备的具体实训箱、能完成的实训内容与"THHE-1型"的一样。
三、装置的主要优点及安全保护体系
1、交流AC电源及供电主线路应用三相四线制(或三相五线制)电源写入，经电流（A）型漏电保护器、三相钥匙开关、接触器、三相调压器等输出，安全、便利、使用可靠。
2、三相交流AC电源0～450V连续可调，一相交流AC电源0～250V连续可调，设定有三相同轴联动自耦调压器（1.5kVA）一台，可更好地适用教学实训要求。
3、屏上装备有电压（V）型漏电保护装置，控制屏内或强电输出若有漏电情况，即能发出警报并切断总电源，保证实训进程安全。
4、屏上装备有一套电流（A）型漏电保护器，控制屏若有漏电情况，当漏电流（A）超过一定值时，即切断电源。
5、屏上三相调压器可调输出设定有一套过流保护装置。调压器短路或所带负载太大，电流（A）超过设定值，系统即警报并切断总电源。
6、控制屏设定有定时器兼报警记录仪（服务管理器），为学员实训技能的考核提供一个统一的标准。
7、测量仪表精确度高，应用镜面指针式（带超测量范围警报）、数字化、智能化及人机对话模式，符合现代测量仪表的发展方向。各种电源及各种仪表均有可靠的保护功能。
8、实训连接线及插头座应用不一样的构造，使用安全、可靠。
四、技术功能
1、写入电源：三相四线（或三相五线）380V±10% 50Hz
2、作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装机容量（KV）：＜1.5kVA
4、重 量：150kg
5、外观尺寸：167cm×73cm×110cm
