氢氧燃料电池实验装置
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。

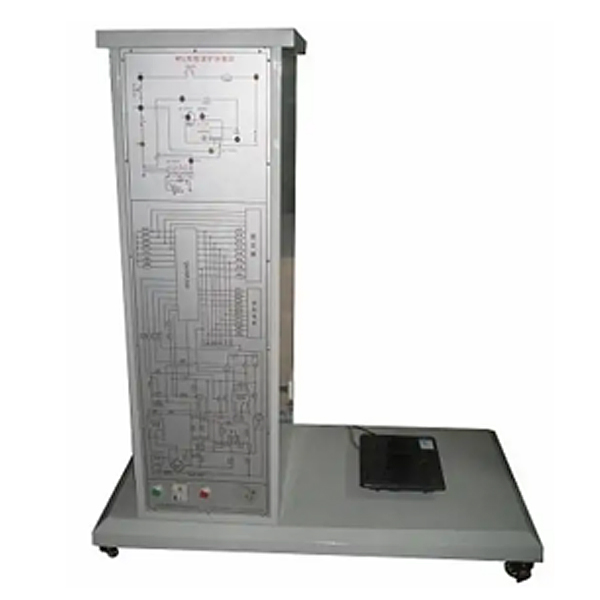

氢氧燃料电池实训装置将氢气、质子交换膜燃料电池、气体流量压力检验测试仪表，以及各种负载系统、电量测量仪表等元件，构成一套功能全面、运行安全、可实操性强的燃料电池实训装置。应用功率（W）220W的燃料电池，整套系统无需市电既可正常作业。考虑到氢氧燃料电池主要应用来汽车驱动，本装置多加蓄电池联合供电及控制保护系统。
二、装置特别点
写入电源：AC220V±10% 50Hz
作业环境：环境温度（℃）-5℃～+40℃ 相对湿度20%～85%（25℃）
装置容量（KV）：＜200VA
应用工业标准防爆器件，安全可靠
三、基础配备及功能
（一）气源部分
氢氧燃料电池实训装置由氢气罐、减压阀、稳压阀、压力表、气体流量计构成。
氢气罐：装备有40L高压高纯氢气可供电池长时间作业，出厂前已经过检漏测量试验，防止氢气泄漏
稳压阀：为燃料电池专配，设定有防爆功能和对燃料电池保护作用
压力表：可检验测试燃料电池入口处的氢气的压力
流量计：应用高精确度小流量气体传感器，设定有防爆功能和数码显露。设定有测量瞬时流量、累计流量功能
（二）质子交换膜燃料电池
此部分为气-电变换的核心，将氢气送到负极，经过催化剂的作用，氢原子中两个电子被分离出来，这两个电子在正极的吸引下，经外部电子回路产生电流（A），失去电子的氢离子（质子）可穿过质子交换膜（即固体电解质），在正极与氧原子和电子重新集合为水。由于氧从空气中获取，只要不断给负极供应氢，并及时把水（蒸汽）排出，燃料电池就可以不断地提供电能。
规格限定功率（W）：220W；规格限定电压（V）：24V；规格限定电流（A）：9.2A。
（三）电气部分
操作面板配备有直线DC数字电压（V）、电流（A），便利测量各种电功能数值，有多个实训模仿负载，各类负载全部可单独供电。
DC-AC逆变器：可将24V直线DC电逆变成220V交流AC电
DC-DC变换器：经过斩波控制实行直线DC调压
装饰灯：规格限定电压（V）交流AC220V，应用逆变器供电
直线DC电动机：为24V减慢速度电动机，可完成调节速度和正反转控制
LED照明灯：两只24V LED照明灯并联，可直接用燃料电池供电也可用DC-DC变换器变换后的电压（V）供电，可完成调光功能
蓄电池：24V、60AH铅酸蓄电池
可调电阻：由燃料电池供电，用来特性实训
四、实训内容
质子交换膜燃料电池作业原理与特性测量试验
质子交换膜燃料电池应用
燃料电池与蓄电池联合供电
势能负载反充电
燃料电池供电系统控制与保护（含低气压保护）
