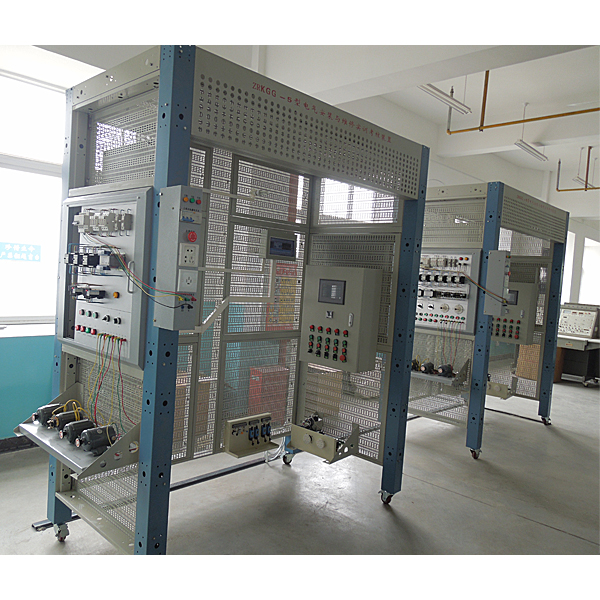

煤矿传感器实验装置

一、概 述
煤矿安全监控设备和监控系统是保障矿井安全生产的重要手段。煤矿安全监控是综合性技术，涉及多项学科，内容复杂、难度高，要求维护管理人员设定有较高的技能。煤矿传感器实训装置是参照煤矿传感器要求而研制的。设备主要含有目前煤矿安全监控常用到的监测传感器，含有概括：温度（℃）传感器、瓦斯传感器、氧气传感器、一氧化碳传感器、硫化氢传感器、二氧化碳传感器、风速传感器、水位传感器、负压传感器、烟雾传感器、设备开停传感器、风门开闭传感器，监控分站、远程控制开关和声光报警器等。经过该设备可使学员掌控把握煤矿传感器的基础原理、构造、联接、设定、调动、校准与维护。 二、特 点
1. 该装置为台式构造，实训台桌面应用高绝缘度、高强度、耐高温的密度板，符合环境保护标准。设定有接地、漏电保护、应用高绝缘的安全型插头座，安全性符合相关国家标准；
2. 每个传感器可检验测试实际的物理量，还配备有模仿实际物理量的调动电位器来模仿实际的物理量的改变，气体传感器在无气样时也可用该模仿的物理量做测量试验；
3. 传感器设计布置模型块化，构造清晰，检验测试点的引出，便利测量试验；
4. 传感器输出信号含有概括RS485信号输出、1～5mA电流（A）信号输出、200～1000Hz的频率信号输出；
5. 传感器的功能数值设定及校准可用红外遥控器来实行设定；
6. 传感器主控芯片应用AVR高速单片机，平稳可靠；
7. 配套上位机监控系统，对传感器检验测试量实行收集显露等。
三、技术功能
1. 实训台作业电源：AC220V±10%/50Hz
2. 传感器作业电源：DC7V～20V
3. 作业环境：环境温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
4. 传感器输出信号：1～5mA恒流信号，负载电阻0～500Ω；200～1000Hz频率信号，负载电阻1.5kΩ时输出高电平不小于3.0V，输出低电平不高于0.5V，整个频率界限内正脉冲和负脉冲的宽度均不小于0.3ms；RS485信号，波特率1200bps
5. 传感器尺寸：298mm×200mm×55mm
四、装置配备及功能
(一)传感器

序号	设备名称	数量	设备功能数值
1.	温度（℃）传感器	1台	测量界限-5℃～45℃；误差±0.5℃
2.	氧气传感器	1台	测量界限0～25%；误差为±3%(满测量范围)
3.	瓦斯传感器	1台	测量界限0～4%；误差0～1%为±0.1%，1%～3%为真值的10%，3%～4%为±0.3%
4.	一氧化碳传感器	1台	测量界限0～1000ppm；误差0～100ppm为±4ppm，100～500ppm为测量值的±5%，500～1000ppm为测量值的±6%
5.	硫化氢传感器	1台	测量界限0-50ppm；误差为±3ppm
6.	二氧化碳传感器	1台	测量界限0～5%；误差为±0.3%
7.	风速传感器	1台	测量界限0.4～15m/s；误差为±0.3m/s
8.	水位传感器	1台	测量界限0～5m；误差为±2%
9.	负压传感器	1台	测量界限0～5kPa；误差为±2%（满测量范围）
10.	烟雾传感器	1台	离子烟雾传感器，警报浓度0.1mg/m3响应时间15s
11.	设备开停传感器	1台	动作值AC3A，动作值误差±1.5A
12.	风门开闭传感器	1台	动作距离40mm～70mm，响应时间≤1s
13.	通用分站	1台	接收传感器开关量、模仿量、数字量数值，并传输给上位机实行数值处置整理
14.	监控系统	1套

(二)实训装置 为传感器提供电源及各种测量试验仪表等，具体功能如下：
1.直线DC电源：提供一路18V/1A的直线DC电源，供给分站及传感器
2.数字直线DC电压（V）表1只：测量范围0～20V，写入阻抗10MΩ，精确度0.5级
3.数字直线DCmA毫安表1只：测量范围0～20mA，精确度0.5级
4.数字频率计1只：测量范围1～9999Hz，误差±1Hz
5.气样连接口：提供气样管路连接口，可调动气体的流量大小（气样由用户自配）
五、实训内容
1.煤矿传感器的基础原理与构成构造
2.煤矿传感器的联接、设定、调动、校准与维护
3.煤矿监控系统数值监控及功能数值设定
