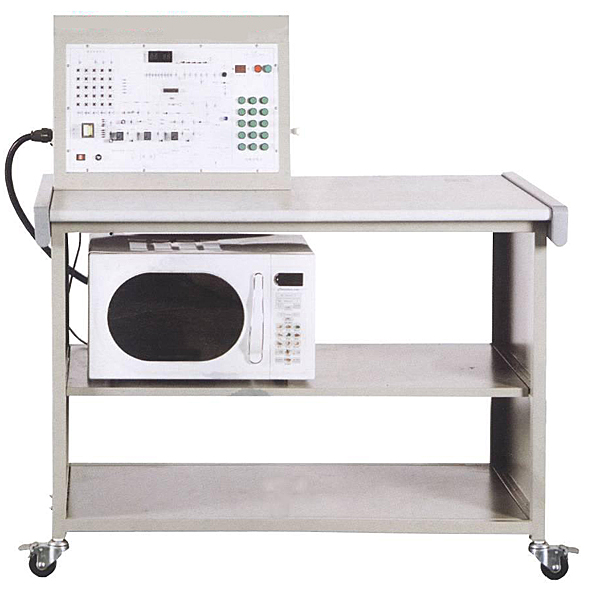

ZRZL-W02型 制冷管路维修基本技能实验台

ZRZL-W02型 制冷管路维修基础技能实训台主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训台，学员可运用各种实训工量具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用来技工院校、职业学校作为制冷基础技能的实训。 一、技术功能数值：
1、作业电源：一相三线 220V±5％ 50Hz
2、制冷剂：冰箱F-12
3、外观尺寸：1200×600×780mm
4、环境温度（℃）：－10℃ ～40 ℃
5、相对湿度：<85%
6、设备重量（kg）：30Kg
二、配备表单：（单台配备）：

序号	名称	数量	功能描述
1	压缩机	1台	卧式
2	冰箱过滤器	1个	铜质、管状
3	冰箱冷凝器	1个	钢制喷塑、片式
4	冰箱蒸发器	1只	金属铝、管式
5	冰箱温控器	1只	机械可调
6	高压表	1只	指针式
7	低压表	1只	指针式
8	视液镜	2只	圆镜直视、铜质外壳
9	铜管	1套	圆形
10	手阀	1只	铜质
11	实训台架	1台	钢木构造
12	实训指导书	1套	与实训装置配套

三、实操工量具：（单台配备）

序号	名;;称	数量	功能描述
1	焊具	2只	便携式
2	弯管器	1付	钢质
3	扩口器	1付	钢质
4	钢管割刀	1把	钢质
5	电铬铁	1把	内热式
6	烙铁架	1个	阻燃
7	剥线钳	1把	多用
8	尖嘴钳	1把	钢质、绝缘
9	螺丝刀	2套	十字、一字各1把
10	真空泵	1台	一个实训室配一台

四、实操实训
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路装配到对应部位件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判别冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调节测试
13、工况的调节
