一、基础配备
电子实训台要求设备应有由实训屏、实训箱式挂式模块件、实训桌等构成。
（一）实训屏
实训屏为钢制双层亚光密纹喷塑构造，金属铝操作面板，为实训箱式挂式模块件提供直线DC电源、函数信号发生器、测量试验仪表及实训器件等。
1、电源部分：电源写入时信号灯亮，开启一相漏电开关,实训装置开始作业。
1.1交流AC电源
1.1.1提供低压交流AC电源：0V、6V、10V、14V插头各一路及中心插头17V两路。
1.1.2提供0-240V连续可调交流AC电源，经整流环节同时可得0-250V直线DC电源，有表指示。
1.2、直线DC电源：
1.2.1四路固定直线DC电源：±12V、±5V，每路均有短路、过载保护功能。
1.2.2二路互相单独的0-30V连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调动，输出电流（A）2A，设定有预设限流和保护功能，自动恢复功能。将两路0-30V电源经过适当的连接，可得到输出0～±30V连续可调或0-60V连续可调电源。
2、函数信号发生器：输出正弦波、矩形波、三角波
2.1频率界限：5Hz-550KHz，含五个频段。
2.2频率指示：由Hz表直接读出。
2.3电压（V）输出界限：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，设定有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
3、连续计数脉冲：输出频率0.5-300KHz。
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率（W）放大器：写入音频电压（V）不低于10mV，输出功率（W）不小于1W，音量可调，内有喇叭，用来放大电子回路扩音，也可作信号寻迹。
6、七段译码器：6组七段译码器及对应译码显露数码管。
7、逻辑电平显露：8位LED显露
8、逻辑电平开关：8位开关电平输出
9、智能数字显露直线DC数字电压（V）表1只：应用ICL公司高功能AD变换器配以高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限：0-200V。手动测量范围为：2V、20V、200V。测量精确度为0.5级。设定有数值存储与查询功能。设定有超测量范围报警、指示及切断总电源等功能。
10、智能数字显露直线DC数字电流（A）表1只：应用ECL公司高功能AD变换器配以高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限：0-2000mA。手动测量范围为：20mA、200mA、2000mA。测量精确度为0.5级。设定有数值存储与查询功能。设定有超测量范围报警、指示等功能。
★11、教师配备装备便携式电子信号测量试验记录模型块（须提供现场演示）：
1）具备电压（V）、电流（A）、温度（℃）收集，可以记录查看电压（V）、电流（A）跳变的图像数值，精确度±0.05%真有效值测量USB数值传输，彩屏LCD显露
2）设定有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量写入输出模型块。
3）集双通道电子信号图像数值收集记录仪、频谱解析仪和逻辑解析仪于一体，不低于60M，设定有1KHz基准方波输出连接口；图像数值可以按时间和电压（V）输出到EXCEL、BMP和OSC；数值记录*大4G；FFT、相关和功率（W）谱频谱解析，FFT支持8～1048576点的选用，支持triangular、cosine、Bohman、Parzen等 18种窗；
4）功率（W）谱支持自功率（W）谱和互功率（W）谱的计算；相关支持自相关和互相关的计算；
5）虚拟随意波动线输出模型块，频率25Mz ，输出波动线：正弦波，三角波，方波，TTL，随意波动线。
6）虚拟万用表模型块：直线DC电压（V），测量范围60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流AC电压（V）测量，测量范围 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直线DC电流（A）测量，测量范围 60.00mA 、600.00mA 、6.000A、10.00A；交流AC电流（A）测量，测量范围 60.00mA、600.00mA、6.000A、10.00A；电阻测量，测量范围 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；电容测量，测量范围 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量 0V~2.0V。
12、虚拟电子测量仪表器具系统系统（正版系统，投标现场提供正版系统证书核查）
（1）系统由装配于实训台学员机上的实训系统和教师机上的管理系统构成，要求程序均由LabVIEW系统编制。中文菜单式实操界面，人机对话友好。学员在启动程序后，键入自己的学号，系统即在教师机数值库中找出该学员的姓名，经过学员确认后，学员选用所要做的相应实训，即进入正常的实训界面。
（2）能完成密码登录系统，设定数值库路，系统测量试验(查询设备)，学员库设定，题库与题库等级设定，考核试卷提取与存储考核时间设定与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
（3）学员终端应用LabVIEW系统编制设定有联机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询，学员实训数值、学员考勤及学员考试、学员实训选做等管理功能。
（4）学员在启动程序后，键入自己的学号，系统即在教师机数值库中找出该学员的姓名，经过学员确认后，学员选用所要做的相应实训，即进入正常的实训界面。
（二）实训模型块
1、三极管放大电子回路
2、场效应管及负反馈放大电子回路
3、包括运算放大器应用
4、包括运算放大器应用
5、包括运算放大器应用
6、振荡电子回路和功放电子回路
7、直线DC稳压电源电子回路
8、数字电子回路实训箱式挂式模块件
9、综合实训箱式挂式模块件
（三）实训桌
实训桌为钢制双层亚光密纹喷塑，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方。实训桌下方设定有元件储物储物柜，可以存放实训箱式挂式模块件，还设定有四个带刹车的轮子，方便位移和固定。
二
、技术功能数值
1、写入电源：三相四线～220V±10% 50Hz
2、温度（℃）：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜0.5KVA
4、外观尺寸小于：1600mm×700mm×1500mm

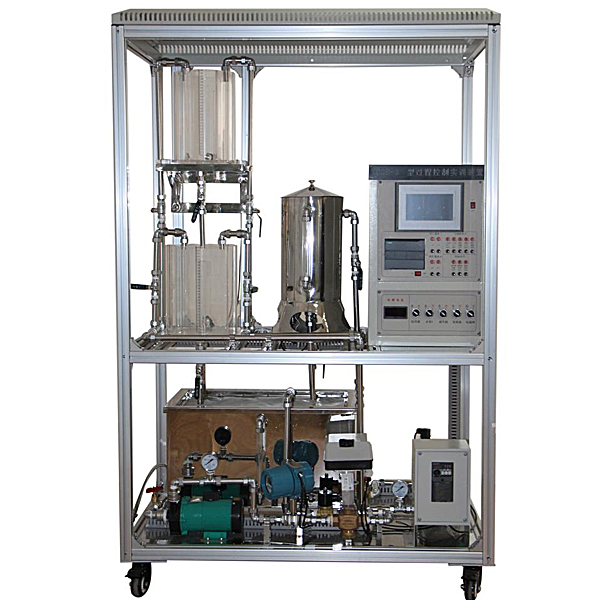

三、参考图片
