一、实操技能考试考点的必备设备为：
|
1.电工器件20套。（注：每套器件含有概括有用来220伏或110伏交流AC低压三相异步电动机，控制电子回路的 |
|
（1） |
交流AC接触器：4个 |
|
（2） |
三相闸刀开关（或万能变换开关）：1个 |
|
（3） |
瓷插式（或螺旋式）熔断器：8个 |
|
（4） |
三联按钮开关：2个 |
|
（5） |
热继电器：2个 |
|
（6） |
时间继电器（电子式或数字式）：1个 |
|
（7） |
20A的整流二极管：1只 |
|
（8） |
限流电阻（大功率（W））：1只 |
|
2．万用表：20块 |
|
3．用来通电试验的三相电源（220伏或110伏交流AC） |
|
4．小型三相交流AC异步电动机：5—10台 |
|
5．电工工量具：20套。注：每套电工工量具含有概括： |
|
（1） |
剥线钳：1把 |
|
（2） |
尖嘴钳：1把 |
|
（3） |
斜口钳：1把 |
|
（4） |
电工刀：1把 |
|
（5） |
十字螺丝批：2把（中号1把，小号1把） |
|
（6） |
一字螺丝批：2把（中号1把，小号1把） |
|
（7） |
验电笔：1把 |
|
（8） |
帆布工量具袋：1只 |
|
6．不小于60cm×120cm的作业台：20张 |
二、考点的辅助设备：
|
1．兆欧表：20个 |
|
2．单臂电桥：20个 |
|
3．双踪示波器：20台 |
|
4．一相功率（W）因数表：20台 |
三、参考设备

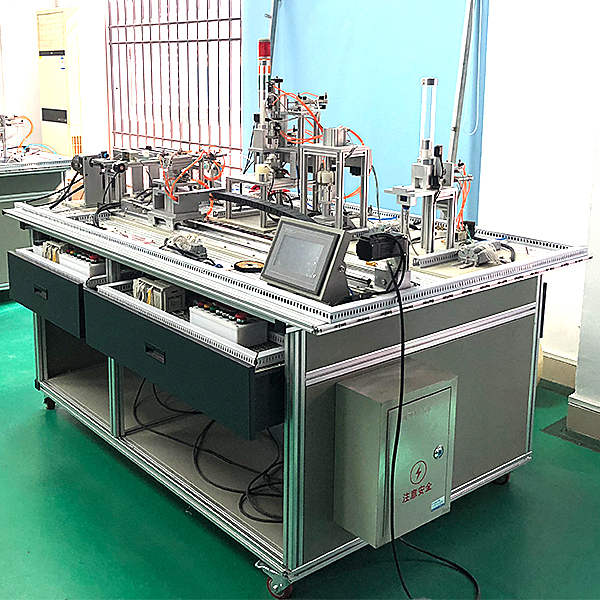

ZRWK-08D型 电工实操技能考试考核装置（双组型）
ZRWK-08D型 电工实操技能考试考核装置（双组型）主要采用实训桌、网孔板、实训元件构成。学员按照电工实训线路实行元件的合理布置，装配、接线全部由学员自行完成，接近工业现场。能完成机床线路，电动机控制线路，照明配电的模仿实操、装配调节测试的综合实训，实训学员动手能力和实操技能。实训内容可自行确定，按照所选的项目选用相应的元件。电工实训台也可作为电工考工的考核设备。
一、特别点
1、电气控制线路元件全部装在网孔板上，实操便利、更换便捷、易拓展功能或研发新的实训内容（增购元件即可多加相应实训内容）。
2、实操台只需三相四线的交流AC电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训装置配备装备两组相互单独的电源，互不干扰，即可以两个学员同时实行实训。
4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
二、考核装置技术功能
1、写入电源：三相四线制～380V±10% 50Hz
2、温度（℃）：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、外观尺寸：1600mm×750mm×1690mm
三、实训装置配备
1、共同共用部分：设定有电压（V）型漏电和电流（A）型漏电保护，外部电源写入有指示灯指示，设定有急停按钮，遇紧急情况按下按钮切断实训装置总电源。
2、每组提供线电压（V）380V或相电压（V）220V两种电源，一相电源插头座、线电压（V）写入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流AC电源。
4、每组提供一路恒流稳压电源，电压（V）0-30V，*大电流（A）3A，内置式继电器自动换档，多圈电位器连续调动，有数字表指示电流（A）电压（V）值。
5、实训设备实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方，桌子左右有抽屉，下部有元件储物储物柜。
四、参考实训内容
|
1．电工布线工序技艺实训
2．两个开关控制一盏灯线路实训
3．声控开关控制白炽电子回路实训
4．二地控制一盏灯电子回路实训
5．三地控制一盏灯电子回路实训
6．日光灯线路接线实训
7．一相电度表直接装配接线
8．一相电度表经电流（A）互感器装配接线
9．室内照明电子回路装配实训
10．配电板装配实训
11．交流AC负载电功率（W）的测量
12．三相异步电动机直接启动控制
|
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．作业台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗限制动作控制线路
|
五、参考实训内容所需元件表单（每组配备装备表单）
注：本装置每台需配两套元件。
|
序号
|
名 称
|
型号与规格
|
数 量
|
|
1
|
一相电度表
|
DD862-2
|
1
|
|
2
|
一相闸刀开关
|
HK8
|
1
|
|
3
|
拉线开关
|
4A/250V
|
1
|
|
4
|
平灯头
|
6A/250V
|
2
|
|
5
|
园形插头座
|
T3-10
|
1
|
|
6
|
电流（A）互感器
|
LQG-0.5
|
1
|
|
7
|
墙壁开关座
|
|
2
|
|
8
|
声控开关
|
118-B30
|
1
|
|
9
|
低压断路器
|
DZ108-20/10
|
1
|
|
10
|
螺旋式保险盒
|
RL1-15/3A
|
3
|
|
11
|
直插式保险盒
|
RT14-20/2A
|
2
|
|
12
|
交流AC接触器
|
CJX2-0910
|
3
|
|
13
|
辅助触头
|
F4-22
|
3
|
|
14
|
热继电器
|
R16B-20/3
|
1
|
|
15
|
通电延时时间继电器
|
ST3PA-B/380V（0-60S）
|
1
|
|
16
|
时间继电器座
|
PF-083A
|
1
|
|
17
|
3H铁壳按钮
|
|
2
|
|
18
|
行程开关
|
LX9-222
|
2
|
|
19
|
行程开关
|
LX9-001
|
2
|
|
20
|
倒顺开关
|
K03-15
|
1
|
|
21
|
日光灯管
|
Y210RR25/10W
|
1
|
|
22
|
镇流器
|
13W
|
1
|
|
23
|
日光灯座
|
|
2
|
|
24
|
大功率（W）电阻
|
|
3
|
|
25
|
二极管
|
|
1
|
|
26
|
接线端子排
|
JF5-2.5/5
|
5
|
|
27
|
G形导轨
|
|
1
|
|
28
|
走线槽
|
|
2米
|
|
29
|
螺丝
|
|
90
|
|
30
|
螺丝刀
|
|
2
|
|
31
|
尖嘴钳
|
|
1
|
|
32
|
剥线钳
|
|
1
|
|
33
|
三相鼠笼异步电动机
|
380V/Y/△180W
|
1
|
