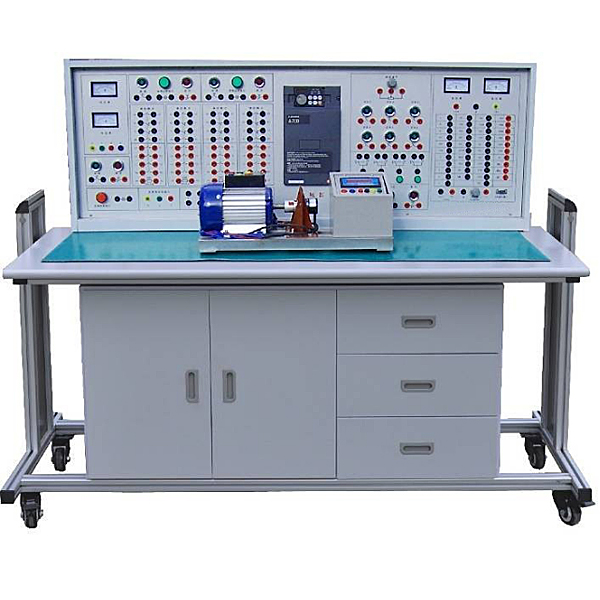

高级维修电工技能实训考核装置
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
高级维修电工技能实训考核装置是按照机械工业出版社出版的《高级维修电工技术》及中国劳动出版社出版的《维修电工技能实训》两本教学资料及实训指导书的有关技能培训要求，并参考了兄弟省市已有的鉴定高级维修电工资格的相关技能的考核内容而研制的。它不仅可作为各企业、职业技术院校、技校等单位的高级维修电工的培训实操台，也可作为有关部门对高级维修电工资格认定的考核鉴定设备。装置中还多加了故障的设定与排除功能。
二、特 点
电子技术线路板及电气控制线路操作面板全部装在挂板上，电动机与拖动实训可直接在台面上实行，实操便利，更换便捷。在一套装置上能实行电子技术、电力电子变流技术、电动机与拖动、自动控制及可编程控制器等五个方面的技能培训
该装置只需三相四线的交流AC电源即可投入使用
培训内容既设定有针对性又设定有实用性，经过该培训装置实操培训后，能让学员的专业知识和实操技能(即课程理论和实践)紧密集合，从而有利于可提升学员的综合解析判别能力和调节测试维修的技术水平
三、技术功能
写入电源：三相四线～380V±10% 50HZ
作业环境：环境温度（℃）界限为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量（KV）：＜1.5kVA
外观尺寸：165cm×80cm×152cm
四、装置的基础配备
(一) PWD01电源控制屏（钢制双层亚光密纹喷塑构造，金属铝操作面板）
交流AC电源
三相～220V/1.5A电源（设定有过流保护）；
三相～380V电源（设定有输出短路保护）。
高压直线DC电源
励磁电源：220V/0.5A，设定有输出短路保护。
指针式仪表
交流AC电压（V）表一只：可经过其下方的波段开关变换指示三相电网写入线电压（V），精确度1.0级；
数字式仪表
真有效值交流AC数字电压（V）表一只：测量界限0～500V，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，为交流AC调节速度系统提供电压（V）指示；
真有效值交流AC数字电流（A）表一只：测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，为交流AC调节速度系统提供电流（A）指示；
直线DC数字电压（V）表一只：测量界限0～300V，三位半数字显露，写入阻抗为10MΩ，精确度0.5级；
直线DC数字mA毫安表一只：测量界限0～2000mA，分20mA、200mA、2000mA三档，直键开关变换，三位半数字显露，精确度0.5级，设定有超测量范围警报、指示及切断总电源功能。
人身安全保护体系
三相隔离变压器一组：三相电源首先经过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使主电子回路输出与电网隔离，对人身安全起到了一定的保护作用。
电压（V）型漏电保护器1：对隔离变压器前的线路出现的漏电情况实行保护，使控制屏内的接触器跳闸，切断电源。
电压（V）型漏电保护器2：对隔离变压器后的线路及实训过程中的接线出现的漏电实行保护，发出声光警报信号并切断电源，保证人身安全。
电流（A）型漏电保护装置：控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源。
实训连接线及插头座：强、弱电连接及插头座分开，不能混插。强电连接线及插头座应用全封闭工序技艺，使用安全、可靠、防触电。
故障设定箱：可设定40个故障点
排故实操操作面板：设定有40个故障排除按钮和一个计数器（对按下排故按钮的次数实行记录）
定时器兼报警记录仪
平时作为时钟使用，设定有设定实训时间、定时报警、提前提醒后切断电源等功能，还可以自动记录由于接线或实操错误所造成的警报次数。
控制屏其它设施
控制屏正面大凹槽内，设定有两根不锈钢方管，可挂置实训部位件，凹槽下部设定有16芯、12芯、7芯、3芯等插头座，挂式模块件的电源由这些插头座提供。控制屏两侧设定有一相三极220V电源插头座及三相四极380V电源插头座。
PWD-11晶闸管主电子回路
提供6只5A/1000V的晶闸管，6只二极管，每只晶闸管均设定有RC吸收和保险丝的保护装置，晶闸管经过触发信号实行触发（留有触发脉冲写入连接口）。--还设定有带镜面的精密指针式直线DC电压（V）表（±300V，精确度1.0级）、带镜面的精密指针式直线DC电流（A）表（±2A，精确度1.0级）各一只以及平波电抗器一组
PDC-12三相晶闸管触发电子回路
提供三相晶闸管触发电子回路、功放电子回路等，与PWD-11配套使用。
PDC-14电动机调节速度控制电子回路I
提供以下模型块：给定（带数字显露）、调动器I、转动速度变换（FBS）、调动器II、反号器（AR）、电流（A）变换（FBC）、电压（V）隔离器（TVD）。其中调动器I和调动器II的比例增益可用电位器实行调动。
PWD-14一相晶闸管触发电子回路
提供单结晶体管触发电子回路、锯齿波同步触发电子回路和西门子Tca785包括触发电子回路。
PWD-15直线DC斩波电子回路
主要采用斩波器触发电子回路及斩波器主电子回路两大部分构成
PWD-17可调电阻器
提供两组900Ω×2/0.41A瓷盘电阻和一只变换开关
PWD-18一相调压与可调负载
提供一组900Ω×2/0.41A瓷盘电阻；一只0～250V/0.2kVA一相自耦调压器；一个整流滤波电子回路
PWD-19功率（W）表及一相变压器
提供一只功率（W）表和一只一相变压器
PWD-20 三相芯式变压器
提供一只三相芯式变压器和一个三相不控整流电子回路
PWD-41A PLC可编程控制器主机及模仿实训（主机为FX1N-40MR，含SC-09通讯编程电缆、通讯模型块）
PWD-42 PLC可编程控制器模仿实训（一）
提供运料小车、混料罐、机械滑台、机械手及十字路口交通灯控制线路的实训模型块。
PWD-43 PLC可编程控制器模仿实训（二）
提供三相异步电动机Y/Δ启动，三相异步电动机的正、反转，四层电梯实训模型块。
PWD-51 变频器控制（三菱S520）
PWJ-24电子技术实训结合套件（一）
提供锯齿波发生器、RC正弦波振荡器、正弦波方波锯齿波发生器、电压（V）频率变换器、包括功率（W）放大器、步进电动机与环行分配器等实训模型块。
PWJ-25电子技术实训结合套件（二）
提供可逆计数译码器、十位逻辑电平、简易数字式频率计、单脉冲控制移位寄存器、数码管显露等实训模型块。
PWJ-26电子技术实训结合套件（三）
提供多种运算放大器、有源滤波器、电压（V）对比器、A/D变换、D/A变换、555时基电子回路、包括三端稳压电子回路等实训模型块
PMT-60电子技术实训电源结合套件
提供电子技术实训用的电源（±5V、±12V、±15V直线DC电源）、单次脉冲源、函数信号发生器、数字频率计以及交流AC毫伏表等
DD03-3不锈钢电动机导轨、光码盘测速系统（日本欧姆龙1024光电编码器及数字显露转动速度表）
含有概括日本欧姆龙1024光电编码器及固定电动机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与电动机之间连接的同心度不超过±5丝，电动机运行噪音小，实训功能数值经典型，能良好地适用实训的要求。
DJ13-1直线DC发电动机
DJ15直线DC并励电动机
WDJ24三相鼠笼式异步电动机
DJ17三相线绕式异步电动机
DJ17-2线绕式异步电动机转子专用箱
HK54步进电动机控制箱式模型块及步进电动机实训部位件
HK93直线DC无刷电动机控制箱式模型块及直线DC无刷电动机
JSZ-1交流AC伺服电动机实训台
ZSZ-1自整角机装置
（二）PWD02实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防水浸、防火烧、耐磨损高密度板，构造坚固，造型美观大方；设定有两个大抽屉，分别用来存放工量具、存放部位件及图纸文档实训指导书等。实训桌还设定有四个万能转向轮和四个固定调动机构，方便位移和固定，有利于实训室的布置。
五、本装置能开设的实训内容
(一)电子技术
锯齿波发生器
RC正弦波振荡器
正弦波 方波 锯齿波发生器
电压（V）频率变换器
包括功率（W）放大器
步进电动机环形分配器
可逆计数译码显露电子回路
数字定时器
数字式频率计
单脉冲控制移位寄存器
运算放大器（比例、加法、减法、积分）
电压（V）对比器
有源滤波器
包括三端稳压块的应用
D/A 变换实训
A/D 变换实训
555构成的单稳态触发器
555构成的多谐振荡器
(二)电力电子变流技术
单结晶体管触发电子回路
锯齿波同步移相触发电子回路
西门子TCA785包括触发电子回路
一相半波可控整流电子回路
一相桥式半控整流电子回路
一相桥式全控整流电子回路
三相半波可控整流电子回路
三相桥式半控整流电子回路
三相桥式全控整流电子回路
一相交流AC调压电子回路
三相交流AC调压电子回路
直线DC斩波电子回路
(三)电动机与拖动
一相变压器的设计，一相变压器的空载、短路
三相芯式变压器同名端的判别及Y/Y-12，△/Y-1联接组别
直线DC电动机的机械特性及回馈限制动作
交流AC电动机的机械特性及回馈限制动作
自整角机
步进电动机
直线DC无刷电动机
直线DC伺服电动机
交流AC伺服电动机
(四)自动控制
晶闸管直线DC调节速度系统各主要单元的调节测试
单闭环不可逆直线DC调节速度系统
电压（V）、电流（A）双闭环不可逆直线DC调节速度系统
转动速度、电流（A）双闭环不可逆直线DC调节速度系统
带电流（A）截止的转动速度单闭环不可逆直线DC调节速度系统
转动速度、电流（A）双闭环三相异步电动机调压调节速度系统
转动速度、电流（A）双闭环三相异步电动机串级调节速度系统
变频器的基础实操和功能数值设定
变频器模仿量控制
基于PLC通信方法的变频器的开环调节速度系统
(五)可编程控制器
基础指令练习
用PLC实行运料小车的控制线路设计，并实行模仿调节测试
用PLC实行混料罐的控制线路设计，并实行模仿调节测试
用PLC实行机械滑台的控制线路设计，并实行模仿调节测试
用PLC实行机械手的控制线路设计，并实行模仿调节测试
用PLC实行十字路口交通灯的控制线路设计，并实行模仿调节测试
用PLC实行四层电梯的控制线路设计，并实行模仿调节测试
用PLC实行三相异步电动机Y/△启动控制线路设计，并实行调节测试
用PLC实行三相异步电动机正、反转控制线路设计，并实行调节测试
组态棒图互联网教学：应用MCGS工控组态系统，打开系统编辑环境，任何实训全部可以编辑出形象直观、动感强、教学效果好的组态棒图，并实行实训动态跟踪教学
PLC主机工控互联网实训教学：提供RS485互联网通信模式，教师端电脑（主站）跟16台PLC主机（从站）实行直接通信实训（即实行1：N通信）
(六)本装置可设定的部分故障内容
可控硅触发脉冲的丢失
整流桥熔断丝故障
触发电子回路同步信号的故障
触发电子回路的触发脉冲调动失效
速度调动器积分电容短路
速度调动器输出断路
转动速度变换输出断路
电流（A）调动器积分电容短路
电流（A）调动器输出断路
电压（V）隔离器输出断路
电流（A）互感器输出断路
本装置*多可设定40个单独的故障点，每个实训内容可经过多种故障的结合，可设定更多的故障。
