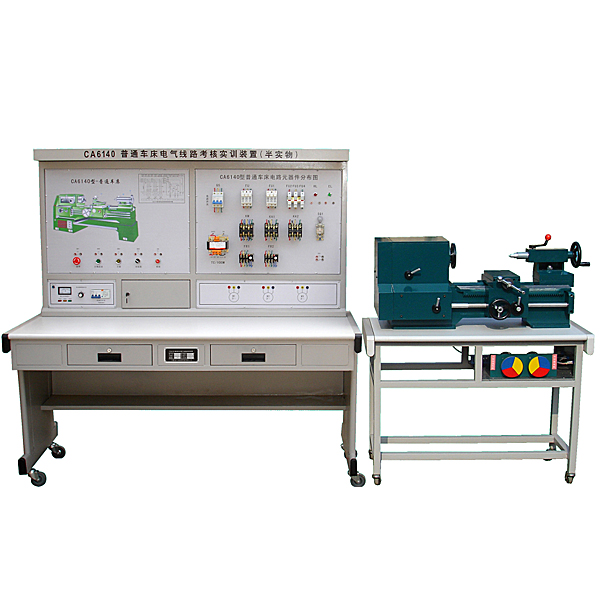

机械设备装调与控制技术实验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
机械设备装调与控制技术实训台依据相关国家职业标准及行业标准，集合各职业院校、技工院校"工程机械运用与维护"、"机械制造与自动化"、"机电设备装配与维修"、"自动化生产设备应用"、"机械装配"、"机械设备装配与自动控制"等专业的培养目标而研制。经过项目实训主要培养学员认识阅读装配图和零件图;机械部位件的装配与调节；电气控制线路的设计与维修；变频器、伺服电动机驱动器、步进电动机驱动器功能数值设定；PLC硬件组态以及程序语言编写与调节测试；机械设备装调与整机运行等职业能力。经过项目实训提升学员在机械设备、机电设备企业及相关行业一线工序技艺装配与实施、机电设备装配调节测试和维护修理、机械设备电气控制、机械加工重量解析与控制、基层生产管理等岗位的就业能力。
二、设备特别点
实操性强:依据相关国家职业标准、行业标准和岗位要求设定各种实际作业任务，以职业实践活动为主线，经过"做中学"，真正提升学员的动手技能和就业能力。
模型块化设计:由多种机械部位件构成，既可将各部位件作为单独的模型块实行实训，也可将各部位件构成综合的机械系统实行实训。
综合性强:装置可完成机械设备装配与调节、电气设计与线路连接、PLC和触摸屏程序语言编写、机电联调、装配精确度检验测试等经典型作业任务，适用实训教学、工程培训及职业竞赛的需要。
三、技术功能
写入电源:三相四线（或三相五线）～380V±10% 50Hz
作业环境:温度（℃）-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
装置容量（KV）:＜2.0kVA
外观尺寸:1400mm×700mm×1450mm（实训装置）、800mm×600mm×1800mm（电气控制储物柜）
1200mm×600mm×780mm（实操台）、560mm×600mm×1020mm（电脑桌）
安全保护:设定有电流（A）型漏电保护，安全符合国家标准
四、系统构成
本装置主要采用实训装置、电气控制储物柜（含有概括电源控制模型块、可编程控制器模型块、变频器模型块、触摸屏模型块、步进电动机驱动器模型块、伺服电动机驱动器模型块等）、动力源（含有概括三相交流AC电动机、步进电动机、交流AC伺服电动机等）、机械传动机构、送料部位件（十字滑台）、转塔部位件、模具、机械式冲料机构、装调工量具、常用量具、实操台、型材电脑桌等构成。
系统基础配备表
| 序号 | 名称 | 规格 | 数量 | 单位 | 备注 | |
| 00001. | 实训装置 | 钢制双层亚光密纹喷塑构造，40mm厚铸件平操作面板台面，桌子下方设定有储物储物柜，储物柜子上方设定有2个抽屉 | 1 | 台 | ||
| 00001. | 电气控制储物柜 | 电源控制模型块 | 主要采用三相电源总开关（带漏电和短路保护）、熔断器、交流AC接触器、热继电器、电磁阀继电器、电源控制继电器、开关电源DC24V/5A、钥匙开关、急停按钮、停止启动按钮（红、绿）、电源指示灯（黄、绿、红）、系统控制旋钮开关及指示灯等构成 | 1 | 套 | |
| 00001. | 可编程控制器模型块 | 西门子CPU226(DC/DC/DC)+EM253 | 1 | 套 | 两种品牌选用1种 | |
| 00001. | 三菱FX2N-48MT-001+FX2N-10GM | 1 | 套 | |||
| 00001. | 变频器模型块 | 三菱FR-E740-0.75k-CHT | 1 | 套 | ||
| 00001. | 触摸屏模型块 | 西门子7英寸，TFT真彩，65K色 | 1 | 套 | ||
| 00001. | 步进电动机驱动器模型块 | 旋钮开关、步进电动机驱动器 M542、指示灯 | 1 | 套 | ||
| 00001. | 伺服电动机驱动器模型块 | 旋钮开关、伺服电动机驱动器TSTE 15C、指示灯、隔离变压器（380V/220V） | 1 | 套 | ||
| 00001. |
动力 源 |
三相交流AC电动机 | 功率（W）:370W；转动速度:2800r/min | 1 | 台 | |
| 00001. | 步进电动机 | 0.36Ω，6A；减慢速度比:1:30 | 1 | 台 | ||
| 00001. | 交流AC伺服电动机 | 功率（W）:300W，规格限定转动速度:3000r/min | 2 | 台 | ||
| 00001. |
机械 设备 部位件 |
带传动机构 | 主要采用同步带、同步带轮、键、轴、轴承、支座、端盖等构成 | 1 | 套 | |
| 00001. | 链传动机构 | 主要采用单排链条、链轮、键、轴、轴承、支座、端盖等构成 | 1 | 套 | ||
| 00001. | 齿轮传动机构 | 主要采用直齿圆柱齿轮、键、轴、轴承、支座、端盖等构成 | 1 | 套 | ||
| 00001. | 送料部位件（十字滑台） | 主要采用滚珠丝杠螺母副（长度分别为528mm、485mm；公称直径20mm；导程5mm；右旋）、直线导轨和滑块（长度分455mm、335mm两种；宽度15mm）、作业台面、轴承（角接触轴承、深沟球轴承）、轴承座、端盖、垫块等构成 | 1 | 套 | ||
| 00001. | 转塔部位件 | 主要采用上下模盘定位销、上下模盘定位销支撑架、下模盘下料孔、链轮、链条、上下模盘、传动轴、圆锥滚子轴承、支座、端盖等构成 | 1 | 套 | ||
| 00001. | 模具 | 应用真实数控模具，由方孔模、圆孔模、腰孔模3种模具构成 | 1 | 套 | ||
| 00001. | 机械式冲料机构 | 主要采用冲床床身、齿轮、端盖、曲轴、轴瓦、支撑架、电动机座、轴承、卸荷式带轮装置等构成 | 1 | 套 | ||
| 00001. | 上下模盘气动定位模型块 | 主要采用单电控二位五通阀、调压过滤器、轴杆气缸、三通、PU气管、快换接头、气泵等构成 | 1 | 套 | ||
| 00001. | 工量具、量具 | 电工工量具套件 | 含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等 | 1 | 套 | |
| 00001. | 紫铜棒 | 一头φ18一头φ14和φ30各1根 | 2 | 根 | ||
| 00001. | 拉马 | 1 | 件 | |||
| 00001. | 通芯一字螺丝刀 | 10〞 | 1 | 把 | ||
| 00001. | 外卡簧钳 | 直嘴9寸、弯嘴9寸各1把 | 2 | 把 | ||
| 00001. | 内卡簧钳 | 直嘴9寸、弯嘴9寸各1把 | 2 | 把 | ||
| 00001. | 橡皮锤 | 1 | 把 | |||
| 00001. | 铁榔头 | 圆头锤（1.5磅） | 1 | 把 | ||
| 00001. | 内六角扳手 | 9件套 | 1 | 套 | ||
| 00001. | 活动扳手 | 150mm、250mm各1把 | 2 | 把 | ||
| 00001. | 呆扳手 | 开口14-17 | 1 | 把 | ||
| 00001. | 开口梅花结合扳手 | 开口为7、17各1把 | 2 | 把 | ||
| 00001. | 截链器 | 420～530 | 1 | 把 | ||
| 00001. | 手轮 | 外径100 | 1 | 套 | ||
| 00001. | 活动手柄 | 螺纹为M8 | 1 | 套 | ||
| 00001. | 圆螺母扳手 | M14、M18、M27 | 1 | 套 | ||
| 00001. | 划线平操作面板 | 300mm×300mm | 1 | 块 | ||
| 00001. | 游标卡尺 | 测量界限:0～300mm，分度值:0.02mm | 1 | 把 | ||
| 00001. | 深度游标卡尺 | 测量界限:0～200mm，分度值:0.02mm | 1 | 把 | ||
| 00001. | 直角尺 | 200×130×12.5mm | 3 | 把 | ||
| 00001. | 杠杆式百分表 | 测量界限:0～0.8mm，分度值:0.01mm | 1 | 个 | ||
| 00001. | 百分表 | 测量界限:0～10mm， | 1 | 个 | ||
| 00001. | 百分表转接头 | 1 | 件 | |||
| 00001. | 磁性表座 | 大、小各1个 | 2 | 个 | ||
| 00001. | 千分尺 | 测量界限:0～25mm、25～50mm、50～75mm各1把 | 3 | 把 | ||
| 00001. | 钢直尺 | 500mm | 1 | 把 | ||
| 00001. | 塞尺 | 测量界限:0.02～1.00mm | 1 | 把 | ||
| 00001. | 模具校棒 | 1 | 套 | |||
| 00001. | 零件盒 | 405mm×305mm×145mm | 4 | 个 | ||
| 00001. | 编程电缆 | 1 | 套 | |||
| 00001. | 编程系统 | PLC、触摸屏 | 1 | 套 | ||
| 00001. | 设备配套光盘 | 使用手册、程序等 | 1 | 套 | ||
| 00001. | 型材电脑桌 | 用来存放计算机数值，下方装备有四个带刹车的万能转向轮 | 1 | 台 | ||
| 00001. | 计算机数值 | 主流品牌 | 1 | 台 | 用户自备 | |
项目一 机械识图与装配工序技艺的编写
按照部装图和总装图，读懂机械设备的作业原理、装配关系和技术要求等内容，并编写装配工序技艺。
项目二 机械设备装调对象的装配与调节
按照部装图、总装图及机械设备的功能要求，按照正确的装配工序技艺要求，完成机械设备装调对象的装配与调节等作业。
项目三 电器装配与电子回路连接
按照电气图纸和功能要求，完成机械设备电气控制系统的器件装配和电子回路连接。
项目四 机械设备的程序语言编写与功能数值设定
按照机械设备的功能要求，实行PLC、触摸屏程序的编写与调节测试，变频器、步进电动机驱动器及伺服电动机驱动器功能数值设定，各种传感器位置调节及功能数值设定。
项目五 机械设备的精确度检验测试
按照机械设备的功能要求，完成机械设备装配过程中及装配完成后的精确度检验测试。
项目六 机械设备的调节测试、运行及试加工
调节测试运行机械设备，达到规定的作业要求和技术要求，并实行机械设备的试加工。
