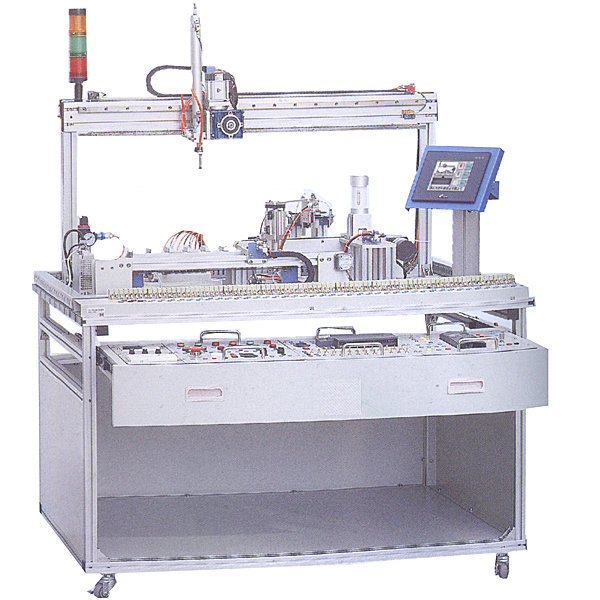

工业自动化网络实验台（西门子）

工业自动化互联网实训台*新技术，应用西门子品牌的S7-1200系列PLC作为核心控制器与实训对象，安全可靠性高。可以实行可编程控制器基础指令练习、多种控制对象的控制、触摸屏、变频器的联机控制等项目实训。为电工技术与自动化控制实践提供良好的教学平台，设定有安全的实训实操环境。装置充分体现了现代工业电气自动化及电工技术在工业现场的应用,控制和实训设备涵盖了PLC、变频器、交流AC异步电动机、人机界面HMI和组态系统等多种技术,经过对自动化及电气设备的装配、接线、调节测试诊断，PLC、组态系统和触摸屏的编程、调节测试以及设备整体调节测试任务的实施，能良好地完成对工业电气自动化技术的相关技能实训。可适用各类职业院校、职业教育培训机构对全包括工业自动化系统的装配、调节测试、维护及诊断的实训教学和培训。 设备含有的互联网：Ethernet互联网：将实训室中1台S7-1200 PLC中的以太网连接口、外部上位机的以太互联网连接口经过互联网交换机相连接，包括Ethernet互联网。同时可将实训室全部工控机经过互联网交换机相连接，包括局域网互联网。MCGS组态，完成PLC之间点对点的通信。
一、 基础简介
控制系统整体应用钢材构造框体结构+网孔板实训模型块构造，在网孔板上固定装配PLC、触摸屏、变频器等目前工业控制系统上*常用的设备，目的是使实操者经过技能实训，掌控把握工业电气自动化技术的应用。系统应用工业以太网等现场总线互联网架构，完成互联网的实训。
装置由实训网孔板控制屏、控制对象、交流AC电动机等构成。
1、实训装置尺寸为：1200mm×2100mm×700mm，网孔板应用"交叉式"开孔，构造合理，表面处置整理细致。
2、安全电源管理：实训人员需要实训设备通电时经过装配在电源安全管理控制器件上的按钮发出接通电源请求指令（通电请求接通状态有灯光显露）；配备显露屏将实训设备号指令传输到显露屏显露，同时发出语音提醒告知指导教师设备号；多个实训人员按下通电请求按钮后，显露屏依次自动将设备号进入循环显露状态（显露时间可设定）；指导教师经过手持电子装置实训设备电源（作业接通状态有灯光显露）；指导教师按停止按钮可以切断设备电源（作业接通状态熄灭）；设定有电源短路保护功能；教室总开关不跳闸，不影响其余考生考核。
3、该实训屏上配备有三相电源、电压（V）显露仪表、电源指示灯、保险丝、以太网连接口、交换机装配支撑架、电动机装配架等。
二、配备表单

序号	名称	型号	数量
1	可编程控制器（PLC）	S7-1200系列CPU1214C，写入输出点（14/10）	1台
2	变频器	G120系列变频器 0.55KW。(PN连接口,带编码器模型块)	1台
3	触摸屏	MCGS 7吋,以太网	1台
4	三相异步电动机	功率（W）550W，交流AC380V (带增量式编码器)	1台
5	电源模型块	三相电源保护及电源指示、保险丝等	1套
6	写入单元模型块	16个数字量写入单元（8个按钮、8个钮子开关）	1套
7	输出单元模型块	16个数字量输出单元（8个红色、8个绿色）	1套
8	交流AC接触器模型块	适用电动机星/三角（Y/△）、正反转等常规电动机运行实训	1套
9	中间继电器变换模型块	4个中间继电器，用来转接强弱电信号	1套
10	实训模型块	详见其他配套模型块	1套
11	电源	DC24V直线DC电源模型块	1套
12	以太网	以太网4口路由器	1套

三、设备功能
1、该设备配备装备了触摸屏MCGS 7吋，用来该设备的数值显露及实操等功能。
2、触摸屏设定有多种功能：真实展示过程的图形显露屏，实操及控制按钮的设定与制作，各个功能状态的监控与实操等等可视化实操的信息平台。同时报警系统、配方管理、趋势功能及语言变换。 --用户能够从可视化的优势（--经改进的过程重量）中获益，即便对于简便应用也是如此。该触摸屏可以轻松的连接到其他控制系统。与西门子PLC 完美集合，使整个系统在硬件和系统上达到*优化。设定有非常高的对比度，在光线很差的情况下也能便利查看。
3、S7-1200PLC系统描述：实训设备上配备装备S7-1200系列PLC，即CPU1214C，其目的是：对学员能实行基础的入门级逻辑编程技能培训。理解控制对象的类型，开关量的基础知识，控制任务的解析评估方法，PLC 控制系统设计的基础原则与要求，PLC 系统设计流程图的图例及测绘制作规则，PLC 机型的选用原则，开关量写入/输出单元的选用原则，PLC 电源模型块的选用原则，模仿量写入/输出单元的使用方法，电气设备现场装配与施工的基础知识，PLC 及外设装配环境与布线的注意事项，PLC 故障自诊断的功能等。
4、变频器G120描述：该设备配备装备了G120变频器,这里学员可以理解掌控把握变频器的构造、原理，变频器的装配与连接口端子的使用、变频器的通信、变频器自身功能数值的设定，及变频器中电动机运行功能数值（加快速度、减慢速度、变速、力矩控制）的设定与优化。
专用交流AC教学电动机，应用安全防护底座设计，功率（W）匹配于变频器。应用三相异步电动机按国家标准设计制造，设定有高效、节能、噪声低、振动小、寿命长、维护便利、起动转矩大等特别点，规格限定电压（V）为380V，规格限定频率为50Hz。底座装配了橡胶地脚，防滑减震。
5、其他配套模型块:为拓展PLC的实训内容，我们针对该设备又设计了一些电动机运行与电工电子回路运行的实训结合套件，模型块化设计，能够便利实行逻辑编程及复杂的程序控制应用。
6、继电器实训结合套件模型块，主要器件表如下：

序号	名称	数量	备注
1	三相空开	1只	16A
2	交流AC接触器	5只
3	中间继电器	1只
4	热继电器	2只
5	熔断器	1组
6	时间继电器	1只
7	限位开关	2只
8	端子排一组	1批
9	线槽及附件	1批

四、实训内容：

1. 编程系统的使用；
2. Ethernet组网；
3. 上位机组态系统的使用；
4. S7－1200PLC的基础使用及组网；
5. 变频器的使用；
6. 变频器手动模仿控制；
7. 三相异步电动机点动控制和自锁控制实训；
8. 三相异步电动机联锁正反转控制实训；
9. 三相异步电动机带延时正反转控制实训；
10. 三相异步电动机星/三角（Y/△）起动控制;
11. 变频器控制电动机正反转；
12. 外部线路结合变频调节速度实训；
13. 变频器报警与保护功能实训；
14. 三相鼠笼异步电动机的变频调节速度实训；
15. 基于触摸屏控制方法的基础指令编程练习；
16. 基于触摸屏控制方法的实训；
17. 基于触摸屏控制方法的数码显露控制实训。
