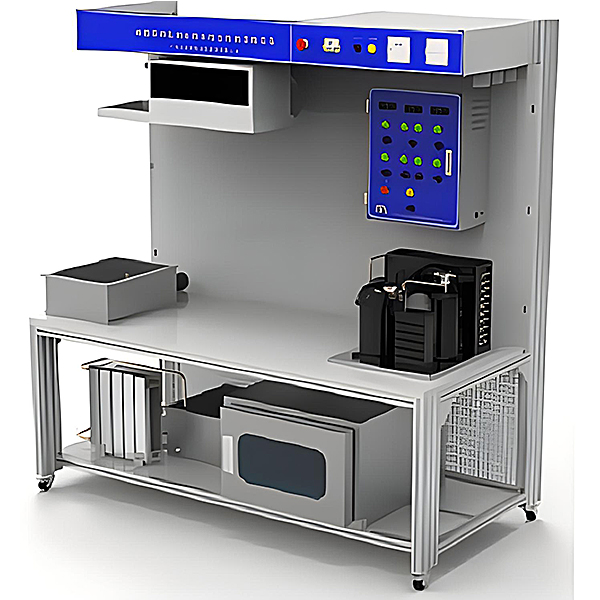

ZRPFSF-1A/1B可编程序控制系统设计师综合实验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
ZRPFSF-1A/1B可编程序控制系统设计师综合实训台是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实训配套设计的，集可编程逻辑控制器、通信模型块、模仿量控制模型块、编程系统、工控组态系统、拟真教学系统、实训箱式挂式模块件（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地实行PLC的基础指令练习、多个PLC实际应用的模仿实训及实物实训，全部实训均有组态棒图实行动态跟踪。
二、特别点：
1、装置应用结合套件式构造，更换实训模型块便捷，如需要拓展功能或研发新实训，只需添加实训模型块箱式挂式模块件即可，*淘汰。
2、双端口接线法：PLC主机与实训模型块箱式挂式模块件之间的连接即可应用自锁紧接插线单线逐点连接，以提升实训者动手动脑能力，深入理解PLC的构造和功能，又可经过排线一次性连接，以提升实训连线速度，与其他厂家单一连线法相比设定有绝对的优越性。
3、实训对象形象逼真，接近工业现场的实际应用，经过本装置的实训，学员很快就能适应现场的作业。
4、应用三菱FX2N-48mR可编程序控制器，功能强大、功能优越，应用模型块化设计，结合灵活，用户可按照不一样的需要构成不一样的控制系统。
5、组态棒图教学，应用MCGS工控组态系统，全部实训全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实训动态跟踪教学。
6、实训内容齐全，含数字量、模仿量、变频调节速度、触摸屏、组网通讯及电气控制等。
7、PLC主机的互联网教学实训：配备有RS485互联网通信（也可选用CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）实行直接通信实训（即实行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）实行直接通信实训（即实行N：N通信）。
三、技术功能
1、写入电源：三相四线（～380V±10% 50Hz）
2、作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量（KV）：300VA
4、重量（kg）：160Kg
5、外观尺寸：160×75×150 cm3
四、装置包括
（一）交流AC电源控制功能板
1、写入电源：三相四线电源，写入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压（V）表指示输出电压（V）
B．～220V经过安全插头座输出
C．+24V/2A直线DC稳压电源输出
D．+5V/1A直线DC稳压电源输出
E．±12V/1A直线DC稳压电源输出（按照装置需求而定）
（二）控制屏：正面大凹槽内上下设定有导轨，实训模型块挂式模块件在控制屏上位置可随意互换。
（三）实训桌：钢木构造
（四）JDS-01 PLC主机实训结合套件：
1、三菱FX2N-48mR-001 AC/DC/继电器，内置数字量I/O（24路开关量写入，24路继电器输出）。
2、SC-09通信编程电缆，应用RS485互联网通信。
（五）JDS-02继电接触器控制实训箱式挂式模块件（一）
提供交流AC接触器、热继电器各2只，模仿灯泡1只，控制按钮3只。
（六）JDS-03继电接触器控制实训箱式挂式模块件（二）
提供交流AC接触器2只，时间继电器1只，能耗限制动作变压器、整流二极管、大功率（W）电阻等。
（七）JDS-04 触摸屏实训箱式挂式模块件
配备有Smart700 彩色触摸屏，7英寸真色彩液晶触摸屏，带有RS485通信连接口。
（八）JDS-05 变频器实训箱式挂式模块件 选用三菱FR-D720
（九）温度（℃）闭环控制箱式挂式模块件
（十）A/D及D/A变换箱式挂式模块件
（十一）PLC001 交通信号灯PLC自动控制实训箱式挂式模块件
（十二）PLC002 搅拌器的PLC自动控制实训箱式挂式模块件
（十三）PLC003 LED数码管显露PLC自动控制实训箱式挂式模块件 （实物）
（十四）PLC004 四层电梯的PLC自动控制实训箱式挂式模块件 （实物）
（十五）PLC005 加工中心刀具库选用控制实训箱式挂式模块件（实物）
（十六）PLC006 艺术彩灯造型的PLC控制实训箱式挂式模块件
（十七）PLC007 电动机的自动控制实训箱式挂式模块件（实物）
（十八）PLC008 步进电动机的PLC控制实训箱式挂式模块件（实物）
（十九）PLC009 模仿电视发射塔实训箱式挂式模块件
（二十）PLC010 自动送料装车系统实训箱式挂式模块件
（二十一）PLC011 自动售货机实训箱式挂式模块件
（二十二）PLC012 自动成型系统实训箱式挂式模块件
（二十三）PLC013 水塔自动供水系统实训箱式挂式模块件
（二十四）PLC014 邮件自动分拣系统实训箱式挂式模块件
（二十五）PLC015 自动洗衣机系统实训箱式挂式模块件
（二十六）PLC016 电镀系统实训箱式挂式模块件
（二十七）三相鼠笼和电动机 380V Y /△接法 2台
（二十八）基础实训箱式挂式模块件
（二十九）智能温室控制模型：主要采用温度（℃）设定、风机变速、光照控制和上位机系统控制等几部分构成。
（三十）单容水箱液位对象系统：主要采用有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱式模型块构成。
（三十一）五自由度机械手：由型材实训桌、五自由度机械手及电气控制三部分构成。五自由度机械手动作机械部分含有概括底座水平位移、底座旋转、大臂上下摆动，小臂上下摆动，手爪旋转，手爪夹紧与松开，用来完成定位功能。电气控制部分含有FX2N-24MT及FX1N-485BD模型块、漏电保护器、电动机驱动器、开关电源等构成。
五、实训内容
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数值处置整理功能实训
6．微分、位实操实训
7．A/D、D/A变换
8．交通信号灯PLC自动控制实训
9．搅拌器的PLC自动控制实训
10．LED数码官显露PLC自动控制实训
11．四层电梯的PLC自动控制实训
12．加工中心刀具库选用控制实训
13．艺术彩灯造型的PLC控制实训
14．电动机的自动控制实训
15．步进电动机的PLC控制
16．模仿电视发射塔实训实训
17．自动送料装车系统控制实训
18．自动售货机实训
19．自动成型实训
20．水塔自动供水控制系统实训
21．邮件自动分拣实训
22．自动洗衣机控制系统模仿实训
23．电镀过程控制实训
24．触摸屏的基础指令演示
25．触摸屏的LED数码显露控制
26．触摸屏控制的三相鼠笼异步电动机变频调节速度控制
27．变频器功能功能数值设定与实操实训
28．触摸屏的温度（℃）PID控制
29．三相异步电动机的变频开环调节速度实训
30．基于PLC通信方法的变频器开环调节速度
31．基于PLC通讯方法的变频器闭环调节速度
32．基于PLC模仿量方法的变频器闭环调节速度
33．三相鼠笼异步电动机点动控制
34．三相鼠笼异步电动机设定有自锁的正转控制线路
35．三相鼠笼异步电动机联锁的正反转控制
36．三相鼠笼异步电动机带延时正反转控制
37．三相鼠笼异步电动机Y/△变换起动控制
38．接触器控制串电阻起动控制线路
39．延时控制串电阻降压起动线路
40．C620车床电气控制线路
41．MCGS组态棒图实训教学
42．运用已编好组态棒图，对以上任何实训实行动态跟踪教学实训
43．针对实训内容的具体要求，学员自行编辑组态棒图实行实训
六、配备表单
| 名称 | 型号 | 数量 | 单位 |
| PLC主机 | FX2N-48MR含模仿量FX0N-3A | 1 | 台 |
| 通讯模型块 | FX2N-485BD | 1 | 块 |
| 通讯电缆 | SC-09、触摸屏（PC-TOP TOP-PLC） | 3 | 条 |
| 实训模型块 | 继电接触控制结合套件(一) | 1 | 块 |
| 继电接触控制结合套件（二） | 1 | 块 | |
| 变频器实训结合套件（A740 0.75KW变频器） | 1 | 块 | |
| 触摸屏实训结合套件 | 1 | 块 | |
| 温度（℃）PID控制及AD实训 | 1 | 块 | |
| 交通信号灯PLC自动控制 | 1 | 块 | |
| 搅拌器的PLC自动控制 | 1 | 块 | |
| LED数码官显露PLC自动控制 | 1 | 块 | |
| 四层电梯的PLC自动控制 | 1 | 块 | |
| 加工中心刀具库选用控制 | 1 | 块 | |
| 艺术彩灯造型的PLC控制 | 1 | 块 | |
| 电动机的自动控制 | 1 | 块 | |
| 步进电动机的PLC控制 | 1 | 块 | |
| 模仿电视发射塔实训 | 1 | 块 | |
| 自动送料装车系统控制 | 1 | 块 | |
| 自动售货机 | 1 | 块 | |
| 自动成型 | 1 | 块 | |
| 水塔自动供水控制系统 | 1 | 块 | |
| 邮件自动分拣 | 1 | 块 | |
| 自动洗衣机控制系统模仿 | 1 | 块 | |
| 电镀过程控制 | 1 | 块 | |
| 电动机与导轨 | 三相电动机导轨含1024编码器 | 1 | 套 |
| 交流AC220V三相鼠笼式异步电动机 | 1 | 台 | |
| 交流AC380V三相鼠笼式异步电动机 | 1 | 台 | |
| 系统 | 演示板原程序及FXGP-WIN编程系统 | 1 | 套 |
| 组态系统MCGS | 1 | 套 | |
| 三菱拟真系统 | 1 | 套 | |
| 实训台 | 学员桌及控制屏 | 1 | 套 |
| 说明书 | 实训指导 | 1 | 册 |
| 连接线 | 实训连接线50CM自锁线 | 50 | 条 |
| 15CM自锁线 | 10 | 条 | |
| 系统排线 | 1 | 条 | |
| Ф4电动机安全叠加连线 | 30 | 条 |
