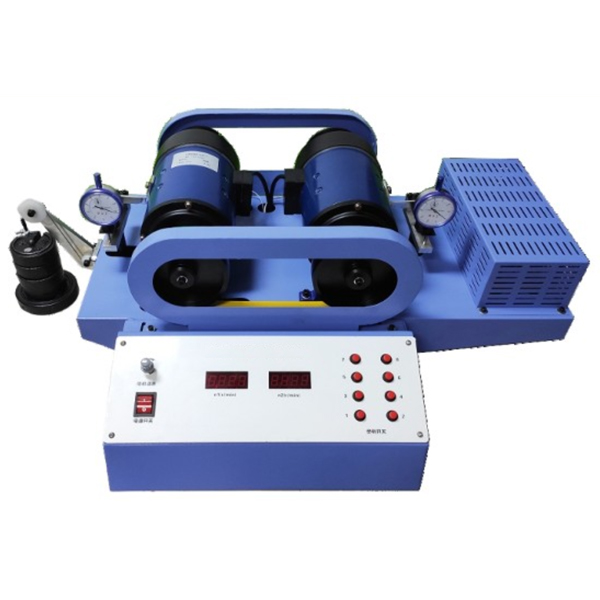

ZREAMT-1电机控制与调速实验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
ZREAMT-1电动机控制与调节速度实训台可实行各种经典型电动机作业功能和机械特性的测量，以及常用电气控制线路的实训教学。
电动机控制与调节速度实训台各种小电动机均经特殊设计，可模仿中小型电动机的特性和功能数值，除能培养学员的动手能力外，还设定有部分设计性的内容，可以良好地提升学员的实践创新能力。
电动机控制与调节速度实训台应用三相隔离变压器隔离供电（浮地设计），并设定有内、外电压（V）型漏电保护装置和电流（A）型漏电保护装置，保证实操者的人身安全；各电源输出均有监示及短路保护等功能，使用便利；各测量仪表及功能结合套件均设定有保护功能，保证长期使用。
二、技术功能
写入电压（V）：三相四线（或三相五线）～380V±10% 50Hz
作业环境：环境温度（℃）为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量（KV）：≤1.5kVA
外观尺寸: 1832mm×805mm×1570mm
安全功能：设定有电压（V）型和电流（A）型漏电保护，符合国家相关安全标准
三、实训内容
直线DC电动机
直线DC电动机认知（直线DC电动机的认知与相关仪表器具、测量仪表的选用与使用方法）
直线DC他励电动机的作业特性和机械特性测量
直线DC他励电动机的调节速度特性测量
直线DC他励电动机的能耗限制动作
直线DC他励电动机转动惯量测量试验
直线DC他励发电动机特性测量
直线DC并励发电动机特性测量
直线DC复励发电动机特性测量
串励、复励直线DC电动机机械特性测量
变压器
用多种方法测量变压器的同名端
一相变压器运行特性的研究
一相变压器并联运行
三相变压器的运行特性研究
三相变压器的不对称短路
三相变压器联接组的识别与接线
三相变压器的并联运行
异步电动机
三相鼠笼式异步电动机的作业特性测量
三相绕线转子异步电动机作业特性测量
一相电容运行异步电动机作业特性测量
三相双速异步电动机作业特性测量
三相异步电动机的起动与调节速度
三相鼠笼异步电动机的不对称运行
三相鼠笼异步电动机的温升
三相鼠笼式异步电动机转子转动惯量的测量试验
同步电动机
三相同步发电动机的运行特性测量
三相同步发电动机的并网运行
三相同步电动机作业特性
三相同步电动机功能数值测量
三相同步发电动机的突然短路
三相同步电动机的不对称运行
电动机四象限运行
直线DC他励电动机在各象限的机械特性
三相异步电动机在各象限运行的机械特性
三相异步电动机M-S弯曲线的测绘
控制电动机
旋转编码器测量试验
直线DC伺服电动机
继电接触控制与电力拖动（电气控制）
三相异步电动机点动和自锁的控制线路
三相异步电动机正反转的控制线路
三相异步电动机顺序控制线路
手动控制三相异步电动机Y-△降压起动的控制线路
手动控制三相异步电动机串电阻法降压起动的控制线路
手动控制三相异步电动机起动补偿器法降压起动的控制线路
自动控制三相异步电动机Y-△法降压起动的控制线路
自动控制三相异步电动机串电阻法降压起动的控制线路
自动控制三相异步电动机起动补偿器法降压起动的控制线路
三相绕线式异步电动机起动的控制线路
三相双速异步电动机自动加快速度控制线路
三相异步电动机能耗限制动作的控制线路
三相异步电动机单向起动及反接限制动作的控制线路
两地控制的线路
作业台往返循环控制的线路
C620、C6136车床的电气控制线路
电动葫芦的电气控制线路
M7130平面磨床的电气控制线路
ZREAMT-1电动机控制与调节速度实训台的基础配备
MEC01电源控制屏(钢制喷塑构造，金属铝操作面板)
(1)交流AC电源
三相相四线（或五线）电网写入经电源总开关漏电保护器（容量（KV）10A，漏电动作电流（A）≤30mA，动作时间≤0.1S）和交流AC接触器再到三相隔离变压器给实训设备供电；经过起动、停止、急停按钮控制交流AC接触器，设定有供电指示灯及缺相指示。
提供三相0～450V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源，配备有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交流AC电源输出处设定有过流保护装置，当相间、线间过电流（A）及直接短路均能自动保护，克服了调换保险丝带来的麻烦，并设定有过流声光警报。控制屏的供电由三相电网经三相漏电保护开关、电网电压（V）指示表、熔断器、启/停按钮控制交流AC接触器输出，设定有漏电声光警报、过流保护等功能，同时配备有一只急停按钮，方便切断电源，还配备有一只指针式交流AC电压（V）表，经过变换和变换开关，可便利地指示三相电网和三相调压输出的每一相的线电压（V）。
(2)直线DC电动机励磁电源
直线DC励磁电源：220V、0.5A直线DC电动机励磁专用电源，设定有输出短路保护功能。
(3)人身安全保护体系
三相隔离变压器一组：三相电源首先经过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)，对人身安全起到一定的保护作用。
电压（V）型漏电保护器1：对隔离变压器前的线路出现的漏电情况实行保护，使控制屏内的接触器跳闸，切断电源。
电压（V）型漏电保护器2：对隔离变压器后的线路及实训过程中的接线等出现的漏电情况实行保护，发出声光报警信号并切断电源，保证人身安全。
电流（A）型漏电保护装置：控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源。
实训连接线及插头座：强、弱电连接及插头座分开，不能混插。强电连接线及插头座应用全封闭工序技艺，使用安全、可靠、防触电。
(4)仪表器具、仪表保护体系
设定有交流AC过流、短路保护器，如果三相隔离变压器或三相调压器输出电流（A）大于整定电流（A）（用户可调节）或线路错接短路时，即能发出声光警报并切断输出电源；待用电或线路故障排除后方可重新启动控制屏，对交流AC电源起到良好的保护作用。
有直线DC电源过压、过流、及短路保护器,如果直线DC电源输出出现过压、过流、及线路错接短路时，即能发出声光警报并切断输出电源，待用电或线路故障排除后自动恢复输出，对直线DC电源起到良好的保护作用。
设定有仪表超测量范围保护器，如果被测电压（V）、电流（A）大于测量仪表测量范围时，即能发出声光警报并切断输出电源，待选用正确测量范围后可重新启动使用，对仪表起到良好的保护作用。
MEC02实训桌
实训桌面为防火烧、防水浸、耐磨损高密度板,构造坚固，形状似长方体封闭式构造，造型美观大方；设定有抽屉、储物柜门，用来存放工量具、存放挂式模块件及图纸文档实训指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实训桌下部装备有四个带刹车的万能转向轮，方便位移和固定。
DD03-11不锈钢电动机导轨、测速光码盘
由固定电动机的不锈钢导轨和测速的日本欧姆龙1024增量式光电编码器构成：
不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与电动机、电动机与测功机之间连接的同心度不超过±5丝，电动机运行噪声小，实训功能数值经典型，能良好适用实训要求；导轨还带有便携式手柄和减振底脚。
测速应用日本欧姆龙1024增量式光电编码器，可以完成电动机转动速度0～6000r/min的精确测量，并经过单片机完成转动速度数字信号与电压（V）信号的线性变换V=f（n），能提供精确平稳的转动速度电压（V）信号，正负输出电压（V）对称性误差≤1‰，克服了应用测速发电动机测速度精确度低、测量界限小、对称性差及非线性改变等缺点。
DJ13直线DC复励发电动机：200V、0.5A、100W、1600r/min
DJ15直线DC他励电动机：220V、1.1A、185W、1600r/min
DJ15-2复励直线DC电动机：220V、0.8A、120W、1500r/min
DJ16三相鼠笼式异步电动机：220V/△、0.5A、100W、1420r/min
DJ17三相线绕式异步电动机：220V/Y、0.6A、120W、1380r/min
DJ18三相同步电动机：作电动机时，220V/Y、0.35A、90W、1500r/min；作发电动机时，220V/Y、0.45A、170W、1500r/min
DJ20一相电容运行异步电动机：220V、1.0A、120W、1420r/min
DJ22三相双速异步电动机：220V（YY/△）、0.6/0.6A、120/90W、2820/1400r/min
DJ23校正直线DC测功机：220V、2.0A、 350W、1500r/min，即可作电动机又可作测功机，做电动机使用时，可作为发电动机的原动机，也可用来拖动电动机完成四象限测量试验；作测功机使用时，由于电动机经特殊设计，容量（KV）是被测电动机的2～3倍，并经精密仪表器具校正，能很好的完成被测电动机的载入输出转矩的测量试验。
WDJ24三相异步电动机（220V/△）
MEC11一相变压器提供77VA、220V/55V、0.35A/1.4A EI型一相变压器一只提供77VA、220V/55V、0.35A/1.4A C型一相变压器一只
MEC12三相心式变压器提供150VA、220V/110V、0.4A/0.8A 三相心式变压器一只。
MEC21直线DC数字电压（V）、mA毫安、安培表
直线DC数字显露电压（V）表1只，测量界限0～1000V，分2V、20V、200V、1000V四档，直键开关变换，三位半数字显露，写入阻抗为10MΩ，精确度为0.5级，设定有超测量范围声光报警、指示及切断总电源等功能。
直线DC数字显露mA毫安表1只，测量界限0～2000mA，分20mA、200mA、2000mA三档，直键开关变换,三位半数字显露,精确度为0.5级，设定有超测量范围声光报警、指示及切断总电源等功能。
直线DC数字显露安培表2只，测量界限0～5A，三位半数字显露，精确度为0.5级，设定有超测量范围声光报警、指示及切断总电源等功能。
MEC22真有效值交流AC电流（A）表
提供真有效值交流AC数字电流（A）表3只，测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，设定有超测量范围声光报警、指示及切断总电源功能。
MEC23真有效值交流AC电压（V）表
提供真有效值交流AC数字电压（V）表3只，测量界限0～500V，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露。
MEC24单三相智能型功率（W）、功率（W）因数表
由两套微电脑，高速、高精确度A/D变换芯片和全数字显露电子回路包括。经过键控、数字显露窗口完成人机对话的智能控制模式。为了提升测量界限和测量试验精确度，将被测电压（V）、电流（A）瞬时值的取样信号经A/D变换，应用专用的DSP计算有功功率（W）、无功功率（W）。一相功率（W）及三相功率（W）P1、P2的测量，其精确度为0.5级；电压（V）、电流（A）测量范围分别为450V、5A，可测量负载的有功功率（W）、无功功率（W）、功率（W）因数及负载的性质等；此外还可以贮存、记录15组功率（W）和功率（W）因数的测量试验成果数值，并可逐组查询。经过两表法即可测量三相总功率（W），直接显露总功率（W）P(即P1+P2之和)。
MEC25智能型转矩、转动速度、输出功率（W）测量试验仪
智能转矩、转动速度、输出功率（W）表应用单片机技术，集转矩、转动速度、输出功率（W）于一体，测量数值平稳；三组四位半数字显露，精确度0.5级，广泛应用来各种交直线DC电动机系统的功能数值测量。经过键控、数字显露窗口完成人机对话模式，可存储15 组转动速度、转矩及输出功率（W）的测量试验成果，并可逐组查询。
MEC31直线DC电枢电源及开关结合套件
可提供0～240V(3A)连续可调稳压电枢电源，设定有过压、过流、作业指示等功能，并设定有直线DC数字显露电压（V）表，出现过流和短路时能迅速切断电源并发出警报等安全保护功能。还配备有一只三刀三位开关、一只双刀双位开关。
MEC32旋转灯、同步电动机励磁电源
由并网用的三组相灯（黄、绿、红各两只）和一组同步机励磁电源（5～40V/2.5A连续可调，设定有短路保护功能）构成
MEC33开关与电力电容结合套件
由一只三刀三位开关、电力电容及多个分立元件构成。
MEC41可调电阻器（一）
提供阻值容量（KV）150W 、0.5A 0～900Ω/×2连续可调瓷盘电阻2只，电阻接线端均已连接至实操操作面板上，可便利地结合串联、并联、串并联等多种方法使用，可在0.5A、1A、2A不一样电流（A）要求的负载下使用。
MEC42可调电阻器（二）
提供阻值容量（KV）150W、1.5A 0～90Ω/×2连续可调的瓷盘电阻器1只及150W、0.5A 0～900Ω/×2连续可调的瓷盘电阻1只，电阻接线端均已连接至实操操作面板上，可便利地结合串联、并联、串并联等多种方法使用，可在0.5A、1A、1.5A、3A不一样电流（A）要求的负载下使用。
MEC43可调电阻器（三）
提供阻值容量（KV）150W 、1.5A 0～90Ω/×2连续可调的瓷盘电阻器1只及150W、0.5A 0～900Ω/×2连续可调的瓷盘电阻1只，电阻接线端均已连接至实操操作面板上，可便利地结合串联、并联、串并联等多种方法使用，可在0.5A、1A、1.5A、3A不一样电流（A）要求的负载下使用。
MEC44波动线测量试验板及专用电阻
由变压器的波动线测量试验部分和0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调节速度电阻一组。
MEC51继电接触控制结合套件(一)
提供供断路器一只，可填料式熔断器一只，黑色熔断器一只用来保护控制线路，信号灯2只，照明灯1只，按钮（黄、绿、红各一只）三只，交流AC接触器一只，热继电器一只。全部元件均装配在实训结合套件的操作面板上。
MEC52继电接触控制结合套件(二)
提供交流AC接触器两只，时间继电器一只，220V/26V/6.3V变压器一只,整流桥一组，能耗限制动作电阻一只，按钮一只。全部元件均装配在实训结合套件的操作面板上。
MEC53继电接触控制结合套件(三)
提供热继电器一只，行程开关四只。
MEC06实训连接线及备品备件
应用高可靠护套构造插连接线（不存在任何触电的可能），里面应用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，设定有柔软、耐压高、强度大、防硬化、韧性好等优点，插头应用实芯铜质件外套铍轻铜弹片，接触良好。
