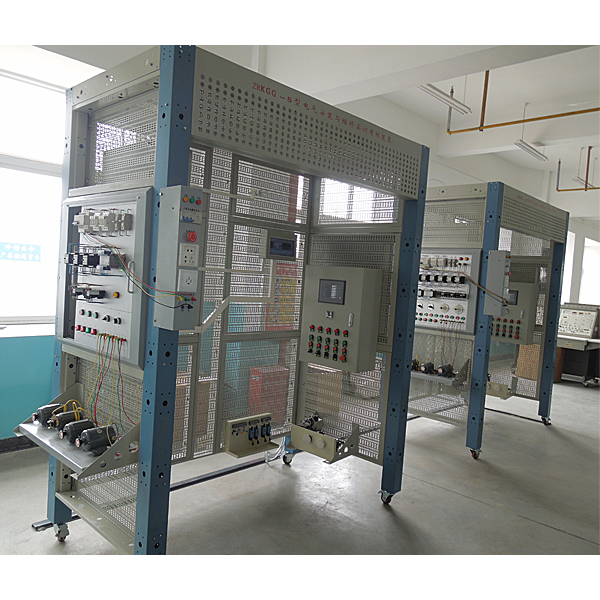

变压器检修工技能实验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
1、写入电压（V）：三相四线制～380V±10% 50Hz
2、作业环境：环境温度（℃）界限为-5～＋40℃ 相对温度（℃）＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、外观尺寸：1300mm×750mm×1300mm
二、装置的配备装备
1、电源控制屏
控制屏为钢制双层亚光密纹喷塑构造，金属铝操作面板
2、实训桌
实训桌为钢制材料。为了方便绕线和实训室的管理，手摇式电子计数线绕机固定在桌面上，桌子下方设定有存放铜线的绕线储物柜。
3、主控功能板
（1）三相四线电源写入，经漏电保护器和总开关，由接触器经过起、停按钮实行实操，并设定有急停控制按钮。
（2）控制屏上有数字式交流AC电压（V）表一只，经过波段开关变换可以查看相间电网电压（V）。
（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，设定有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或实操错误所造成的漏电警报、仪表超测量范围警报总次数，为学员技能实训的考核提供一个统一的评定标准。
（4）三相可调交流AC电源，经过1.5KVA三相同轴自耦调压器实行调压，可输出三相0～450V及一相0～250V可调电压（V）。
（5）直线DC电源部分：
220V/0.5A直线DC电源一组，还有短路保护功能。
0～250V可调直线DC高压电源一组，带有过压保护及短路保护功能。
（6）提供直线DC数字电压（V）表一只：测量界限0～300V，分2V、20V、300V四档，直键开关变换，三位半显露，写入阻抗为10MΩ，精确度为0.5级，设定有超测量范围报警、指示等功能，能够直接测量直线DC电枢电源电压（V）及外测电压（V）。
4、仪表功能板
（1）提供真有效值交流AC数字电压（V）表一只，测量界限0～500V，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露。
（2）提供真有效值交流AC数字电流（A）表三只，测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，设定有超测量范围警报、指示功能。
（3）直线DC数字mA毫安表一只：测量界限0～2000mA，三位半数字显露，精确度0.5级，设定有超测量范围报警、指示等功能。
（4）智能功率（W）、功率（W）因数表一只：由一套微电脑，高速、高精确度A/D变换芯片和全数字显露电子回路包括。经过键控、数字显露窗口完成人机对话的智能控制模式。为了提升测量界限和测量试验精确度，将被测电压（V）、电流（A）瞬时值的取样信号经A/D变换，应用先进的DSP技术计算有功功率（W）、无功功率（W），功率（W）表精确度为0.5级，电压（V）、电流（A）测量范围分别为450V、5A，可测量负载的有功功率（W）、无功功率（W）、功率（W）因数及负载的性质；还可以贮存、记录15组功率（W）和功率（W）因数的测量试验成果数值，并可逐组查询。
（5）一相电容运行电动机电容：4uF/450V CBB电容。
（6）双刀双掷开关一只。
（7）可调电阻：两组0～900Ω/0.5A可调电阻。
5、仪表器具配备装备
（1）500V等级兆欧表一只，用来测量试验电动机绕组绝缘电阻
（2）890B+数字万用表，三位半显露
（3）钳形电流（A）表一只
6、制作设备、电动机等配备装备
（1）拆、装工量具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。
（2）绕线装置一套：电动机绕线模、绕线轴、绕线架、压线架等
（3）手摇电子计数绕线机一台：数字显露界限0～9999匝数，计数精确、计数便利
（4）未浸漆的一相变压器：容量（KV）100VA，电压（V）AC220V/55V，电流（A）0.45A/1.8A。
（5）未浸漆的一相电容运行异步电动机：规格限定功率（W）120W，电压（V）220V，电流（A）1A，转动速度1420r/min。
（6）未浸漆的三相鼠笼异步电动机：规格限定功率（W）180W，电压（V）380V（Y接法），转动速度1400r/min。
（7）未浸漆的他励直线DC电动机：规格限定功率（W）100W，电压（V）220V，转动速度2000r/min。
7、实训实验连接线及备品备件
变压器检修工技能实训台应用高可靠护套构造插连接线（不存在任何触电的可能），里面应用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，设定有柔软、耐压高、强度大、防硬化、韧性好等优点，插头应用实芯铜质件外套铍轻铜弹片，接触优良。
三、实训内容
（一）一相变压器修理及测量试验
1．变压器拆除前的数值记录与计算
2．变压器的拆除
3．变压器的绕组绕制
4．变压器组装
5．绝缘电阻测量试验
6．直线DC电阻测量试验
7．变压器同名端判别
8．变压器变比测量试验
9．变压器空载运行
10．变压器短路测量试验
（二）一相电动机修理及测量试验
1．一相电容运行电动机拆除前的数值记录与计算
2．一相异步电动机的拆除
3．一相电动机绕组绕制
4．一相变压器的组装
5．绝缘电阻测量试验
6．直线DC电阻测量试验
7．一相异步电动机空载
8．一相异步电动机短路
（三）180W三相鼠笼式异步电动机的修理及测量试验
1．三相鼠笼式异步电动机拆除前的数值记录与计算
2．三相鼠笼式异步电动机的拆除
3．三相鼠笼式异步电动机绕组绕制
4．三相鼠笼式异步电动机组装
5．绝缘电阻测量试验
6．直线DC电阻测量试验
7．三相鼠笼式异步电动机绕组首末端判别
8．三相鼠笼式异步电动机空载
9．三相鼠笼式异步电动机短路
（四）他励直线DC电动机的修理及测量试验
1．直线DC他励电动机拆除前数值记录及重绕数值的计算、确定
2．直线DC他励电动机绕组拆除
3．直线DC他励电动机线圈绕线
4．直线DC他励电动机嵌线、组装
5．直线DC他励电动机绝缘电阻的测量
6．直线DC他励电动机电刷中心线位置的确定
7．直线DC他励电动机冷态下直线DC电阻的测量
8．直线DC他励电动机空载试验
