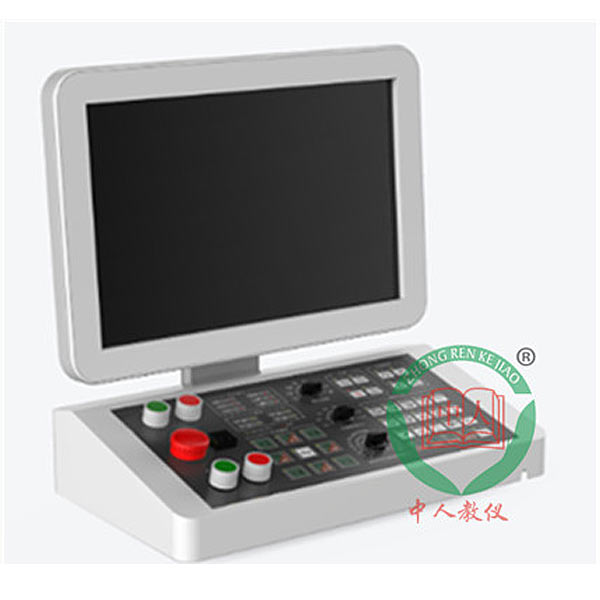

传感器技术实验台(配USB数据采集卡)
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
2.完全应用模型块化设计，将被测源、传感器、检验测试技术有机的集合，使学员能够更全面的学习掌控把握和掌控把握信号传感、信号处置整理、信号 变换、信号收集和传输的整个过程
3.紧密传感器与检验测试技术的进展，全面展示传感器相关的技术，以拓宽学员的眼界
4.写入电源:一相三线~220V±10%50Hz
5.作业环境:温度（℃）-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
6.装置容量（KV）:之0.5kVA
7.外观尺寸不小于1408mm×805mm×1180mm
8.传感器技术实训台(配USB数值收集卡)要求由控制屏、实训桌、检验测试对象、传感器、变送模型块、传感器3D拟真实训系统等构成。
9，控制屏(钢制双层亚光密纹喷塑构造，金属铝操作面板)。交流AC电源:一相三线220V交流AC电源供电。直线DC电源、信号源、直线DC电压（V）表、 直线DC电流（A）表、频率/转动速度表以及智能调动仪模型块。四组直线DC稳压电源:土15V、+5V、土2~士10V分五档输出、2~24V连续可调。低 频信号发生器:1~3OHz低频信号;VP-P=0~17V连续可调。音频信号发生器:1k~10kHz_音频信号;VP-P=0~17V连续可调。电 压表﹔测量范围0~20V，写入阻抗为1OMQ，精确度0.5级。频率/转动速度表﹔频率测量界限1~9999Hz，转动速度测量界限1~9999rpm。计时 器:0~9999s，精确到0.1s。高精确度温度（℃）调动仪:多种写入输出规格，人工智能调动以及功能数值自整定功能，先进控制算法等。数 据收集连接口:USB2.0数值收集器，双通道模仿量写入
10．检验测试对象模型块。热源要求:0~220V交流AC电源加热，温度（℃）可控制在室温～+120℃。转动源要求:2~24V直线DC电源驱动，转动速度可 调在0~3000rpm。振动源要求:振动频率1Hz~30Hz（可调），共振频率12HEz左右。
11.传感器及变送模型块
传感器技术功能数值参考规格变送模型块实训目标
电阻应变3502×4应变传感器榄块掌控把握电阻应变片作业过程，单臂、双臂和全桥电子回路的区别;电子秤定标
扩散硅压力传感器作业电压（V）:+5V
检验测试界限:0~20kPa压力传感器模型块掌控把握扩散硅压力传感器作业过程;学会扩散硅压力传感器的零点补偿
差动变压器式线位移传感器测量界限:0~5mm
线性度:0.5%差动变压器模型块掌控把握差动变压器式位移传感器的作业过程以及差动变压器式位移传感器的频率特性。 电容式位移传线感器测量界限: 0~ 5mm
精确度:1%电容传感器模型块掌控把握变面积式电容传感器测量位移的作业过程;理解调频电子回路的作业过程
线性霍尔位移传感器测量界限0~2mm
线性度:2%霍尔传感器模型块掌控把握线性霍尔传感器测量位移的作业过程;不一样的激励源测量位移的不一样方法;
光纤位移传感器测量界限: 0~ 2mm
线性度;2%光纤传感器模型块理解光纤传感器传导光束的过程;掌控把握光纤位移传感器测量位移的作业过程
电涡流传感器测量界限: 0~ 3mm
线性度:2%电涡流传感器模型块掌控把握电涡流传感器测量位移的作业过程:理解调频电子回路的过程。
压电传感器测量界限: 10~60g
谐振频率>10kHz压电传感器模型块掌控把握压电传感器加快速度度测量过程;理解电荷放大器的作业过程。
磁电传感器检验测试界限: 0~ 5mm
感知度:0.5v/m/s学会运用磁电式传感器测量转动速度的技能
霍尔开关传感器作业电源: +5V
检验测试界限:0~5mm学会运用开关式霍尔传感器测量转动速度的技能
光电开关传感器作业电源: +5V
作业模式:对射式学会运用对射式光电传感器测量转动速度的技能
气敏传感器作业电源: +10V
检验测试界限:酒精50~ 2000ppm掌 握酒精气敏传感器检验测试酒精浓度的作业过程
湿度传感器作业电源: +5V
检验测试界限:1~99%RH掌控把握湿度传感器的作业过程，学会运用湿度传感器测量大气湿度的技能
Pt100铂热电阻0C:电阻值1002
测温界限: -200"C ~+850C温度（℃）传感器模型块掌控把握Pt 100铂热电阻测量温度（℃）的作业过程。了 解智能温度（℃）调动仪的控温过程 K型热电偶镍铬-镍硅热电偶.测温界限:-50°C~+1800C温度（℃）传感器模型块掌控把握热电偶测量温度（℃）的作业过程，理解热电偶冷端补 偿的方法
E型热电偶镍铬-康铜热电偶，测温界限-100"C ~+1100C温度（℃）传感器模型块了 解E型热电偶与K型热电偶的区别;学会运用分度表
准确测量温度（℃）的技能
包括温度（℃）传感器AD950电流（A）输出
测温界限:-55℃~+155℃;感知度luA/℃温度（℃）传感器模型块掌控把握包括温度（℃）传感器的温度（℃）测量方法
★12.传感器3D拟真实训系统(实训室合计一套):本系统应用全3D虚拟拟真技术，在电脑屏幕上组建了三维（3D）传感器的构造，设定有拆 卸和组装功能，可深入学员对传感器内部构造的理解，培养学员的动手能力。系统经过设备说明、零件展示、装配演示、原理展 示四个方面，讲述了霍尔位移传感器、霍尔转动速度传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、 差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转动速度传感器、包括温度（℃）传感器、K 型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。.零件展示:单独展示传感器的各个构成元件，查看零件的构造、材料以 及材料类型。装配演示:以3D拟真的形式展示传感器的装配过程，让学员直观理解传感器的构成构造和装配方法。设定有快速装 配、慢速装配、放大、缩小、旋转视图等功能。原理展示:经过位移测量、振动测量、转动速度测量、环境测量等具体应用实例来展 示传感器的基础原理，并可动态显露实训成果，以此深入学员对传感器的理解。
★13.维修电工综合拟真实训系统(实训室合计一套):要求系统应用Flash动画与3D虚拟拟真技术相集合，使界面生动、美观，并 在模仿动画效果中加入了大量人机交互的步骤，以此达到教学与学习掌控把握的趣味性，深入学员对知识的理解和运用。系统侧重于培养 学员的动手实操能力，经过人机交互的方法，zui大限度地使学员在每一个环节全部参与--强调实操过程，使学员在动手实操过 程中去学习掌控把握并理解枯燥的课程理论知识。系统分为:电工基础、电动机与变压器、低压电器、电子技术、电力拖动、PLC与变频器、电动 机控制、常用工量具、电工仪表、实验连接线连接、PLC、机床电气12个模型块，共计100多个实训内容。主要含有概括以下实训内容:(1)常用工量具:含有通用工量具、线路工量具、设备工量具、手工焊接工量具4类10余种工量具的使用说明;
(2)实验连接线连接:线头连接、实验连接线连接、线头绝缘恢复等注意事项;
(3)电工仪表:电能表、钳形电流（A）表、万用表、兆欧表、直线DC电桥等7项拟真实训;
(4)电工基础:欧姆定律、电磁感应、基尔霍夫定律、负载Y/△接法等9项拟真实训;
(5)照明电子回路:照明配电盘、荧光灯、两地控制灯等3项拟真实训;
(6)电子器件:含有电位器、电容器、电感器、二极管等8个常用器件;
(7)电子技术:一相桥式整流电子回路、单结品体管触发电子回路、延时开关电子回路等13项拟真实训;
(8)低压电器:接触器、继电器、断路器、结合开关、主令电器、熔断器等8项拟真实训;
(9)电动机与变压器:一相电动机、三相电动机、直线DC电动机、变压器等8项拟真实训;
(10)电动机控制;反接限制动作、机械限制动作、能耗限制动作、行程控制、双速调节速度等15项拟真实训;
11)电力拖动:Y/△启动自动控制、双重联锁正反转控制、双速异步电动机的控制等10项拟真实训;
(12)PLC与变频器:PLC的认知、路交通信号灯、四层电梯控制等17项拟真实训;
(13)机床电子回路:普通车床、平面钻床、万能铣床等3项拟真实训。
13.传感器基础技能实训
(1）金属箔式应变片一单臂电桥搭建
(2）金属箔式应变片一半桥搭建
(3）金属箔式应变片一全桥搭建
(4）扩散硅压阻压力传感器差压测量
(5）差动变压器的功能测量试验
(6）激励频率对差动变压器特性的影响测量试验
(7）差动变压器零点残余电压（V）补偿
(8）电涡流传感器的位移特性测量试验
(9）被测体材料、面积大小对电涡流传感器的特性影响测量试验
(10）电涡流传感器测量振动
(11）光纤传感器的位移特性测量试验
(12）光纤传感器测量振动
(13）电容式传感器的位移特性测量试验
(14）电容传感器动态特性测量试验
(15）直线DC激励时霍尔式传感器的位移特性测量试验
(16）交流AC激励时霍尔式传感器的位移特性测量试验
(17）霍尔式传感器振动测量
(18）磁电式传感器转动速度测量
(19）压电式传感器振动测量
(20）PT100温度（℃）控制的应用
(21）包括温度（℃）传感器的温度（℃）特性测量试验
(22)铂电阻温度（℃）特性测量试验
(23)热电偶的冷端温度（℃）补偿
(24)气敏传感器测量试验酒精浓度
(25)湿敏传感器湿度测量
14,传感器应用实训
(1)直线DC全桥的应用一电子秤定标
(2)交流AC全桥的应用一振动测量
(3)差动变压器的应用一振动测量
4)光电转动速度传感器的应用一转动速度测量
(5)开关型霍尔传感器的应用一转动速度测量
(6)光纤传感器的应用一转动速度测量
(7) K型热电偶的应用一测量温度（℃）
(8) E型热电偶的应用一测量温度（℃）
(9)智能调动仪应用一转动速度控制
