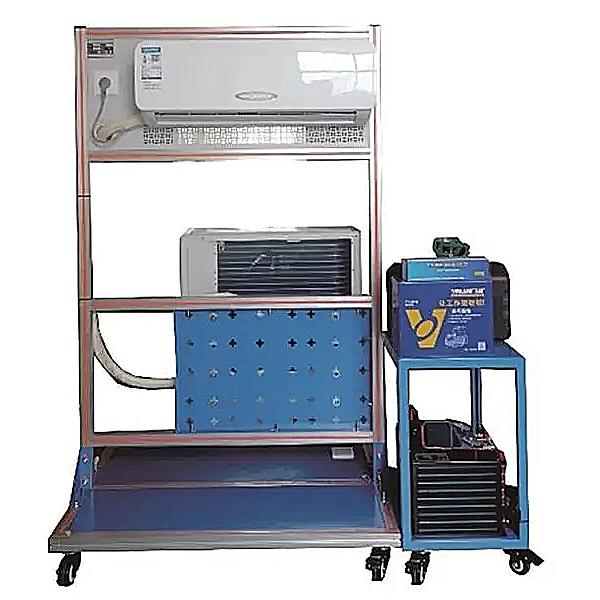

中央空调与一机两库综合实训智能考核装置
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
中央空调与一机两库综合综合实训智能考核装置中央空调实训台和一机二库实训考核装置两套装置结合而成，可以在此基础上多加了CC-Link工业现场总、中央空调虚拟考核及远程控制功能，同时一机二库改为PLC作为主控机并配备有数值收集功能。
二、功能特性：
1.工业现场总线实训：硬件配备、实际装配实操实训、系统编程设定；
2.数值收集功能：传感器及各种A／D收集模型块配备、装配及系统编程设定；
3.组态系统应用：通讯设定、动画制作、变量调用及编程等实训；
4.远程控制：教师可能互联网完成对中央空调及冷库的控制及管理；
5.PLC可编程控制器应用：基础指令、高级指令编程实训及接线实操实训；
7.可经过互联网实行中央空调虚拟考核。
三、主要技术要求及主要功能数值
1、特别点
1）控制器应应用西门子S7-200可编程控制器
2）控制平台应有热过载保护、过流保护、漏电保护、接地保护等多重保护机制
3）控制系统能体现真实的供水系统，有自动和手动控制两种方法，当自动控制失效时，系统由手动控制方法运行
4）控制对象应用不锈钢、铝型材等构成，保证不生锈、不易老化；模仿现实生活中的大厅和房间，动力系统由专用水泵包括，其中2台冷却水水泵、1台换热水泵、2台冷冻水水泵，能够完成给模仿大厅和模仿房间制冷和供暖的水系统循环。
2、技术功能数值
1）写入电源：三相五线～380V±10% 50Hz
2）制冷功率（W）：2300W 电流（A）：11A
3）制热功率（W）：2000W 电流（A）：9A
4）制冷剂/用量：R22 2kg
5）锅炉功率（W）：1200W 电流（A）：7.5A
6）风机盘管：350m3/h
7）外观尺寸：8000×6000×2000mm
8）负载功耗：8KVA
3、系统构成
1）应用3匹水冷机组，配备2台冷却水泵（其中1台备用）、2台冷冻水泵，终端应用一个模仿大厅（带新风系统）和一个模仿客房，应用一套分水器和集水器对冷量实行分配调动，整个中央空调应用PLC作为主控机，由计算机数值经过通信线与PLC实行通信，从而控制整个空调的运行，也可经过互联网完成远程控制。空调的运行功能数值由传感器及变送器实行收集，并经过A/D模型块变换后送入PLC中，再由PLC送到计算机数值中实行就地实时显露监控、并有组态系统就地实时监控整个系统当前的作业状态及各点温度（℃）的数值改变。
2）装置可完成手动控制和计算机数值控制两种控制方法：
3）手动控制按钮在控制储物柜的门上，控制按钮接入到PLC各个相应的写入变量上，可直接对整个中央空调实行控制；同时并将一系列的保护开关的输出点也接入PLC的写入端，能达到全面的监控和管理。
4）计算机数值控制则应用组态技术建立计算机数值与PLC之间的平稳通讯，能控制整个中央空调，并完成对空调运行数值的显露、解析等各种功能，同时也可经过互联网升级建立远程计算机数值与现场计算机数值的通讯，完成对中央空调的远程控制。
4、基础配备
冷水制冷机组（配3匹旋转式压缩机、3匹内平衡热力膨胀阀、壳管式冷凝器及干式蒸发器）1台；冷却水系统（2台冷却水泵、1台3吨玻璃钢冷却水塔、水流开关）1套；冷冻水系统（2台冷冻水泵1套分水器及集水器1台膨胀水箱、水流保护开关）；供暖系统（1台模仿锅炉(电加热式)，1台专用热水换热水泵及板式换热器）模仿客房（1个客房模型，1台风机盘管，1套温控器系统）；模仿大厅（1个大厅模型，1套新风处置整理系统， 1套回风管及相关配套设备）；控制储物柜内置1台S7-200西门子主机、1块数字量拓展量模型块、2块模仿量拓展量模型块及相关继电器、控制开关、指示灯、标准通信连接口和配套设备)；工业组态系统；PLC编程系统；中央空调PLC应用程序；中央空调组态应用程序；型材电脑桌；
5、实训内容
1) 中央空调的硬件设备的孰悉
2) 中央空调的启动、运行、调节测试技术的实训
3) 中央空调运行作业情况、运行功能数值检验测试解析
4) 中央空调控制原理的认知
5) PLC可编程控制器编程
6) 数值收集技术的应用
7) 组态技术应用
8) 互联网技术的应用（远程控制）
9) 传感器及变送器装配和使用
