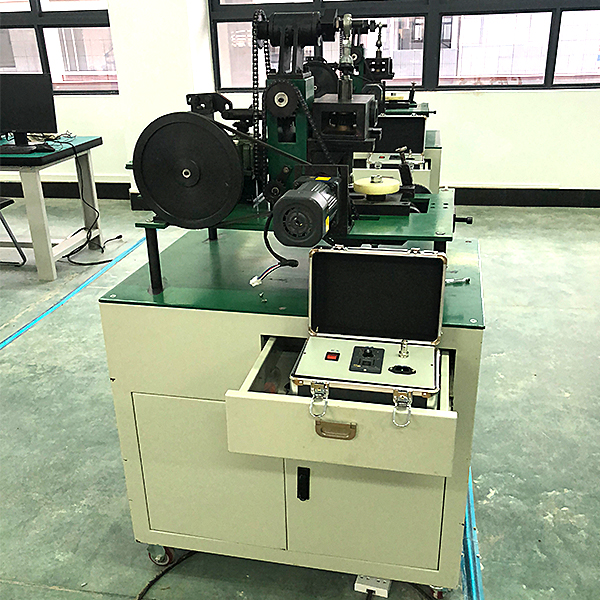

机械传动安装与调试实验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
二、功能特别点
1. 拟真度高 装置可模拟真实数控冲床加工零件，经过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作，可对厚度5mm以下铝板实行精确加工。编程完成后运行即可实行零件自动加工，贴近工业现场实际实操。
2. 实操性强 依据相关国家职业标准、行业标准和岗位要求设定各种实际作业任务，以职业实践活动为主线，经过"做中学"，真正提升学员的动手技能和就业能力。
3. 模型块化设计 由多种机械部位件构成，既可将各部位件作为单独的模型块实行实训，也可将各部位件构成综合的机械系统实行实训。
4. 综合性强 装置可完成机械设备装配与调节、电气设计与线路连接、PLC和触摸屏程序语言编写、机电联调、装配精确度检验测试等经典型作业任务，适用实训教学、工程培训及职业竞赛的需要。
三、技术功能
1. 写入电源：三相四线（或三相五线） ～380V±10% 50Hz
2.作业环境：温度（℃）-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
3. 装置容量（KV）：＜2.0kVA
4. 外观尺寸：1400mm×700mm×1450mm（实训装置）
800mm ×600mm×1800mm（电气控制储物柜）
1200mm×600mm×780mm （实操台）
560mm ×600mm×1020mm（电脑桌）
5. 安全保护：设定有电流（A）型漏电保护，安全符合国家标准。
四、系统构成与功能
本装置主要功能是按照要求自动完成对被加工物料的多模具精确冷冲压；首先经过电气控制储物柜中的PLC控制伺服电动机来控制二维送料部位件，完成对被加工物料（铝板）的送料和定位，其次按照运行要求完成转塔部位件中多种模具的更换，并经过定位系统对转塔实行精确定位；zui后运用冲压系统以及冷冲压模具的联合动作对物料实行精密冲压。
本实训台主要采用实训装置、电气控制储物柜（含有概括电源控制模型块、可编程控制器模型块、变频器模型块、触摸屏模型块、步进电动机驱动模型块、伺服电动机驱动模型块等）、动力源（含有概括三相交流AC电动机、步进电动机、交流AC伺服电动机等）、机械传动机构、二维送料部位件（十字滑台）、转塔部位件、模具、离合器机构、机械式冲料机构、装调工量具、常用量具、实操台、型材电脑桌等构成。
五、系统基础配备表
| 序号 | 名称 | 规格 | 数量 | 单位 | 备注 | |
| 1 | 实训装置 | 钢制双层亚光密纹喷塑构造，40mm厚铸件平操作面板台面，桌子下方设定有储物储物柜，储物柜子上方设定有2个抽屉，尺寸：1400mm×700mm×1450mm | 1 | 台 | ||
| 2 |
电 气 控 制 储物柜 |
电源控制模型块 | 由三相电源总开关（带漏电和短路保护）、三相熔断器、交流AC接触器、热继电器、中间继电器、开关电源、钥匙开关、急停按钮、停止启动按钮（红、绿）、系统控制旋钮开关及指示灯等构成 | 1 | 套 | |
| 3 | 可编程控制器 | 西门子S7-200 SMART CPUST40 | 1 | 套 | 二选一 | |
| 4 | 模型块 | 三菱FX3U-48MTES/A | 1 | 套 | ||
| 5 | 触摸屏模型块 | 西门子7英寸，TFT真彩，65k色 | 1 | 套 | ||
| 6 | 电动机驱动模型块 | 旋钮开关、步进电动机驱动器 M542、伺服电动机驱动器TSTE 15C、隔离变压器（380V/220V）、三菱FR-E740-0.75k-CHT变频器 | 1 | 套 | ||
| 7 | 传动机构 | 主要含有带传动（同步带、三角带）、链传动（单排链条）、齿轮传动（直齿圆柱齿轮）等经典型传动机构， | 1 | 套 | ||
| 8 | 二维送料部位件（十字滑台） | 主要采用滚珠丝杠螺母副（长度分别为528mm、485mm；公称直径20mm；导程5mm；右旋）、直线导轨和滑块（长度分455mm、335mm两种；宽度15mm）、作业台面、轴承（角接触轴承、深沟球轴承）、轴承座、端盖、垫块等构成 | 1 | 套 | ||
| 9 | 机械设备部位件 | 转塔部位件 | 主要采用上下模盘定位销、上下模盘定位销支撑架、下模盘下料孔、链轮、链条、上下模盘、传动轴、圆锥滚子轴承、支座、端盖等构成 | 1 | 套 | |
| 10 | 模具 | 应用真实数控模具，含方孔模、圆孔模、腰孔模3种模具，另含有概括模具校棒1套 | 1 | 套 | ||
| 11 | 机械式冲料机构 | 主要采用冲床床身、齿轮、端盖、曲轴、轴瓦、支撑架、电动机座、轴承、卸荷式带轮装置等构成 | 1 | 套 | ||
| 12 | 工量具 | 上下模盘气动定位模型块 | 主要采用单电控二位五通阀、调压过滤器、轴杆气缸、三通、PU气管、快换接头、气泵等构成 | 1 | 套 | |
| 13 | 离合器机构 | 主要采用支撑架、轴承、轴套、拨销、两半离合器（固定牙嵌、活动牙嵌）、拨档实操杆等构成。 | 1 | 套 | ||
| 14 | 电工工量具套件 | 含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等 | 1 | 套 | ||
| 15 | 紫铜棒 | 一头φ18、一头φ14和φ30各1根 | 2 | 根 | ||
| 16 | 拉马 | 1 | 件 | |||
| 17 | 一字螺丝刀 | 10〞通芯一字螺丝刀 | 1 | 把 | ||
| 18 | 内、外卡簧钳 | 直嘴、弯嘴9寸内、外卡簧钳各1把 | 4 | 把 | ||
| 19 | 橡皮锤、榔头 | 圆头铁锤（1.5磅）、橡皮锤各1把 | 1 | 套 | ||
| 20 | 扳手结合套件 | 9件套内六角扳手；150mm、250mm活动扳手各1把；开口14-17呆扳手1套；开口为7、17梅花结合扳手各1把；M14、M18、M27圆螺母扳手1套 | 1 | 套 | ||
| 21 | 截链器 | 420-530 | 1 | 把 | ||
| 22 | 手轮 | 外径100 | 1 | 套 | ||
| 23 | 活动手柄 | 螺纹为M8 | 1 | 套 | ||
| 24 | 划线平操作面板 | 300mm×300mm | 1 | 块 | ||
| 25 | 游标卡尺 | 测量界限：0～300mm，分度值：0.02mm | 1 | 把 | ||
| 26 | 深度游标卡尺 | 测量界限：0～200mm，分度值：0.02mm | 1 | 把 | ||
| 27 | 直角尺 | 200×130×12.5mm | 3 | 把 | ||
| 28 | 量具 | 杠杆式百分表 | 0～0.8mm，分度值：0.01mm；含转接头、磁性表座 | 1 | 个 | |
| 29 | 百分表 | 0～10mm；含转接头、磁性表座 | 1 | 个 | ||
| 30 | 千分尺 | 0～25mm、25～50mm、50～75mm各1把 | 3 | 把 | ||
| 31 | 钢直尺 | 500mm | 1 | 把 | ||
| 32 | 塞尺 | 测量界限：0.02～1.00mm | 1 | 把 | ||
| 33 | 备品备件 | 零件盒、编程电缆、设备配套光盘（系统、使用手册、程序等） | 1 | 套 | ||
| 34 | SHJXZT-4型机械设备装调与控制技术拟真教学系统 |
本系统应用Flash与3D虚拟拟真技术相集合的方法，界面生动美观、易学易用，可以提升教师教学和学员学习掌控把握的兴趣，深入学员对知识的理解和运用。系统经过三维（3D）拆卸动画、三维（3D）装配动画、模仿拆卸装配等方法，生动地展示了机械传动机构、送料部位件（十字滑台）、转塔部位件、模具、机械式冲料机构等模型块的拆卸和装配过程。可完成以下功能： 1. 机械设备装调与控制技术的基础知识及简介 2. 机械设备装调与控制技术主要构成器件的构造及作业原理 3. PLC的基础知识及编程方法的简介 4. 机械传动机构的虚拟拆卸装配、三维（3D）动画演示 5. 送料部位件（十字滑台）的虚拟拆卸装配、三维（3D）动画演示 6. 转塔部位件的虚拟拆卸装配、三维（3D）动画演示 7. 模具的虚拟拆卸装配、三维（3D）动画演示 8. 机械式冲料机构的虚拟拆卸装配、三维（3D）动画演示 |
1 | 套 | ||
| 35 | 电脑桌 | 用来存放计算机数值，下方装备有四个带刹车的万能转向轮，尺寸：560mm×600mm×1020mm | 1 | 台 | ||
| 36 | 计算机数值 | 主流品牌 | 1 | 台 | ||
项目一 机械识图与装配工序技艺的编写
按照部装图和总装图，读懂机械设备的作业原理、装配关系和技术要求等内容，并编写装配工序技艺。
项目二 二维送料机构的装配与调节
按照部装图、总装图及机械设备的功能要求，按照正确的装配工序技艺要求，完成二维送料机构的装配与调节等作业。
项目三 转塔冲压机构的装配与调节
按照部装图、总装图及机械设备的功能要求，按照正确的装配工序技艺要求，完成转塔冲压机构的装配与调节等作业。
项目四 模具的装配与调节
按照部装图、总装图及机械设备的功能要求，按照正确的装配工序技艺要求，完成冲压模具的装配与调节等作业。
项目五 经典型传动机构的装配与调节
按照部装图、总装图及机械设备的功能要求，按照正确的装配工序技艺要求，完成链传动、带传动、齿轮等经典型传动机构的装配与调节等作业。
项目六 电气装配与电子回路连接
按照电气图纸和功能要求，完成机械设备电气控制系统的器件装配和电子回路连接。
项目七 步进电动机功能数值调节及控制
集合步进电动机使用手册，完成步进电动机步距角及电流（A）功能数值设定，并编写PLC控制程序。
项目八 伺服电动机功能数值调节及控制
集合伺服电动机使用手册，完成伺服电动机各主要功能数值设定，并编写PLC程序对伺服电动机实行精密控制。
项目九 变频器功能数值调节及控制
集合变频器使用手册，完成变频器各主要功能数值设定，并编写PLC程序对交流AC电动机实行多段调节速度控制。
项目十 PLC及触摸屏的系统设计
按照机械设备的功能要求，实行PLC、触摸屏程序的编写与调节测试，完成各模型块的自动控制。
项目十一 机械设备的调节测试、运行及试加工
调节测试运行机械设备，达到规定的作业要求和技术要求，并实行机械设备的试加工。
项目十二、离合器的装配与调节
按照装配图要求，实行离合器的活动端、固定端、操纵杆、支座等的装配与调节。
