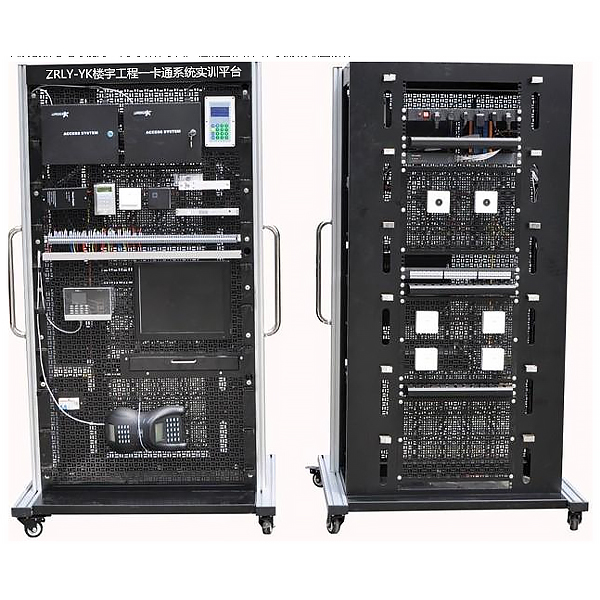

综合布线系统实验台
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
1、ZRL-BX04型 综合布线系统实训台设备应用开放式网孔开型台架、互联网设备、工业铝型材支撑架、高级喷塑钢网孔挂板、电源控制器、配备装备工业用电源模型块、辅材及工量具等构成；配备装备有位移脚轮，便利位移及装配。
2、综合布线系统实训台能够使学员完成设备与信息盘间的装配与布线、进线水平布线的敷设及建筑物子系统中光缆、电缆、通讯线等敷设等项目，并可经过垂直子和水平布线系统对系统实行拓展，综合其它管理级别的设备，从而掌控把握其各系统接线技术要点。
3、电源：AC220V±5%、设定有漏电保护
4、外观：1280×680×1800（mm） 二、配备表单
| 序号 | 设备名称 | 品牌 | 规格型号 | 数量 | 单位 |
| 1 | 智能家居实训台 | LIGONG | 1280×680×1800mm | 1 | 台 |
| 2 | 强电配电箱 | LIGONG | 1 | 个 | |
| 3 | 多孔防雷插头座 | 1 | 个 | ||
| 4 | 桥架 | 1 | 套 | ||
| 5 | PVC管 | 1 | 套 | ||
| 6 | JDG管 | 1 | 套 | ||
| 7 | 接头、90"弯头、三通 | 1 | 套 | ||
| 8 | 接线盒86、 146 | 1 | 套 | ||
| 9 | 线槽 | 1 | 套 | ||
| 10 | 配线架 | 1 | 个 | ||
| 11 | 110配线架 | 1 | 个 | ||
| 12 | 家居智能箱 | 1 | 个 | ||
| 13 | 光纤离线架 | 1 | 个 | ||
| 14 | 光纤托盘 | 2 | 个 | ||
| 15 | 光纤熔接盘 | 1 | 个 | ||
| 16 | 光纤耦合器 | 6 | 个 | ||
| 17 | 标准理线器 | 1 | 个 |
1、设备间子系统实践；
2、作业区子系统实践；
3、管理区子系统实践；
4、配线区子系统实践
5、干线（垂直）子系统实践
6、水平子系统实践
7、干线子系统实践；
8、互联网评测与连接实践；
9、应用T568A、568B两种标准压接模型块实操
10、按线路图将各部分连线
11、应用T568A、568B两种标准制作水晶头实训内容
12、打线工量具的使用实操
13、信息操作面板及防尘盖的装配实操
14、配线架的装配实操
15、标准墙储物柜设备装配实操
16、在超五类跳线压接线实操
17、标记、理线、打线、轧线实操
18、线路故障的判别与处置整理
19、线路的测量试验实训内容
20、测量试验报告的制作实训内容
21、设计并装配一个简易应用系统
