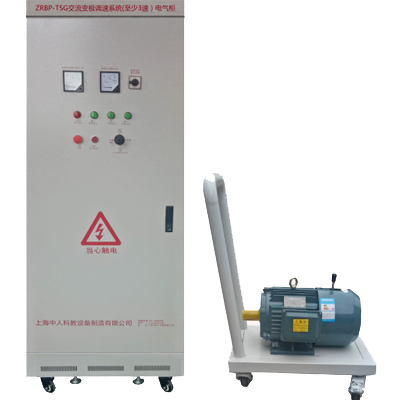

维修电工实训设备

一、系统基础简介
能够适用电工类技能教学,在注重培养学员的课程理论知识外,可提供对学员的技能知识能力、实践能力、探索能力、创新能力等综合能力的培养.完成建立一个综合性的，创新型的初中级维修电工实训室，进一步推进学员在取得学历证书的同时获取职业资格证书作业。实训内容含有仪表照明电子回路、电气控制等实训内容。 二、系统要求
1、设定有完善的人身安全和设备保护体系。
2、实训台要求应用平台式设计，实训模型块应用模型块化设计。要求控制屏为钢制双层亚光密纹喷塑构造，分为上下两层，上层装备有网孔板，主控屏上部的长×宽不低于1500×600mm；网孔板尺寸长×宽不低于650mm×500mm，网孔板上可随意拆卸装配实训模型块，下层装备有交直线DC电源控制单元以及检验测试仪表等。控制屏两侧分别装备有220V一相交流AC电源插头座。
3、实训装置为单面双人座，从而当两个同学同时实行实训时，电源单独，互不干扰。
4、实训台主要采用控制屏、实训桌、控制屏上固定装配的仪表器具、仪表、交流AC电源、实训结合套件模型块、电动机等构成。
5、装置的外观尺寸不小于1500mm×750mm×1600mm；容量（KV）不小于1KV。
6、实训装置应用三相四线制供电。
三、实训装置技术功能数值
1、控制屏及实训桌。
2、立式位移储物柜。
3、网孔板(650mm×500mm)。
4、主电源：要求提供外部写入的三相380V交流AC电源，经过漏电空气开关后，由起/停按钮控制接触器写入380V/3A实训电源。控制屏设定有一只交流AC电压（V）表，经过变换开关实操，监视电网电压（V）。设定有急停按钮一只。
5、交流AC仪表：①指针式交流AC电压（V）表1只：测量范围0-450V，精确度1.5级。②指针式交流AC电流（A）表1只：测量范围0-3A，精确度1.5级。
6、万用插头座：提供万用插头座一个。
7、电源写入模型块：提供1个4P低压断路器、4个直插式熔断器（含有概括：座子和熔芯）及接线端子排等构成。
8、接触器模型块（一）：提供1个交流AC接触器及辅助触头以及接线端子排等构成。接触器模型块（二）：提供2个交流AC接触器及辅助触头、1个热继电器以及接线端子排等构成。
9、二极管及电阻模型块：提供1个75Ω75W的电阻、1个6A10二极管及接线端子排等构成。
10、时间继电器模型块：提供1只时间继电器和接线端子排等。
11、按钮模型块：提供4个按钮开关等。
12、转接模型块：提供接线柱和接线端子排等。
13、日光灯模型块：提供日光灯管、镇流器、起辉器、灯管座和接线端子排等。
14、白炽灯模型块：提供3个白炽灯、3个普通螺口灯座和接线端子排等。
15、单联双控开关模型块：提供1个单联双控开关和接线端子排等。
16、双联双控开关模型块：提供1个双联双控开关和接线端子排等。
17、人体感应开关模型块：由1个人体感应延时开关和接线端子排等构成。
18、触摸延时开关模型块：由1个触摸延时开关和接线端子排等构成。
19、声控延时开关模型块：由1个声控延时开关和接线端子排等构成。
20、一相电度表：提供1个一相电度表和接线端子排等。
21、交流AC电流（A）表模型块：提供3个指针式交流AC电流（A）表和接线端子排等。
22、电流（A）互感器模型块：提供1个电流（A）互感器和接线端子排等。
23、交流AC电压（V）表、功率（W）因素表、有功功率（W）表：提供1个指针式交流AC电压（V）表、1个功率（W）因素表、1个有功功率（W）表和接线端子排等。
24、三相鼠笼型异步电动机：三相鼠笼型异步电动机(380V/△)。
25、备品备件：线槽、实验连接线(1mm2硬质实验连接线，黄、绿、红、黑四种，每卷100米。
26、工量具：含有剥线钳、剪刀、尖嘴钳、斜口钳、大十字、小一字、小十字等。
四、可开设实训内容
（一）电气控制和电动机拖动：
1、三相异步电动机直接启动控制；
2、三相异步电动机接触器点动控制线路；
3、三相异步电动机接触器自锁控制线路；
4、Y-Δ启动自动控制线路；
5、接触器联锁的正反转控制线路；
6、按钮联锁的三相异步电动机正反转控制线路；
7、能耗限制动作控制；
8、三相异步电动机的顺序控制。
（二）电工仪表及照明：
1、白炽灯电子回路接线；
2、日光灯电子回路接线；
3、触摸开关控制白炽灯电子回路接线；
4、声控开关控制白炽灯电子回路接线；
5、人体感应开关控制白炽灯电子回路接线；
6、两地控制一盏灯接线电子回路；
7、一相电度表直接接线电子回路；
8、一相电度表间接接线电子回路；
9、功率（W）因数表接线电子回路；
10、电压（V）表、电流（A）表接线电子回路。
