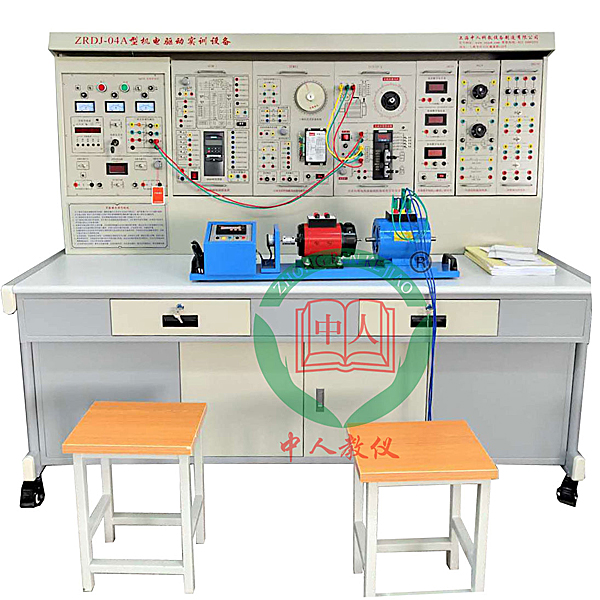

可编程逻辑控制器实训操控平台的完成效果如图所示。 电子控制器实训操控平台外观图（参考） 一、设备功能数值： 1、防静电实训台
防静电实训台尺寸为长1.5米，宽0.7米，高1.6米；实操台台操作面板和框体结构应用2mm优质电镀锌板，侧板、储物柜门等部分应用1~2mm的优质电镀锌板制作，达到IP23防护等级；表面处置整理：零件经过脱脂、酸洗、防锈磷化后，静电喷塑处置整理；实操台背面配备二三插头座电源；实操台下部由多层、多抽屉储物柜构成，台面实行设备组装、维修等作业，单独可控电源；设备统一挂载插件式装配，全部数值线、电源线等预留，便利单件与包括课程的教学；模型块化设计，多种附件可视需要随意结合，而且设定有互换性；台面设定有防静电、防火烧、耐磨损。
2、PLC模型块
（1）国际知名品牌PLC模型块。
（2）应用两种品牌的PLC模型块搭建各4套实训操控平台。
（3）每套模型块提供不少于12个DI点位，8个DO点位。
（4）配套提供对应的电源模型块。
3、按钮
每套实训操控平台装配黄、绿、红三种颜色的自动复位按钮各1只。
4、信号指示灯
每套实训操控平台装配黄、绿、红三种颜色的信号指示灯各1只。
5、RS485通信压力传感器
（1）平行梁单点式称重传感器，6kg测量范围，铝制材料，表面阳极处置整理。
（2）综合误差±0.017%F.S，感知度2.0±0.2mV/V，零点输出±1.5%F.S，写入阻抗405±6Ω，输出阻抗350±3Ω。
6、步进电动机
发光二级管指示步进电动机作业时的状态，配备有步进电动机标准连接口，使用时可直接插拔。
DC5V供电，直径28mm，步距角：5.6525×1/6。
7、线缆/通信线
符合GB/T2951.11-2008标准的电源/通信电缆。
8、接近开关模型块
（1）接近开关应用埋入式装配，感应方法为电感式。
（2）螺纹口径为M18，可以在5mm的距离内检验测试到金属物体，输出信号。
9、AC/DC电源适配器
提供实训操控平台上各类设备或传感器使用的AC/DC电源。
10、液位传感器模型块
（1）写入电压（V）DC5～24V，耗电流（A）为5mA，输出电流（A）1～100mA。
（2）响应时间500ms，作业环境温度（℃）0～85℃，感知度≤20mm，±1.5mm的液位误差。
11、档位开关模型块
（1）档位开关可完成3挡调动，自锁定复位方法。
（2）触点方法为2常开，最大安全作业电流（A）可经过10A。
12、温度（℃）传感器模型块
（1）应用工业级芯片，高精确度温湿度传感器，保证设备的优异可靠性、高精确度、互换性。
（2）应用RS485硬件连接口(设定有防雷设计)，协议层兼容标准的工业Modbus-Rtu协议。集MODBUS协议与普通协议于一体，用户可以自行选用通信协议，普通协议带有自动上传功能 (连接RS485经过串行口调式工量具即会自动输出温度（℃）)。
（3）DC5～30V供电，输出RS485信号。
（4）可在-40℃～+60℃温度（℃）界限内测量，测量精确度0.1℃。
13、声音传感器模型块
（1）用来检验测试环境声音的有无和判别声音强度的大小等。
（2）麦克风的感知度为52dB，频段在50Hz ~ 20KHz，作业电压（V）为3.3V ~ 5.3V。
14、编译器及下载器
配套PLC模型块的编译器及下载器。
15、模仿量写入模型块
2通道模仿量写入（*）；配套PLC设备的模仿量写入拓展模型块。
16、模仿量输出模型块
2通道模仿量输出（AO）；配套PLC设备的模仿量输出拓展模型块。
17、RS485通信模型块
2通道RS485串行口通信；配套PLC设备的RS485通信拓展模型块。
18、控制电脑（用户自配）
（1）提供知名品牌整机电脑
（2）内部存储容量（KV）: 16GB，硬盘容量（KV）: 256GB。
（3）内部存储类型: DDR4，内部存储频率: 2400MHz及以上。
（4）显存类型: GDDR5，显存容量（KV）: 4GB。
（5）主板构造: ATX。
（6）光驱类型: 无光驱。
（7）显卡类型: 单独显卡。
（8）单独显卡型号: RX550、GTX1650、GTX950等。
（9）CPU核心数: 十二线程六核心，CPU主频: 2.9GHz及以上。
（10）散热方法: 风冷。
（11）硬盘类型: 固态硬盘。
（12）CPU系列: 十代Intel I5及以上。
19、液晶监视器（选配）
设备尺寸：21.5″亮度：200cd/m²对比度：1000:1分辨率：1920×1080裸机尺寸（含边框）：502.80×299.78×47.60装配方法：底座、壁挂控制方法：按键控制写入信号：VGA(D-Sub)×1、HDMI×1、AUDIO in×1输出信号：内置喇叭标配备装备品备件：VGA线缆、电源线、底座、说明书；选配备装备品备件：壁挂。
20、PLC编译系统
（1）配套两种PLC模型块对应提供的程序编译系统。
（2）支持中文实操界面。
（3）支持梯形图编程。
二、配备表单
| 序号 | 设备名称 | 数量 | 单位 |
| 1 | 防静电实训台 | 1 | 张 |
| 2 | PLC模型块 | 1 | 套 |
| 3 | 按钮(黄绿红) | 3 | 个 |
| 4 | 信号指示灯(黄绿红) | 12 | 个 |
| 5 | RS485压力传感器模型块 | 1 | 个 |
| 6 | 步进电动机 | 1 | 个 |
| 7 | 线缆/通信线 | 1 | 套 |
| 8 | 接近开关模型块 | 2 | 个 |
| 9 | AC/DC电源适配器 | 1 | 个 |
| 10 | 液位传感器模型块 | 1 | 个 |
| 11 | 档位开关模型块 | 2 | 个 |
| 12 | 温度（℃）传感器模型块 | 1 | 个 |
| 13 | 声音传感器模型块 | 1 | 个 |
| 14 | 编译器及下载器 | 1 | 套 |
| 15 | 模仿量写入模型块 | 1 | 套 |
| 16 | 模仿量输出模型块 | 1 | 套 |
| 17 | RS485通信模型块 | 1 | 套 |
| 18 | 控制电脑 | 1 | 套 |
| 19 | 液晶监视器 | 1 | 台 |
| 20 | PLC编译系统 | 1 | 套 |
