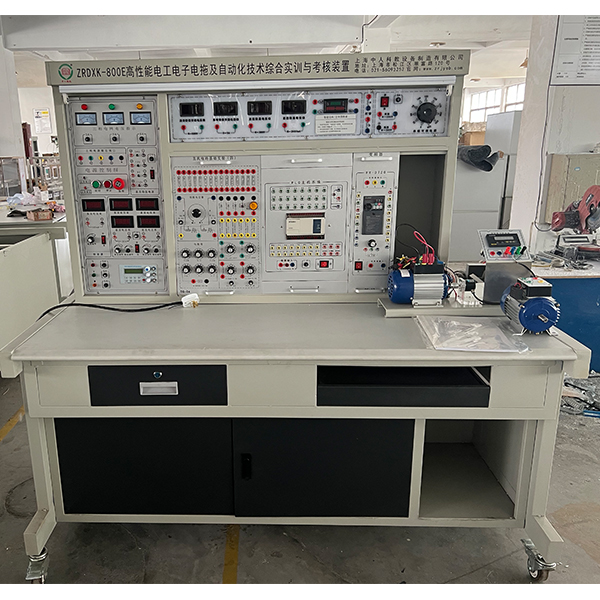

维修电工技能实训考核装置

维修电工实训考核装置含有概括维修电工实训桌、维修电工实训结合套件、维修电工实训屏以及可按照用户实行选配高级维修电工及技师级电工实训结合套件：PLC主机、变频器结合套件、触摸屏结合套件等，可拓展完成低压电工实操考核设备的功能实操。
高级维修电工实训考核装置 一、技术功能数值
1. 写入电压（V）：三相四线（或三相五线）380V±10% 50Hz
2. 作业环境：温度（℃）界限为-10～＋40℃ 相对湿度＜85%（25℃）
3. 外观尺寸：1680×800×1600mm³
4. 装置容量（KV）：＜1.5KVA
二、完成的实训内容
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.设定有过载保护的正转控制线路
5.按钮联锁的三相异步电动机接触器正反转控制线路
6.三相异步电动机的顺序控制
7.三相异步电动机的多地控制
8.接触器控制Y/△降压起动控制线路
9.时间继电器控制Y/△降压起动控制线路
10.装配调节测试通电延时带直线DC能耗限制动作Y-△启动控制线路
11.接触器联锁的正反转控制线路
12.按钮接触器复合联锁电动机正反转控制线路
13.接触器控制串联电阻降压起动控制线路
14.时间继电器控制串联电阻降压起动控制线路
15.作业台自动往返控制线路
16.半波整流能耗限制动作控制线路
17.一相运行反接限制动作控制线路
18.C620型车床的接线、故障与维修
19.Z3040摇臂钻床接线、故障与维修
20.装配调节测试数字步进电动机线路
21.光控开关和报警电子回路
22.设计并装配调节测试电压（V）上、下限报警电子回路
（全自动冰箱保护器）
23.装配和调节测试数字钟电子回路
三、装置的基础配备
(一) DW01电源、仪表器具控制屏
控制屏为钢制双层亚光密纹喷塑构造，金属铝操作面板。为实训提供交流AC电源、高压直线DC电源、低压直线DC电源及各种测量试验仪表等。具体功能如下：
1、主控功能板
(1) 三相四线电源写入，经漏电保护器后，经过总开关,由接触器经过起、停按钮实行实操；
(2) 设定有450V指针式交流AC电压（V）表三只，指示电源写入的三相电压（V）；
(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，设定有设定实训时间、定时报警、切断电源等功能；还可以自动记录由于接线或实操错误所造成的漏电警报、仪表超测量范围警报总次数, 为学员实训技能的考核提供一个统一的标准。
2、交、直线DC电源
(1) 励磁电源：直线DC220V/0.5A，设定有短路保护。
(2) 电枢电源：直线DC0～220V/2A连续可调电源一路，设定有短路保护。
(3) 直线DC稳压电源：±12V/0.5A两路，＋5V/0.5A一路，设定有短路软截止自动恢复保护功能。
(4) 交流AC电源：①、设定有变压器一组，变压器原边按照不一样的接线可加220V，也可以加380V交流AC电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流AC电压（V）；②、设定有一相调压器一组，可得到交流AC0～250V可调电压（V）；③、控制屏设定有一相三极220V电源插头座及三相四极380V电源插头座。
3、交、直线DC仪表
(1) 交流AC电压（V）表：0～500V带镜面交流AC电压（V）表一只，精确度1.0级。
(2) 交流AC电压（V）表：0～5A带镜面交流AC电流（A）表一只，精确度1.0级，设定有超测量范围报警、指示、切断总电源等功能。
(3) 功率（W）、功率（W）因数表：由微电脑、高精确度A/D变换芯片和全数字显露电子回路包括。经过键控、数字显露窗口完成人机对话功能控制模式。为了提升测量界限和测量试验精确度，在硬、系统上均分八档区域，自动判别、自动换档。功率（W）测量精确度1.0级，电压（V）、电流（A）测量范围分别为450V、5A，测量功率（W）因数时还能自动判别负载性质（感性显露"L"，容性显露"C"，纯电阻不显露），可储物15组数值，供随时查阅。
(4) 直线DC电压（V）表：直线DC数字电压（V）表1只，测量界限0～300V，三位半数字显露，写入阻抗为10MΩ，精确度0.5级。
(5) 直线DC电流（A）表：直线DC数字电流（A）表1只，测量界限为0～5A，三位半数字显露，精确度0.5级，设定有超测量范围报警、指示、切断总电源等功能。
（二）实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、而磨高密度板、构造坚固，造型美观大方。桌子左右各设定有两个抽屉（带锁）。
（三）实训箱式挂式模块件
箱式挂式模块件上已装配备有熔断器、钮子开关、交流AC接触器、时间继电器、直线DC接触器、按钮开关、信号指示灯、热继电器等，全部器件均应用国内外知名品牌。各种实训元件的接线全部在接线端子排上实行接线，避免了因长期在器件本身实行螺丝拆卸装配而导致元件的损耗，经过走线槽走线，实行工序技艺布线实训。实训电子回路与装置电源的连接经过安全插头座和高可靠护套构造手枪插连接线，安全快捷。
1．DW-01维修电工实训结合套件（一）
挂板上装备有热继电器、交流AC接触器、按钮指示灯（6.3V），接线端子和安全插头座等。
2．DW-02维修电工实训结合套件（二）
箱式挂式模块件上装备有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流AC接触器、接线端子和安全插头座等。
3．DW-03维修电工实训结合套件（三）
箱式挂式模块件上装备有螺旋式熔断器、变换开关、 电磁阀、十字开关、行程开关等
4．DW-00电子线路装配板：用来电子线路板调节测试时的固定
5．电子线路实训板（4块）
6．三相鼠笼式异步电动机380V/Y
7．三相鼠笼式异步电动机380V/△
四、可选配（中、高级维修电工实训设备）
1、PLC控制主机（三菱、西门子等品牌型号）；
2、变频器（三菱、西门子等品牌型号）；
3、PLC实训箱式挂式模块件；
4、伺服电动机实训；
5、低压电工特种行业安全实操考试系统。
