电力系统微机保护变压器保护实验台

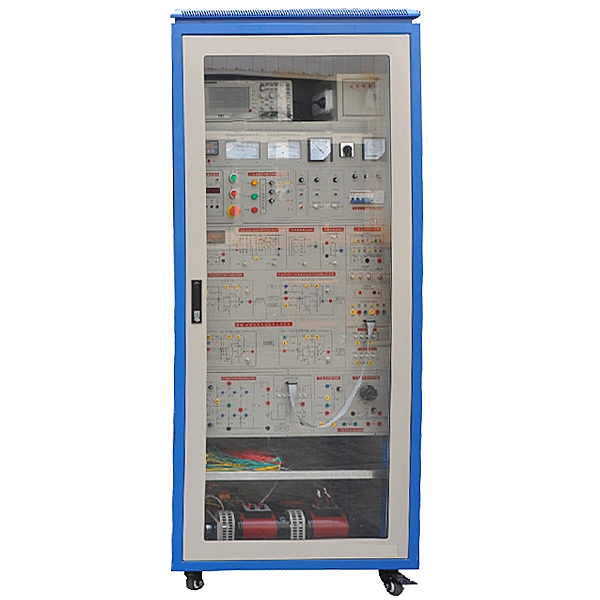

ZR-DLW02A型 电力系统微机保护变压器保护实训台设备是按照《电力系统自动装置原理》、《电力系统微机保护》、《电力系统继电保护》、《电力工程》、《电力自动化》、等课程的教学内容，并集合生产实际应用和发展而研发的微机变压器保护实训装置。电力系统微机保护变压器保护实训台设定有综合性、直观性、科学性等特别点。该实训设备适用了高校电力系统及其综合自动化、继电保护等相关电力、电气专业实训需求，为学员更好的学习掌控把握电力系统、微机继电保护及综合自动化知识奠定了基础，使教学培训更贴近电力系统实际运行情况。能让学员快速全面地认知整个电力系统的组网构造、作业原理、实操过程、实训方法等。让学员在以后相应的作业岗位上可以更快地上手实操，还可以把整个系统作为课程设计或毕业设计，使学员对电力系统综合自动化的认知和理解得到更进一步提升，从而全面提升学员素质，拓宽就业界限，培养电力系统复合型应用技术人才。 电力系统微机保护变压器保护实训台微机配电变压器保护测控单元作为新一代数字式变电站线路保护测控装置，适用来110KV及以下电压（V）等级的各种箱式变压器、出线变压器等配电变压器，对其实行控制、保护、测量、远动通信、故障录波、事件记录等功能。本装置不仅能作为电力、电气、自动化类专业变压器保护教学实训平台，而而且可作为学员熟悉和掌控把握电力通讯规约和多种编程系统硬件和系统平台。本装置还配备有RS-485/Modbus-RTU通信连接口及上位机监控系统。可将多台该电力系统微机保护实训装置包括一个可变的多机环型电力互联网，经过上位机监控系统完成电力系统综合自动化的遥测、遥信、遥控、遥调等功能。
一、装置设定有以下特别点：
1、采样元件应用精密电压（V）电流（A）互感器，体积小，重量（kg）轻，负载小。
★2、测量应用12位A/D变换器，精确度达0.5级，并计及11次谐波，符合国家对RTU 的要求。
3、人机界面HMI应用全汉化大屏幕液晶显露器，界面友好直观，实操简便，使用便利。
﹡ 就地及远方定值整定功能（定值、时限单独整定）；
﹡ 就地实时显露运行功能数值及保护定值功能；
﹡ 远方就地位置显露。
4、 软硬件均应用标准化模型块设计，适用来各种配备要求，能便利的完成用户不一样要求的保护结合，硬件通用性好，互换性强。
5、提供RS-485/Modbus-RTU通信连接口，支持与变电站综合自动化系统相关单元通信。
6、报文设定有优先级，可主动上发报警，大大提升了故障响应时间。
★ 7、可显露测量和保护电量功能数值的幅值及相位，方便用户查验接线。
★ 8、可记录保护动作前3个周波、故障后5个周波，跳闸前8个周波的电压（V）电流（A）波动线，经过CANBUS总线传至后台机或录波显露及打印单元打印或显露。
9、事件顺序记录。
10、可经过就地的分合按钮或后台机遥控命令，控制一台断路器。
11、 双层印制电子回路板布线技术及SMT表面贴装工序技艺，抗干扰能力强。
12、体积小的全密封装置，装配便利，外观美观，内部构造紧凑合理。
★二、能完成实训内容
1、变压器的电流（A）速断保护实训
2、微机变压器纵差动保护整定实训
3、变压器的二次谐波限制动作实训
4、变压器差动速断保护实训
5、三绕组变压器差动保护实训
6、Y/Y-12双绕组变压器差动保护实训
7、Y/△-11双绕组变压器差动保护实训
8、对比率限制动作特性的研究实训
9、双绕组变压器的过电流（A）保护实训
10、三绕组变压器的过电流（A）保护实训
11、变压器低电压（V）起动过电流（A）保护实训
12、变压器复合电压（V）起动过电流（A）保护实训
13、中性点直接接地运行变压器零序保护实训
14、部分中性点接地运行变压器零序保护实训
15、双绕组变压器的过负荷保护实训
16、三绕组组变压器的过负荷保护实训
17、系统正常运行及不平衡电流（A）的测量实训
18、模仿变压器瓦斯保护实训
19、电力系统综合自动化的遥测、遥信、遥控、遥调等功能
三、主要配备单元技术功能数值

序号	单元名称	技术功能数值	数量
1	变压器微机保护测控单元	1、含以下各保护对象的各种保护功能： （1）主变高后备保护功能 三段复合电压（V）闭锁过流保护 单独反时限过流保护 两段负序过流保护 负序反时限过流保护 低电压（V）保护、过电压（V）保护 PT断线 报警和闭锁 遥信 通讯对时 ★失磁保护 ★发电动机转子接地保护 （2）主变保护 ★主变差动保护 差动速断保护 ★比率差动保护 CT断线 （2）主变低后备保护 ★四段复合电压（V）闭锁方向过流保护 三段中性点接地零序过流保护 一段两时限间隙放电零序过流保护 一段两时限零序过压保护 充电保护 过负荷报警 ★过载闭锁有载调压 低电压（V）保护 过电压（V）保护 PT断线 CT断线 通讯对时 ★主变本体保护 重瓦斯跳闸 轻瓦斯警报 温度（℃）过高跳闸 温度（℃）高警报 压力释放 风冷跳闸 2、规格限定功能数值 交流AC电流（A）：5A； 交流AC电压（V）：100V、 100/Ö3V； 频率：50Hz； 直线DC电压（V）：220V。 3、功耗 交流AC电流（A）线路每相不大于0.5VA； 交流AC电压（V）线路每相不大于0.5VA； 直线DC电源线路：当正常作业时，不大于15W； 当保护动作时，不大于20W。 4、保护动作特性指标 各保护元件的固有动作时间不大于50ms(在1.2倍的整定值下测量试验)。 5、主要技术功能指标 ★ 电流（A）速断保护 a、速断整定界限：2.5A~80A、级差0.1A； b、电流（A）速断保护整定值误差不超过±3%； c、速断整定时间：0~5S、级差0.1S； d、在1.2倍整定值下电流（A）速断动作时间整定误差不超过±（1%整定值+50ms）。 ★ 过电流（A）保护 a、过流整定界限：2A~80A、级差0.1A； b、过电流（A）保护整定值误差不超过±3%； c、过流整定时间：0~99S、级差0.1S； d、在1.2倍整定值下过电流（A）保护动作时间整定误差不超过±（1%整定值+50ms）。 ★ 高压侧反时限过负荷保护 a、过负荷保护定值整定界限：1A~60A 级差0.1A ； b、过负荷保护整定值误差不超过±3%； ★ 低压侧反时限零序电流（A）保护 a、低压零序电流（A）保护定值整定界限：0.5A~80.0A 级差0.1A； b、低压零序电流（A）保护整定值误差不超过±3%； ★ 高压侧零序电流（A）保护 a、高压零序电流（A）保护整定界限：0.1A~6.0A、级差0.01A； b、高压零序电流（A）保护整定值误差不超过±3%； c、高压零序电流（A）保护延时整定界限：0~99S 级差0.1 S； d、在1.2倍整定值下高压零序电流（A）保护动作时间整定误差不超过±（1%整定值+50ms）。 ★ 零序电压（V）保护 a、零序电压（V）保护定值整定界限：3.0V~100.0V 级差 0.1V； b、零序电压（V）保护整定值误差不超过±3%； c、零序电压（V）延时整定界限：0.1~99.0S 级差0.1 S； d、在1.2倍整定值下零序电压（V）保护动作时间整定误差不超过±（1%整定值+50ms）。 ★ 超高温保护 超高温保护动作，动作时间误差不超过30ms。 ★ 瓦斯保护 重瓦斯保护动作，动作时间误差不超过30ms。 6、5采样线路电流（A）、电压（V）精确作业界限 电压（V）写入界限： 0~128V； 测量电流（A）写入界限： 0~6.4A； ★ 保护电流（A）写入界限： 0~80A； ★ 零序电流（A）写入界限： 0.1~6A。 7、其他 ★（1）多功能微机保护实训装置部分硬件连接口和通信协议开放，老师和学员可自行编写保护、测控、自动控制系统，下载到装置中实行测量试验 ★（2）该变压器微机保护装置包括了后备保护、主变保护、线路保护三合一保护为一体。要求投标人提供该微机保护装置、装置背面端子图、装置的硬件原理构造图 ★（3）投标现场要求提供微机保护装置样机和装置对应的国家继电保护设备重量监督检验中心出具的检验报告复印件，检验报告复印件需加盖生产厂家公章。检验报告内容必须含有电气功能及安全检验报告和电磁兼容检验报告。	1套
2	通讯模型块	1、通讯管理机能够完成组建电力及工业自动化系统，完成自动化系统中微机设备与后台监控主站、远方调度主站等之间的数值交换。 2、★其应用32位CPU和就地实时多任务实操系统系统，有丰富的通讯规约库，支持IEC101/102/103/104、 DNP3.0、MODBUS、SC1801、CDT91/92、IEC61850、DISA等标准规约及多个厂家的私有规约。 3、★支持100M以太网，以太网口可同时接入双上位机，设定有自动就地实时监测通讯状态并自动变换功能。通讯连接口和通讯规约可灵活配备,双冗余供电，保证系统平稳运行,支持双机热备，故障时快速自动变换,支持远程WEB浏览及诊断服务。 4、★将数值和信息经过设备收集后，传送至通讯管理机，然后送往上位机系统、上级调度中心。接收和处置整理中控室计算机数值和上级调度中心下发的各种命令，再下至发至各保护测控装置。 5、★要求提供制造商售后服务承诺书原件	1台
3	互联网交换机	千兆以太网交换机、24个10/100/1000Base-T以太网端口，4个1000Base-X SFP千兆以太网端口	1台
4	直线DC电源模型块	1、使用环境条件 工组环境温度（℃）： -10℃～+45℃； 最大月平均相对湿度：≤90% 最大日平均相对湿度：≤95% 海拔高度：不大于2000米。 作业环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应设定有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。 2、写入电源 交流AC写入电压（V）：85～265VAC 频率：50Hz±10％ 波动线：正弦波，波动线畸变<5% 功率（W）要求：单台不小于300VA。 ★3、输出功率（W）及功耗 （1）连续运行功率（W）： l 连续运行：240W。(不接电池） 可适用微机保护装置、指示灯、模仿指示器供电需要；由电池供电时，按照电池容量（KV）及负载功能数值可长达8～24小时。 l 短时运行功率（W）：700W，60S。 可适用VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。 l 瞬时运行功率（W）：≤1000W，300ms。 可适用VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可实操20次以上。 （2）功率（W）消耗：装置本身消耗的功率（W）不大于8W。	1套
5	上位机监控系统	该上位机监控系统为变电站自动化系统系统含有数值库存、监控系统、工程师站等部分。变电站自动化系统应用分层分布式构造，保证了系统组态的灵活性和功能配备的便利性。系统整体上分为站控层和间隔层两层，站控层和间隔层之间经过通信互联网相连。系统在设计时充分地考虑了电力系统信息化的要求，设计了与 MIS 系统和继电保护信息管理系统等多种信息化系统的连接口，提供变电站全面的信息服务支持。 1、该系统含有编程研发系统，图形研发系统，报表研发系统，数值收集研发系统，系统管理系统等； 2、收集各微机保护测控装置数值传送至管理服务器，完成遥测、遥控功能； 3、完成遥信功能；测控装置和RTU接受并执行管理服务器发送的命令，完成对断路器的分合闸实操，完成遥控功能；各控制器接受并执行管理服务器发送的调度命令； 4、调动发电动机的有功和无功，完成遥调功能； 5、可按照实际组建的电网构造灵活组态系统监控，真实再现电力现场的实际运行情况，而且监控系统功能可按照实训内容的不一样而相应改变； 6、实训系统用来实行发电厂多机组并网运行实训时，系统可作为变电站综合自动化监控平台，完成对各机组的监视、控制和调动功能； 7.★能耗管理； 8.★视频监控 实训室内装配视频监控互联网摄像头，监控系统可完成监控视频的查看与摄像头的控制功能；（监控系统同时具备电力监控和视频监控的功能，提供画面截图） 9.★WEB发布功能 监控系统需要提供了WEB发布，其应用B/S构造，支持 Internet/Intranet互联网上的任何一台PC机经过浏览器浏览工业现场的就地实时画面，监测各种测量数值，完成了对客户信息服务的动态性、就地实时性和交互性； 10.★声光报警 监控系统可设定各报警、事故、SOE事件，是否响铃，并经过系统控制声光报警器实行报警。 11、★支持30个授权，可适用30人同时使用； 12、★提供系统著作权证书； 12、★要求上位机监控系统为为国家电网变电站工业现场系统监控管理系统， 投标现场提供现场视频演示或系统演示）	1套
6	云智能实训室安全管理系统	实训室总体智能电源管理系统由主电子回路、控制电子回路、检验测试保护电子回路、显露电子回路、语音报警电子回路等构成，整个实训室配备一套管理系统。 主要功能： （1）上电系统自测 1）主电子回路及控制电子回路上电后对线路系统实行写入电压（V）的过压、欠压；线路对地漏电；输出负载过流的检验测试，任一故障存在电源输出断开。 2）故障内容有相应文字显露。 3）对故障实行语音报警。 （2）运行检验测试保护 1）写入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。 2）对故障实行语音报警。 3）保护阀值可实行现场设定。 （3）漏电功能测量试验 1）按下漏电测量试验按钮，装置会自动提供一个漏电测量试验信号，使保护器跳闸。 2）重新实行上电进入自己检验测试状态，文字显露"开机检验测试中...."，无故障情况下，实训室智能电源管理系统恢复供电。 （4）过压保护 1）运行中，出现写入过压，实训室智能电源管理系统将跳闸。 2）对应的"过压相"实行文字显露。 3）语音播报"线路过压，请注意"。 （5）过流保护 1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。 2）对应的"过流相"实行文字提醒。 3）语音播报"线路过流，请注意" （6）漏电保护 1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。 2）对"漏电"实行文字显露。 3）语音播报"线路漏电，请注意"。 （7）电源监控 1）可对各相电压（V）实行数值显露及弯曲线显露，显露精确度±5V 2）可对各相电流（A）实行数值显露及弯曲线显露，显露精确度± 3）高压保护电压（V）设定：设定界限<300V，写入1A;动作时间：2-5S，写入单位0.1S 4）欠压保护电压（V）设定：设定界限：>154V，写入单位1V；动作时间：2-5S，写入单位0.1S 5）过流保护电流（A）设定：设定界限：<20A,写入单位0.01A;动作时间：0.5-2S，写入单位0.1S ★投标时提供云智能实训室安全管理系统系统著作权证书原件备。	1套
