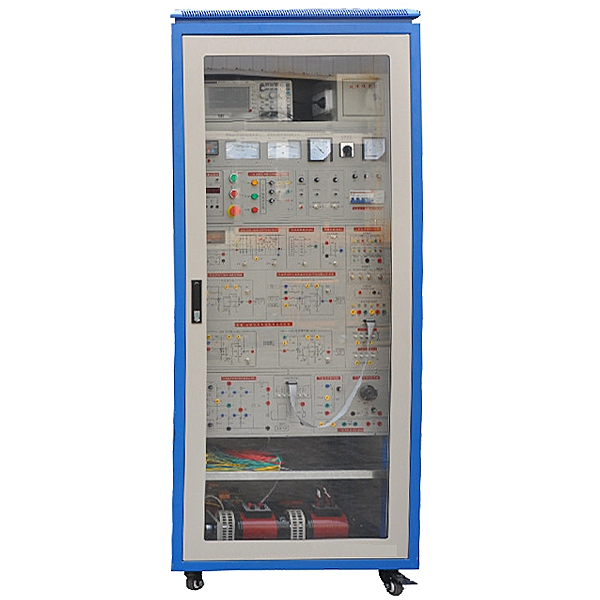

电工实验台

一、总体要求

电工实训平台应用台式构造，配套挂箱式实验单元，配不少于5个箱式挂式模块件，可完成《电子回路解析》、《电工基础》、《电工学》等课程实训；实验平台布置合理，安全保护设施完备，综合性强，实训模式新颖，切合新工科理念。

二、技术功能数值参考规格

1、写入电源： 380V±5% 50Hz，作业电流（A）≤10A。设定有过载、过流、漏电保护措施。

2、设定有智能型线电流（A）测控功能，实时监测并显露三条相线电流和零线电流（A），可按照实训内容随时设定线电流（A）门槛值，确保过流保护响应速度；

3、实训挂箱可固定在实验平台上，每个挂箱操作面板印本箱式挂式模块件对应的电路原理图，配备装备强电测量试验导线；配拉手，方便箱式挂式模块件拆卸装配；

4、智能交流AC电表挂箱：能同时测量试验交流AC电流、交流AC电压（V）、有功功率（W）、无功功率（W）、视在功率（W）、功率（W）因素；，电压（V）电流（A）波形和电压（V）电流（A）矢量图液晶实时显示，形象反映电压（V）电流（A）相位关系，自动识别负载性质（感性或容性）；

5、三相交流AC电挂箱：箱式挂式模块件不少于3组，便利研究三相交流AC电Y型和Δ型线电压（V）相电压（V）、线电流（A）相电流（A）间相互关系；基于一个电感（1H）、一组电容（0.5U、1U、2U、4U、8U）和一个白炽灯研究交流AC电电流（A）与电压（V）相位关系、提高功率（W）因素方法、白炽灯亮暗与有功功率（W）无功功率（W）视在功率（W）关系；

6、电子回路解析实训箱式挂式模块件：电阻、电容、电感三种元件设计，实训时学员可经过编码开关设定元件值；不少于5个数控电阻箱、3个数控电容箱和1个数控电感箱；数控电阻箱最大电阻≥18KΩ，步长≤20Ω，功率（W）不小于1W；数控电容箱最大容值≥1.6uf，步长≤2000pf；数控电感箱最大电感值≥70mh，步长≤10mh；

7、综合仪表箱式挂式模块件：

• 万用表：自动测量范围，可以能测电阻、电压（V）、电流（A）等功能数值；测量数值可存储；
• 双路稳压源：输出电压（V）≥18V，输出电流（A）≥0.5A，电压（V）步长正负0.1V，设定有短路保护自动恢复功能；
• 函数信号源：正弦波、三角波、占空比可变的脉冲信号等；正弦波频率≥100KHz，其它信号波动线频率≥10KHZ，频率步长10HZ；幅度：0-10Vpp连续可调；
• 示波器：模仿通道≥2，带宽≥100MHz；垂直感知度：500uV/div～10V/div；就地实时采样速率≥2GSa/s，存储深度大于14Mpts；波动线捕获率≥50,000个波动线每秒；显露屏≥8英寸WVGA（800×480），256级波动线灰度显露(数字荧光技术)；配有USB、LAN(LXI-C)、AUX连接口；配有两根大于350MHz带宽无源高阻探头。

8、完成实训内容不少于：

• 常用电工仪表的测量与误差解析；
• 减少仪表测量误差方法；
• 电子回路元件伏安特性测量；
• 节点电位与电路电压（V）的研究；
• 基尔霍夫定律的检验；
• 线性电子回路特性的研究；
• 线性有源二端互联网等效电子回路的研究；
• 运算放大器与受控源特性研究；
• 经典型信号的查看与测量；
• 正弦稳态电子回路的研究；
• 二阶电子回路的响应研究；
• 串、并联谐振电子回路；
• 负阻变换器的特性测量试验；
• 无源二端口互联网的研究；
• 无源和有源滤波器；
• 三相交流AC电子回路研究；
• 功率（W）因数（有功功率（W）、无功功率（W）、视在功率（W）、功率（W）因素研究）；

9、本实训台须有互联网连接口拓展功能，便利以后基于互联网线上实训，可拓展线上线下混合实训模式。

三、附件

使用说明书、实训教学资料及实训指导书、实训实验连接线
