普通车床电气实训装置

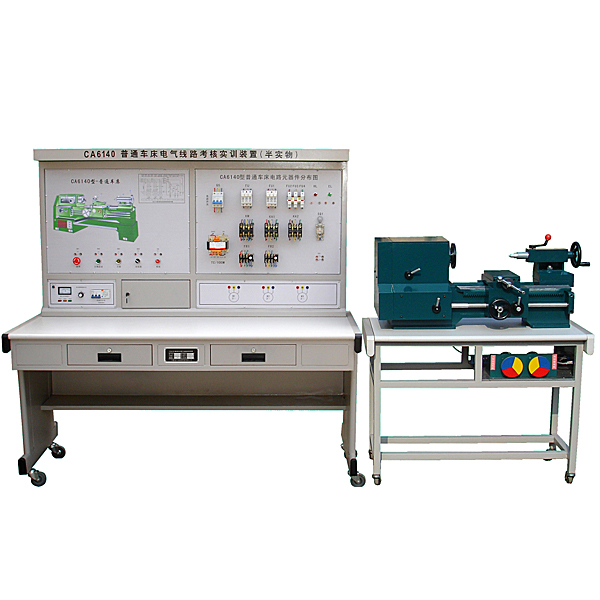

普通车床电气实训装置,电机变频启动实验装置普通车床电气技能实训装置(半实物)增加C6140普通车床仿真半实物模型,通过接口把机床电气部分和机床的实物模型连接起来,将机床的各运动过程全部展现出来,更加真实,直观。

普通车床电气实训装置,电动机变频启动实训装置

1、基础要求

普通车床电气技能实训装置(半实物)多加C6140普通车床拟真半实物模型,经过连接口把机床电气部分和机床的实物模型连接起来,将机床的各动作过程全部展现出来,更加真实,直观。

2、构造要求

1.C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能,并按一定尺寸比例缩小的设计;

2.本套装置电气部分的实操,能完成C6140型普通车床各种动作,它含有概括:主轴正反转、作业台进给等动作;

3.机床电气的全部接点,在装置的操作面板上设定了故障排除开关;

4.经过故障设定,可以使学员能真实的理解到故障点与实际车床的联系,使学员掌控把握实际的电气线路维修保养的动手能力;

5.全部故障点设定均在控制操作面板后面,正面为实操面和电器元件。

3、实训内容要求

1.熟悉常用低压电器的机构、原理;

2.电子回路线路解析;

3.经过查看机床模型的动作,理解机床的实际动作;

4.经过测量找出线路中的故障点,对车床的故障排除;

5.设定故障点,作为维修电工的技能考核装置。

故障设定:

6.电源指示不亮;

7.主轴电动机M1不能启动;

8.冷却泵电动机M2不能启动;

9.控制电子回路断开;

10. 主轴电动机M1不能连续运行;

11.电源断相;

12.热继电器FR1触点断开;

13.热继电器FR2触点断开;

14.熔断器断开;

15.照明灯不亮。


普通车床电气实训装置,电动机变频启动实训装置


普通车床电气实训装置,电动机变频启动实训装置


变频器广泛用来交流AC电动机的起动与调节速度系统,设定有起动电流(A)小、调节速度平滑,调节速度比大,运行平稳,节能等优点,在国民经济中发挥着极其重要的作用,被广泛用来冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。“三相异步电动机变频起动与调节速度实训储物柜”是为适用社会各行业对电动机起动与调节速度设备的装配、调节测试、维修方面的电工、电气技术人员的需求,集合各职业院校电气类相关专业开设的《电工技术》、《电动机拖动及控制》、《变频调节速度技术》、《电气控制技术》等课程的技能实训而研制的,是各职教中心、培训机构、职业鉴定站(所)等相关单位的培训和考核设备,也是各职业院校电气类相关专业的实训设备。

二、特别点

1.应用标准配电储物柜为主体储物柜,控制储物柜空间运用合理、占地面积小,外观美观。

2.控制储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的实验连接线颜色”、“电动机线端标识与旋转方向”等国家相关标准的规定实行设计。所用器件均应用国内外知名品牌,设备重量有保证。

3.应用工业变频器,以及YPF系列变频调节速度三相异步电动机为控制对象,贴近工业现场。

4.提供各种保护功能,实训安全可靠。

三、技术功能

1.写入电压(V):三相四线(或三相五线)~380V±10%50Hz

2.作业环境:温度(℃)-5℃~+40℃相对湿度<85%(25℃)海拔<2000m

3.装置容量(KV):<4kVA

四、系统配备装备

本实训储物柜主要采用储物柜体、电气室、通用变频器、信号源、变频调节速度三相异步电动机等构成。

1.储物柜体

储物柜体为双层亚光密纹喷塑构造,双面储物柜门设计,冷轧铁板,结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标识。控制储物柜还设定有四个万能转向轮和四个固定调动机构。

2.电气室

正面储物柜门设定有交流AC电压(V)表、交流AC电流(A)表、电压(V)指示变换开关,经过电压(V)指示变换开关可分别指示电网的UUV、UVW、UWU线电压(V)值,交流AC电流(A)表用来监视负载电流(A)的大小。还装备有运行状态指示灯、按钮开关、急停按钮、频率调动电位器等。电气室内部主要采用断路器、熔断器、交流AC接触器(施耐德)、热继电器、写入电抗器、输出电抗器、滤波器、限制动作单元、电流(A)互感器、散热风扇、二次外接端子排等器件构成。

3.通用变频器

提供日本三菱通用型F700系列变频器(设定有高效节能功能)。

4.信号源

提供0~10V,4~20mA信号源模型块,完成变频器外部电压(V)、电流(A)控制。

5.三相异步电动机

三相变频调节速度电动机YVP90L-4调频马达1.5kw,1391rpm,配备有专用电动机连接电缆。
