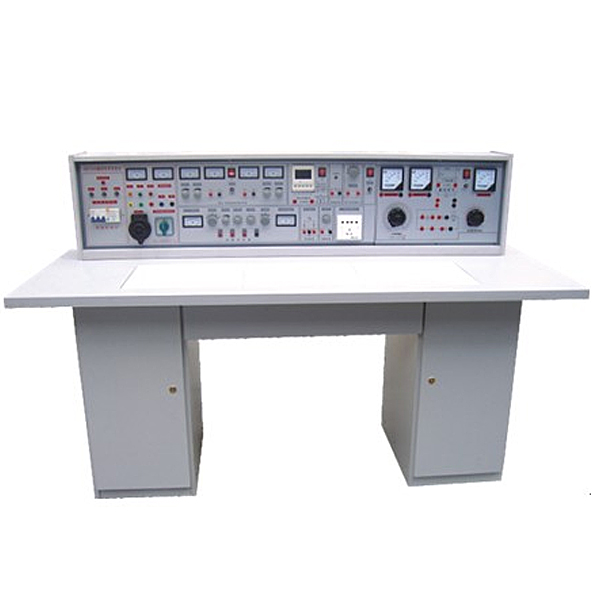

电工基础实训装置,嵌入式系统实训台实验台具有较完善的安全保护措施,较齐全的功能。实验桌中央配有通用电路板,电路板注塑而成,表面布有多孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路。盒体与盒盖采用较科学的压卡式结构
一、设备的特别点:
实训台设定有较完善的安全保障功能,较齐全的功能。实训桌中央配备有通用电子回路板,电子回路板注塑而成,表面布有多孔成一组相互联通的插孔,元件盒在其上随意拼插成实训电子回路。盒体与盒盖应用较科学的压卡式构造,维修拆卸装配便利。元件存放在实训桌下边左右储物柜内,大大提升了管理水平,规划化程度,大大减轻了教师实训准备作业。
二、实训台及实操桌构造:
1.实训台外壳尺寸:123×35×20cm 2.三相保险座 3.三相电源写入指标 4.总开关:实训台电源总开关,带漏电、过载保护 5.试验按钮:试验漏电开关漏电功能 6.电源写入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流AC电压(V)表:指示输出线电压(V) 9.电压(V)变换开关:与电压(V)表协作使用,监示输出线电压(V)的大小与对称情况 10.接线座5只:A单元三相四线及地线输出 11.电流(A)表W相电流(A)输出指示 12.O/I开关:三相四线电源输出控制 (提升安全系数) 13.接线座2只:B单元交流AC低压电源输出 14.电表(2A):B单元交流AC电流(A)指示 15.旋钮:B单元3-24V交流AC低压选用输出 16.开关:C单元双路直线DC稳压电源开关 17.旋钮:C单元双路Ⅰ路稳流调动 18.旋钮:C单元双路Ⅱ路稳流调动 19.接线座2只:C单元Ⅰ路直线DC稳压输出 20.保险座:C单元双路稳压电源保险 21.电表4只:双路稳压电源电压(V)、电流(A)指示 22.接线座:D单元直线DC5V稳压输出 23.电表:D单元电流(A)0.5V输出指示 24.开关1:控制各低压交流AC电、信号源 25.开关2:控制E单元交直线DC调压电源 26.电表:E单元交流AC电压(V)输出指示 27.接线座4只:E单元交流AC、直线DC输出口 |
28.旋钮:E单元0~240V电压(V)调动 29.插头座:G单元220V输出插头座 30.旋钮:音频功率(W)放大器音量调动 31.接线座2只:音频信号写入 32.按钮:单次脉使能开关 33.接线座3只:单次脉冲输出口 34.电表:函数发生器正弦波输出电压(V)指示 35.旋钮:正弦波输出三级衰减幅度粗调 36.旋钮:正弦波输出口 37.接线座:正弦波输出口 38.旋钮:矩形波输出幅度调动 39.接线座:三角波输出口 40.旋钮:函数信号发生器频率细调 41.接线座:矩形波输出口 42.旋钮:函数信号发生器五级频率粗调 43.电表:函数发生器输出频率指示 44.万用表:MF47型 45.智能型交流AC电子回路测量电表:经过开关变换可同时测量电子回路I、U、KW、Kwh、T,八位液晶显露。 46.实训桌面尺寸:160×70cm 47.通用电子回路板:规格35×90cm,元件盒在其上随意拼插实行实训 48.储物板:存放元件盒 49.左储物储物柜:存放储物板(带门锁) 50.抽屉:存放常用工量具 51.右储物储物柜:存放储物板(带门锁) |

电工基础实训装置,嵌入式系统实训台
技术功能数值
1.核心板硬件功能数值
1.1CPU:OMAP3530 DCUS,600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ,包括存储器用来ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)
1.2DDR RAM:256MB DDR RAM MT29C2G48MAKLCJA-6IT
1.3FLASH:256MB NAND FLASH MT29C2G48MAKLCJA-6IT
1.4电源管理:单独电源管理芯片 TPS65930
1.5LDO:具备LDO
2.底层基板硬件功能数值
2.1FPGA:XC3S250E-P208用来控制逻辑和拓展串行口,给相应的设备分配地址
2.2以太网:1个10/100M自适应以太网控制器DM9000A
2.3LED:12个GPIO控制的LED作业状态指示:6个位于核心板,6个位于底层基板
2.4音频:标准AC97音频控制器小三芯连接口+MIC头 TPS65930
2.5复位:隔离内外部复位信号,多加复位可靠性TC7SH08FU
2.6UART:共7路UART:3路处置整理器自带,4路FPGA外扩,其中1路接红外2路接拓展连接口4路接DB9接头
2.7RTC:单独RTC 1220电池供电
2.87寸LCD:7寸24位液晶屏带电阻式触摸屏16:9 显露,分辨率:800 × 480接在DSS上(AT070TN83)
2.91.8寸LCD:1.8寸TFT LCD,分辨率128*160,挂接于GPMC总线上(HX8310)
2.10触摸屏连接口:SPI拓展出触摸屏连接口,触摸屏与7寸屏配套(TSC2046)
2.11TV-OUT:S-VIDEO连接口一个,混合视频信号
2.12BUFFER:设定有总线缓冲器,方便隔离更换
2.13DVI:DVI连接口一路,可输出分辨率1280x720码率30fps的DVI-D高清信号(TFP410)
2.14WIFI+BT:WIFI+BT+FM 三合一模型块经过SDIO拓展WG7310-00模型块(WL1271)
