电葫芦电气技能实验装置

电葫芦电气技能实验装置,便携式气动控制实验装置“电动葫芦电气技能实训考核装置(半实物)”是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升,它增加了CD1型电动葫芦仿真半实物模型,通过接口把机床电气部分和机床的实物模型连接

电葫芦电气技能实训装置,便携式气动控制实训装置

一、基础简介

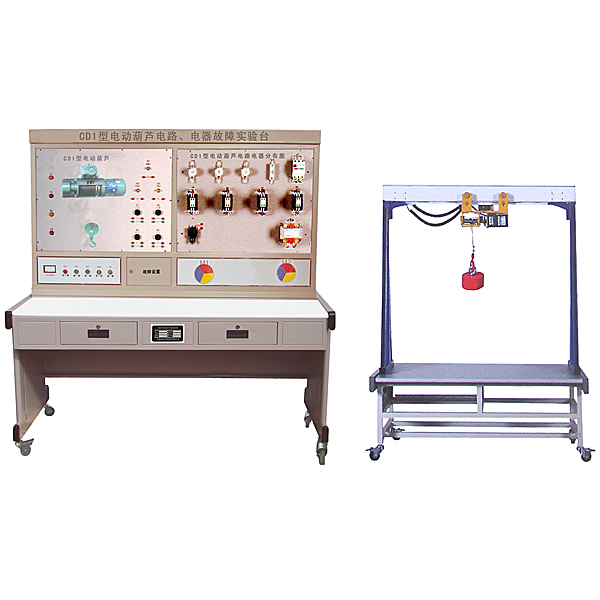

“电动葫芦电气技能实训考核装置(半实物)”是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升,它多加了CD1型电动葫芦拟真半实物模型,经过连接口把机床电气部分和机床的实物模型连接起来,将机床的各动作过程全部展现出来,更加真实,直观,。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、设备特别点

1.CD1型电动葫芦半实物拟真模型是参照实际CD1型电动葫芦的功能,并按一定尺寸比例缩小而设计的;

2.本套装置电气部分的实操,能完成CD1型电动葫芦各种动作,它含有概括:吊钩的升降,葫芦装置的平移。

3.机床电气的全部接点,在装置的操作面板上全部设定了相应的测量试验点,便利学员检验测试判别,同时在操作面板下方还设定了故障排除开关;

4.半实物模型上所用电动机的电压(V)等级与实际使用的机床是完全相同的;

5.经过故障设定,可以使学员能真实的理解到故障点与实际车床的联系,使学员掌控把握实际的电气线路维修保养的动手能力。

三、实训内容

1.熟悉常用低压电器的机构、原理

2.电子回路线路解析

3.经过查看模型的动作,理解实际动作

4.经过测量找出线路中的故障点,对故障排除

5.设定故障点,作为维修电工的技能考核装置

四、故障设定

1、吊钩启动失效。

2、吊钩能启动外,其它控制均失效。

3、吊钩上升控制失效。

4、吊钩下降控制失效。

5、平移机构控制失效。

可设定不少于12个故障。


电葫芦电气技能实训装置,便携式气动控制实训装置


电葫芦电气技能实训装置,便携式气动控制实训装置

一、设备基础简介
      本实训箱主要采用铝制机箱、各种小型标准工业气动元件、电气控制部分、等构成,构造紧凑、轻便实用。学员可自主搭接气动线路和电气控制线路。能开设气动元件和电气元件的识别、压力控制线路、方向控制线路、速度控制线路、顺序动作线路等实训内容。可带进教室作演示实训,适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备),
供电电压(V): AC 220 V±5%,50Hz;
控制电压(V):DC24V;
作业环境温度(℃):-5℃~40℃;
安全保障功能:安全性符合相关的国标标准;
外观尺寸(长×宽×高):550mm×370mm×230mm;
二、气动基础实训线路
1、单作用气缸的换向线路
2、双作用气缸的换向线路
3、单作用气缸速度控制线路
4、双作用气缸单向调节速度线路
5、双作用气缸双向调节速度线路
6、速度换接线路
7、缓冲线路
8、二次压力控制线路
9、单缸连续往复动作线路
10、卸荷线路
11、快速排气阀应用线路
