普通车床电气实训台

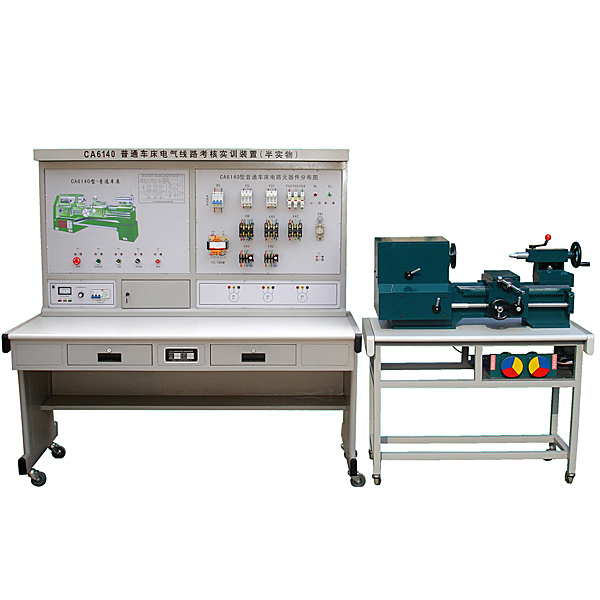

普通车床电气实训台,三维机构系统创新综合实验台普通车床电气技能实训装置(半实物)增加C6140普通车床仿真半实物模型,通过接口把机床电气部分和机床的实物模型连接起来,将机床的各运动过程全部展现出来,更加真实,直观。

普通车床电气实训台,三维(3D)机构系统创新综合实训台

1、基础要求

普通车床电气技能实训装置(半实物)多加C6140普通车床拟真半实物模型,经过连接口把机床电气部分和机床的实物模型连接起来,将机床的各动作过程全部展现出来,更加真实,直观。

2、构造要求

1.C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能,并按一定尺寸比例缩小的设计;

2.本套装置电气部分的实操,能完成C6140型普通车床各种动作,它含有概括:主轴正反转、作业台进给等动作;

3.机床电气的全部接点,在装置的操作面板上设定了故障排除开关;

4.经过故障设定,可以使学员能真实的理解到故障点与实际车床的联系,使学员掌控把握实际的电气线路维修保养的动手能力;

5.全部故障点设定均在控制操作面板后面,正面为实操面和电器元件。

3、实训内容要求

1.熟悉常用低压电器的机构、原理;

2.电子回路线路解析;

3.经过查看机床模型的动作,理解机床的实际动作;

4.经过测量找出线路中的故障点,对车床的故障排除;

5.设定故障点,作为维修电工的技能考核装置。

故障设定:

6.电源指示不亮;

7.主轴电动机M1不能启动;

8.冷却泵电动机M2不能启动;

9.控制电子回路断开;

10. 主轴电动机M1不能连续运行;

11.电源断相;

12.热继电器FR1触点断开;

13.热继电器FR2触点断开;


普通车床电气实训台,三维(3D)机构系统创新综合实训台


普通车床电气实训台,三维(3D)机构系统创新综合实训台

三维(3D)机构创新综合实训台面向新时期高校教学改革的要求,取意于培养学员的创新精神,针对目前此类实训装置局限于平面机构的现状,研制出可完成多种空间三维(3D)机构的实训台,建立在强大硬件基础上的系统也是本实训台的一大特别点,系统不仅能实行现场实训的测量试验,还提供了一个先进的三维(3D)虚拟拟真平台,是面向 21 世纪培养设定有自主创新能力的实用人才、全面提升学员实践和动手能力的最佳实训平台。
实训内容:
1、机械原理课程设计;
2、空间、平面机构结合创新实训;
3、机构构成原理拼接组装实训;
4、结合机构的动作解析实训;
5、铰链四杆机构的基础形式和特性实训;
6、铰链四杆机构的演化实训;
7、实践性教学环节中传动系统方案的拼接组装实训;
8、机构动作的功能数值测量实训;
9、黑箱实训
功能及特别点:
1、多学科融合、一机多用:本实训台提供了多种平面及空间机构的结合,设定有良好的硬件和系统的支持,可以作为一个机电综合实训台让学员对多2、学科的融合有一个更直观的认知。
3、实训方案齐全:实训台由三维(3D)机架、多向滑块、电动机、低副杆组、高副杆组、齿轮、凸轮、棘轮、槽轮、蜗轮蜗杆、万向联轴节、链传动、带传动构成,可拼接组装含有概括平面及空间机构在内的多达 40 种以上的结合实训方案。
4、现场实训与虚拟实训相集合:虚拟平台提供了15种动作方案,可完全完成虚拟装配和模拟真实动作,集合虚拟方案可实行现场装配和创新方案设计。
5、功能平稳:实训台应用高端的单片机测量试验系统,集合精密的光栅角位移传感器,以串行口通讯就地实时收集原动件、中间机构和执行构件的位移、速度、加快速度度,测量精确、平稳。
6、系列化、通用化、模型块化:零件应用系列化、通用化方法设计,装配简易,部位件模型块化设计,可以按照实际需要多加或减少模型块。
