电工一体化技能工作实验台

电工一体化技能工作实验台,发动机/变速器拆装翻转实验台1、工作电源:三相五线制AC380V土5% 50Hz2、安全保护:漏电保护(动作电流30mA)过流保护,熔断器保护;3、额定功率:2KW;

电工一体化技能作业实训台,发动机/变速器拆卸装配翻转实训台

一、技术功能:

1、作业电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流(A)≤30mA)过流保护,熔断器保护;
3、规格限定功率(W):≤2KW;
4、环境温度(℃):-10℃~40℃;
5、相对湿度:≤85%;

二、配备技术功能数值:
1、桌身部分:应用优质铁板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的下部应用带刹车的万能转向轮,便利调节设备的摆放位置。
2、桌面部分:应用25mm厚高密度纤维板外贴进口防火烧板,PVC截面封边。桌面设定有耐磨损、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特别点。

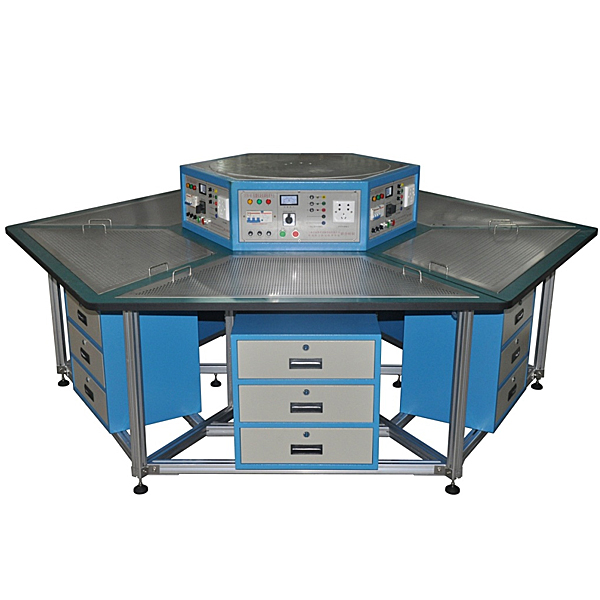

3、实训屏部分:整体应用钢架式构造。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。按照不一样的培训及鉴定项目,包括配备装备了各类电源。实操操作面板文字符文号标识清晰而且经久耐用。
整个控制屏由六工位构成,每个工位均设定有启动、停止按钮控制电源的输出,并设定有急停按钮,电源输出有短路保护。同时设定有450V指针式交流AC电压(V)表一只,经过波段开关变换指示电源写入的三相线电压(V)。
4、多功能网板部分:多功能网孔板应用网版式设计,主体应用1.5mm厚的拉丝不锈铁板加工成型,应用5X10mm孔加工,协作固定胶粒卡子,整体设计规范、合理,使各类元件在任何角度、任何方位全部能轻松装配、调节。


电工一体化技能作业实训台,发动机/变速器拆卸装配翻转实训台


电工一体化技能作业实训台,发动机/变速器拆卸装配翻转实训台

汽车翻转架专用来汽车发动机、变速箱等部位件的拆卸装配。
接油盘:
下部存放接油盘,方便小零件或螺丝的集中存放
万向脚轮:
前二只万向带锁止功能脚轮,后二只万向脚轮
脚轮与台架用M6*4螺丝固定,便利设备维修与维护。
脚轮:60mm×50mm(直径×宽度)
脚轮支撑:1.0T
减慢速度机:
作业温度(℃):-40℃~+50℃
应用减慢速度翻转机构,可使拆卸装配物旋转随意角度,并能随意位置锁止,方便学员从不一样的角度实行拆卸和装配。
