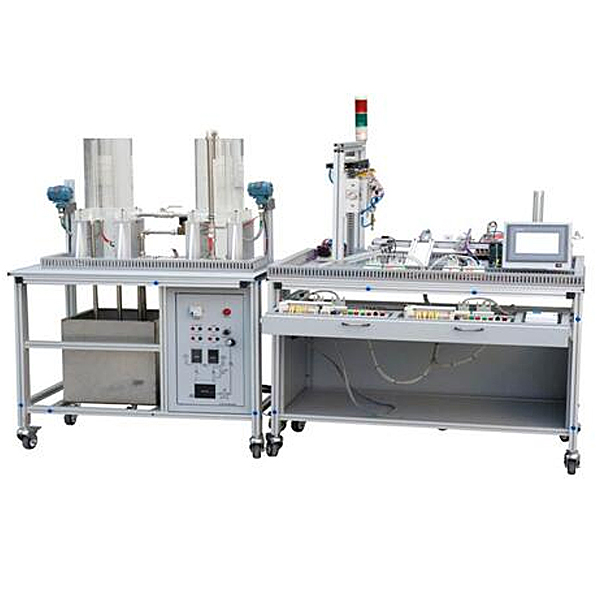

机电一体化及液位综合实训台
机电一体化及液位综合实训台,电器接线考核综合实训台机电气一体化实验台由铝合金导轨式实训台、典型的设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种等组成。整体结构采用开放式和拆装式
基础简介
机电气一体化实训台由铝制导轨式实训台、经典型的设备的机械部位件、模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种等构成。整体构造应用开放式和拆卸装配式,实训装置用来机械部位件组装,可按照现有的机械部位件组装生产设备,也可添加机械部位件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装设定有生产功能的设备。
主要技术功能数值
1. 交流AC电源:三相四线 AC 380V±10% 50 Hz;
2. 温度(℃):-10~40 ℃;环境湿度:<90%(25℃);
3. 外观尺寸:长*宽*高=1200*800*1500 mm;
4. 整机功耗:>1.5 kW;
5. 安全保障功能:设定有接地保护、漏电保护功能,安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实验连接线。
6.虚拟拟真系统
1.维修电工电子电动机与职业资格培训考评拟真系统
本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统即可手动设定故障也能自动设定故障,本系统经过电子回路图中绿色的框选用手动设定故障点(最多可以设定39个故障点),也可以经过系统自动实行随机1个故障点设定,随机两个故障点设定,随机三个故障点设定,随机四个故障点设定,随机五个故障点设定,本系统内有工量具箱,元件库,放大镜,电子回路图等功能,可经过工量具箱可选用万用表实行检验测试,经过元件库选用合适的元件,经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定,并经过种种排查,让学员理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
2.虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统:
本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统的功能有:电阻的测量、交流AC电压(V)的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提醒并可以重置多用表)、晶体管的极性判别、直线DC电压(V)测量(通电流(A)表档时灯光亮)、直线DC电流(A)的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显露红圈,如未定位准确无红圈显露,可以在实行错误实操的时(如所选测量范围错误、所测数值错误等等),仪表指针将无反应、提醒错误重新测量等,本多用表可选用交流AC电压(V)档,直线DC电压(V)档,电阻档,电流(A)档,电阻调0,并而且可放大显露数值,可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。
机电一体化及液位综合实训台,电器接线考核综合实训台
一.设备简介
应用 全车电器系统的真实元件制作,含有概括灯光模型块、仪表模型块、发动机电控模型块、充电模型块、起动模型块、音响模型块、雨刮模型块、车窗中控锁电动后视镜模型块,培养学员动手搭接线路、解析电子回路和排除电子回路故障的能力。
二.功能特别点
1.冷板冲压成形的网孔式实训板装配真实原车材料,系统元件插接好线后,真实可运行的汽车电器各系统,充分展示汽车电器各系统的构成构造与作业原理。
2.操纵各开关,可真实演示汽车电器各系统的作业过程。
3.设备经特殊工序技艺喷涂底漆处置整理;线束与接线检验测试端子外露;学员可直观对照实物,认知和解析汽车整车电器各系统的作业原理。
4网孔实训板上有接线检验测试端子,学员可对照电子回路原理图实行各个模型块的线路连接实训,以锻炼学员实际动手和解析电子回路的能力;
5.落地位移式构造:最大限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性;
6.模型块构造:整体式;
7.各模型块的线路难易程度不一样,教师可按照模型块线路的难易程度对学员实行不一样等级的实训考核;
8.整体台架带有滚轮,便利设备的位移。
9.无原理图板设计,更加接近真实车辆电器维修情境的实训。
10.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
