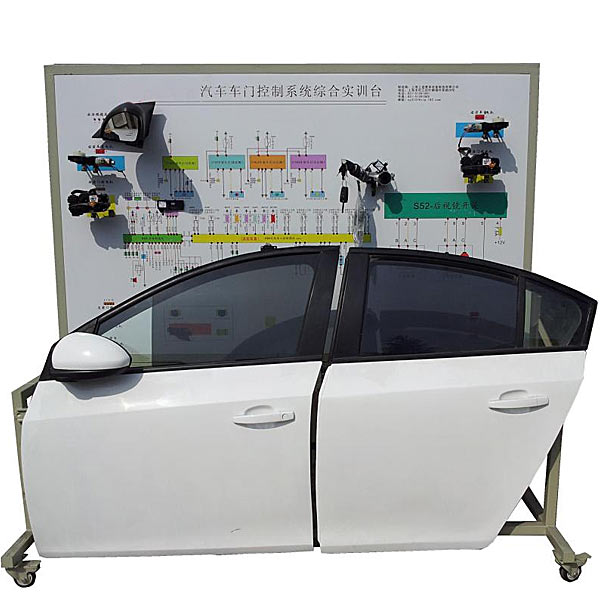

车门控制系统示教实验装置

车门控制系统示教实验装置,中级维修电工实验台该设备采用 汽车驾驶侧前后车门实物为基础,充分展示汽车车门控制系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车车门控制系统理论和维修实训的教学需要。

车门控制系统示教实训装置,中级维修电工实训台

一、设备简介
该设备应用 汽车驾驶侧前后车门实物为基础,充分展示汽车车门控制系统的构成构造和作业过程。
适用来中高等职业技术院校、普通教育类学院和培训机构对汽车车门控制系统课程理论和维修实训的教学需要。

二、功能特别点
1.真实可运行的汽车车门控制系统,充分展示汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的构成构造。
2.操纵后视镜开关、中控门锁开关和电动窗开关,可真实演示汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的作业过程。
3.实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板,表面经特殊工序技艺喷涂底漆处置整理;UV平操作面板喷绘操作面板打印有永不褪色的彩色电子回路图;学员可直观对照电子回路图和实物,认知和解析汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的作业原理。
4.实训台操作面板上装配备有检验测试端子,可直接在操作面板上检验测试汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统各电子回路元件的电信号,如电阻、电压(V)、电流(A)、频率信号等。
5.实训台提供了学习掌控把握车门系统拆卸装配的作业平台。
实训台操作面板部分应用1.5mm冷板冲压成形构造,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,位移灵活,安全可靠、坚固耐用。
6.实训台作业应用普通220V交流AC电源,经内部电子回路变压整流变换成12V直线DC电源,无需蓄电池,减少充电的麻烦,12V直线DC电源有防短路功能。
7.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。

车门控制系统示教实训装置,中级维修电工实训台



车门控制系统示教实训装置,中级维修电工实训台

一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的,实训设备应用常用的模型块化设计,按照不一样的实训考核内容配备相应的实训模型块,实训便利、布置合理、易于拓展升级,实训内容涵盖电工仪表、电工接线工序技艺、电工照明配电、电力拖动等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术功能:
1、写入电压(V):三相四线制380V±10% 50Hz
2、作业环境:环境温度(℃)界限为-5~+40℃
3、装置容量(KV):<1KVA
4、安全保护:漏电动作电流(A)≤30mA 过流保护、熔断器保护
5、外观尺寸:1600mm×700mm×1450mm
6、虚拟多用表功能数值:交流AC电压(V)测量范围档位分:10、50、250、1000;直线DC电压(V)档位分:0.25、1、2.5、10、50、250、1000;欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K;电流(A)表档位:50μa、0.5、5、50、500;BATT:1.2-3.6V,RL=12Ω;BUZZ:R×3;红外发射检验测试功能:垂直角度±15°距离1-30cm;三极管测量孔。
三、基础配备及功能:设备主要采用实训屏、实训箱式挂式模块件、实训器件材料、实训桌等构成。
(一)实训屏:实训屏为钢制双层亚光密纹喷塑构造,铝制操作面板,为实训箱式挂式模块件提供交流AC电源、直线DC稳压稳流电源,具体功能如下:
1、外部电源写入指示灯亮(提醒实操者外部电源已与实训台接通)。
2、推上三相漏电开关,三相电源向实训箱式挂式模块件等供电,三只450V电压(V)表指示输出线电压(V)。
3、低压交流AC电源:输出3V、6V、9V、12V、15V、18V、24V低压交流AC电源。
4、提供~220V插头座2只,为外部设备提供作业电源。
5、直线DC稳压稳流电源:电压(V)0-30V连续可调,内置式继电器自动换档,多圈电位器连续调动,输出电流(A)2A,设定有预设式限流保护功能。
教师教学设计系统:本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统即可手动设定故障也能自动设定故障,本系统经过电子回路图中绿色的框选用手动设定故障点(最多可以设定39个故障点),也可以经过系统自动实行随机1个故障点设定,随机两个故障点设定,随机三个故障点设定,随机四个故障点设定,随机五个故障点设定,本系统内有工量具箱,元件库,放大镜,电子回路图等功能,可经过工量具箱可选用万用表实行检验测试,经过元件库选用合适的元件,经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定,并经过种种排查,让学员理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
