微波炉维修技术实训台

微波炉维修技术实训台,智能数据采集液压高压实验台“微波炉维修技能实训考核装置”是根据《中华人民共和国教育行业标准-电子技术应用专业仪器设备配备标准》,依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维

微波炉维修技术实训台,智能数值收集液压高压实训台

一、设备基础简介

“微波炉维修技能实训考核装置”是按照《中华人民共和国教育行业标准-电子技术应用专业仪表器具设备配备装备标准》,依照中华人民共和国劳动和社会保障部发布的《“家用电子设备维修工”职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的设备。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁波等专业课程的实训教学。

本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中电磁类维修实操,初级、中级技能鉴定考核。

二、系统特别点

1.配套性  本实训装置应用电气控制与实物分离设计,能清晰展示电气部分与执行机构的关系,电气控制应用微处置整理器包括电子回路,对象为机械实体构造,并能够便利准确测量试验到相关的电压(V)、电流(A)等功能数值,各实训部位件之间连接专用实验连接线配套齐全,配套部位件的功能、规格等均密切集合实训的需要能适用各类学校的相应课程的实训教学。

2.实用性  本装置设定有实训考核功能,按照技能鉴定要求,教师可以很便利的设定隐蔽故障,学员能够更多的接触到经典型的微波炉故障,实行排故实训,提升学员的排故能力,完成学员对认知、装配、调节测试、维修等多种技能的实训;并能实行考核及记录误排次数,对学员实行更公正的评定。

3.综合性  实训内容丰富,作业原理清晰明确,使学员能够尽可能多的接触和掌控把握微波炉作业方法,提升学员的综合能力和维修技能。

三、技术功能

1.写入电源:一相三线~220V±10%  50Hz

2.作业环境:温度(℃)-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3.整机容量(KV):<300VA

4.安全保护:动作电流(A)≤30mA、动作时间≤0.1s

5.外观尺寸:170cm×93cm×135.5cm

四、系统构成

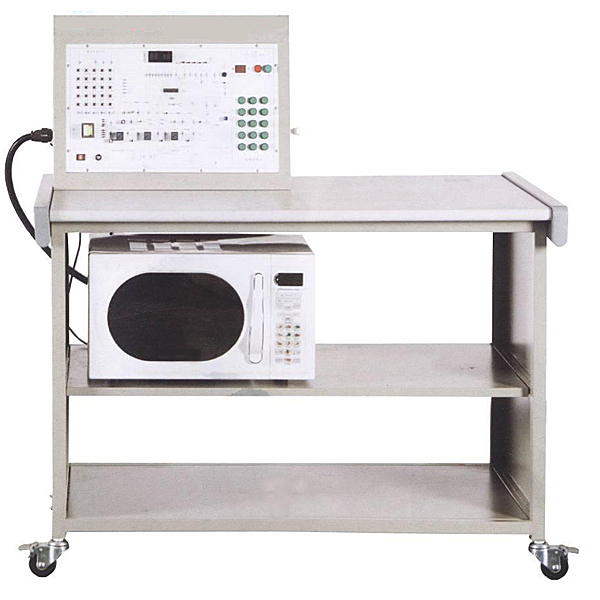

本装置由微波炉实物、电气控制板、实训考核系统和实训台构成。

1.微波炉实物:主要有电源部分、磁控管、炉腔、炉门四部分构成

2.电气控制板:微波炉的电气控制系统,含有概括微波产生电子回路、磁控管控制电子回路、状态显露电子回路、定时电子回路、安全保护电子回路等单元;

3.实训考核系统:故障设定机构应用隐蔽式设计,学员可按照故障情况经过排故单元排除故障,考核时间及过程可完成完全记录和监控;

4.实训控制储物柜:整体应用立体储物柜式构造,并设定有四个带刹车万能转向轮,方便位移和固定,利于实训室布置。储物柜体为防水浸、防火烧、耐磨损铝制材料,构造坚固,造型美观大方。同时可以把实物和控制板紧密集合在一起,方便学员实操。


微波炉维修技术实训台,智能数值收集液压高压实训台


微波炉维修技术实训台,智能数值收集液压高压实训台


智能数值收集系统液压实训台设定有研发测量试验解析系统,经过对流量、压力、功率(W)、转动速度、时间、温度(℃)、计算机数值人机画面 -- 计算机数值智能数值收集、解析、处置整理、--自动生产报表、弯曲线等一系列智能化动作后,完成各类常规的液压线路、各类阀泵的动静态测量试验等实训。经过实训,对液压系统的功能测量试验、智能控制、远程控制及液压系统和计算机数值的通讯技术得以掌控把握和提升。
1 液压泵站部分技术要求
① 由1台手动变量柱塞泵(做定量泵用,便利调节流量大小)和1台限压式变量叶片泵构成,分别设定单独的液压线路。
② 手动变量柱塞泵最大流量80ml/r,规格限定压力20MPa,配6级电动机30kW;限压式变量泵 (叶片泵)排量20ml/r,规格限定压力12MPa,配4极电动机7.5kW。
③ 油箱:公称容积大于 200L;附有液位、油温指示计,吸油、回油滤油器、安全阀(分别配),分别设定回油口,出油口,一个泄油口(液面以上回油箱)。
④ 泵站系统管路设计和液压元件、辅件的选用需适用线路的最大作业压力和流量。
⑤ 测量电动机的输出功率(W)(油泵的写入功率(W))方法:测电动机的写入功率(W),配上电动机的传动效率弯曲线图(电动机厂家提供)算出电动机的输出功率(W)(油泵的写入功率(W)),电动机和油泵直联。
⑥液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发,系统应用三维(3D)漫游的形式,可经过键盘控制位移,鼠标控制镜头方向,界面设定有首页、帮助、全屏、元件认知、线路搭建、关键元件测量试验、经典型系统测量试验界面。
1.元件识别应用了自动播放的形式,简介了设备上的邮箱、液位计、油泵机组(此处简介弹出液压符文号、原理与简介,点击确定进入下一项简介)、阀架、压力表、传感器等
2.元件拆卸装配分为学习掌控把握模式与考核模式,内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀,学习掌控把握模式中提醒拆卸顺序,高亮显露,考核模式时拆卸与装配均无提醒,拆卸装配顺序出错时,将不能再实行下一步的拆卸装配。工量具栏内设定有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件组建造设计置有单向阀(液控、锥阀芯、球阀芯)、换向阀主体构造(O型、Y型、H型)、液压缸(拼接组装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆)等的组建,每种组建实训全部应用了图形化的方法,经过拖拽设定好的图形,实行组建,图形库中有混淆图形。
