汽车电工灯光考核系统实训装置

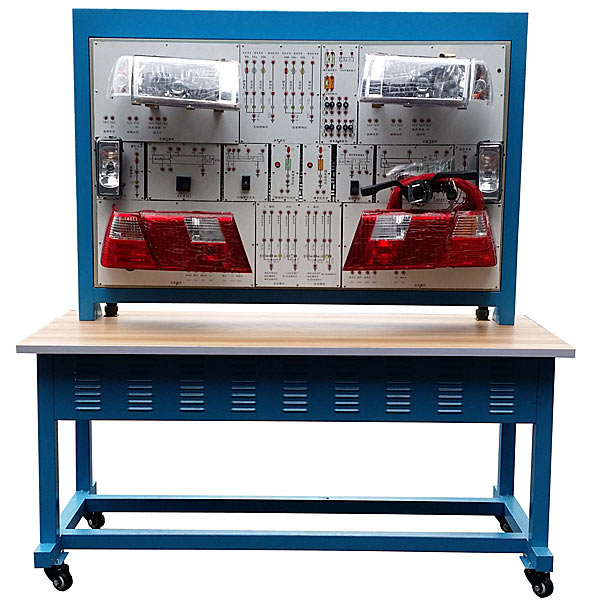

汽车电工灯光考核系统实训装置,立库PLC控制模型实验装置该设备采用汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的组成结构和工作过程。适用于学校对汽车灯光系统理论和维修实训的教学需要。
一、设备简介
该设备应用汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的构成构造和作业过程。
适用来学校对汽车灯光系统课程理论和维修实训的教学需要。
二、功能特别点
1.系统元件插接好线后,真实可运行的汽车外部灯光系统,充分展示汽车外部灯光系统的构成构造。
2.操纵开关,可真实演示汽车外部灯光系统的作业过程。
3.示教板操作面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板,表面经特殊工序技艺喷涂底漆处置整理;学校学员可直观对照电子回路图和实物,认知和解析汽车灯光系统的作业原理。
4.示教板操作面板上装配备有检验测试端子,可直接在操作面板上检验测试汽车外部灯光系统各电子回路元件的电信号,如电阻、电压(V)、电流(A)、频率信号等。
5.示教板操作面板部分应用1.5mm冷板冲压成形构造,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,示教板底座上配备有40cm左右的桌面,便利存放图纸文档实训指导书、轻型检验测试仪表器具等。
6.示教板作业应用普通220V交流AC电源,经内部电子回路变压整流变换成12V直线DC电源,无需蓄电池,减少充电的麻烦,12V直线DC电源有防短路功能。
7.钢木结合构造,美观大方。
8.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
汽车电工灯光考核系统实训装置,立库PLC控制模型实训装置
基础简介
plc控制立库实物模型为实际自动仓储系统的微缩,使用可编程控制器控制,设定有12个货位,在X、Y、Z轴三个方向上准确地驱动感应电动机实行自动储物或取出储物的成品,完善的执行机构可完成现代物流系统中自动存储系统全部动作过程。
技术功能数值
电源:一相AC220V、50Hz
功率(W):<200W
尺寸:不小于600*400*500mm
设备特别点:
1、手动/自动控制模式,针对硬件检验测试及程序校验。
2、开放的执行机构,可按照不一样的控制方案编程,包括不一样的执行系统,适应不一样层次的人员实行PLC学习掌控把握和编程。也可作为课题设计或研究使用。
3、设备为开放式,整体机械构造清晰可见。
设备构造:
立体停车库实训模型台架为金属构造,实训考核装置模型块的I/O 端子、各常用模型块与的连接端子,均与安全插头座连接,使用带安全插头的实验连接线实行电子回路连接;各指令开关、光电开关、和指示元件的电子回路,则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合,既保证学员基础技能的实训、形成和巩固,又保证电子回路连接的快速、安全和可靠。
CPU单元(选配):
一、功能
(1)写入规格限定电压(V)120~230V AC
(2)频率50~60Hz
(3)写入电流(A)50~100mA。
(4)作业存储器100kbyte
(5)装截存储器4 Mbyte。可拓展。
(6)CPU设定有14个数字量源型写入(写入电压(V)24V),10个继电器输出,2个模仿量写入(0~+10 V),2个模仿量输出(0至20 mA)。可拓展。
(7)设定有2个PROFINET连接口,2个RJ45连接口,PROFINET IO控制器最大传输速率为100 Mbit/s,最大可连接16台IO设备,支持PROFINET IO支持的协议、TCP/IP协议、MODBUS协议。
(8)包括频率测量、控制定位、PID 调动器。
