五轴五联动数控加工实训装置

五轴五联动数控加工实训装置,plc可编程控制实训装置智能制造是建设制造强国的主攻方向,数控机床是智能制造重要的组成部分,为响应国家号召,本中人引进世界先进的数控软件技术,研发本系列数控机床虚实一体训练机

五轴五联动数控加工实训装置,plc可编程控制实训装置

一、设备简介
智能制造是建造设计制造强国的主攻方向,数控机床是智能制造重要的构成部分,为响应国家号召,本公司引进世界先进的数控系统技术,研发本系列数控机床虚实一体实训机。实训机由系统和硬件相结合,功能先进、重量可靠、数控系统可多样化选配。
目前该类设备有:发那科系列FANUC 0i-TF Plus(车削版)、FANUC 0i-MF Plus(三轴铣削版);三菱系列Mitsubishi M80(三轴铣削版);西门子系列SINUMERIK 828D(车削版)、(三轴铣削版)、SINUMERIK 840D(五轴铣削版);海德汉系列(五轴铣削版)。
二、设备特别点
五轴五联动数控加工中心是目前市场上高端、加工程序复杂的数控机床,编程师和实操工也是要求非常专业的人员才能胜任。它是一种高精密数控机床,机床成本高、维护难、维修费用高等实际问题造成学校不能大量采购而导致学员无法正常实训。
目前专业老师只能在教室里经过教学资料及实训指导书讲解,学员在学习掌控把握过程中没有真实机床的认知和体验,若直接带学员上真机床实训,学员会产生极大的心理压力,容易紧张而造成断刀、撞机、材料和刀具损耗大、机床容易损坏、不安全、教学成本高等实际因素。

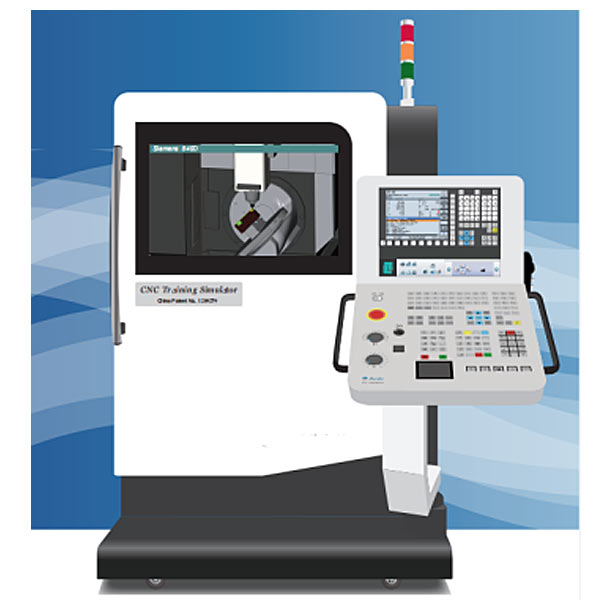

为理解决以上因素我公司研发了最新一代一机多用的五轴数控加工中心虚实一体实训机,该设备由系统与硬件相集合,设定有编程、加工和调节测试系统的功能,可以完成AC轴和BC轴互换的五轴数控加工中心的拟真实操,可手动编程或写入CAD/CAM程序实行模仿加工。高度拟真的系统数控系统界面与真实的数控系统相同,配备装备真实的实操操作面板与手轮,让学员在学习掌控把握过程中能体会到真实数控机床一致的实操体验,为下一步实操真实机床打好基础而特别设计。设备主体硬件由四个部份构成。
1、五轴数控加工中心虚实一体实训机储物柜体应用立式构造符合真实的数控机床实操体验,储物柜体由高强度铁板折弯焊接成型,表面应用钢制亚光密纹喷塑处置整理,下部装备有4个万向滑轮并配备刹车装置,便利位移和固定。

五轴五联动数控加工实训装置,plc可编程控制实训装置



五轴五联动数控加工实训装置,plc可编程控制实训装置


一、设备基础简介

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用装配便利的特别点,很快在我国的工业控制中占据了主导地位,并而且不断的发展。按照这一发展形势,国各大中专院枝、各类职业技术学校全部将PLC教学纳入教学任务,作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实训系统是按照这一教学要求研发的新一代PLC教学设备,自设备推出以来,得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利,对学员理解和掌控把握可编程控制器的控制原理和换作方法,加快学习掌控把握PLC的编程方法,全部设定有极大的帮助,是PLC教学的理想工量具。

二、功能特别点

1、电源模型块:220V交流AC电源经空气开关后给装置供电,电网电压(V)表监控电网电压(V),设定有保险丝保护,控制屏的供电由漏电保护开关和启停开关控制;一相220V电源一组,由启停开关控制输出,并设定有保险丝保护。

2、直线DC电压(V):24V、+5V输出,0~±10V可调输出;直线DC电流(A):4~50mA可调输出;

3、实训桌:实训桌为铝木构造,桌面为防火烧、防水浸、耐磨损高密度板;储物柜体设定有抽屉,用来存放工量具及图纸文档实训指导书,电脑桌联体设计。

三、技术功能数值

1、写入电源:市电~220V±10%,工频50Hz;

2、环境温度(℃):-5℃~+40℃,相对湿度<85%(25℃);

3、装置容量(KV):<1.5KVA;

4、外观尺寸:1600mm×730mm×1700mm

5、安全保护:设定有漏电压(V)、漏电流(A)保护装置,安全符合国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实验连接线。
